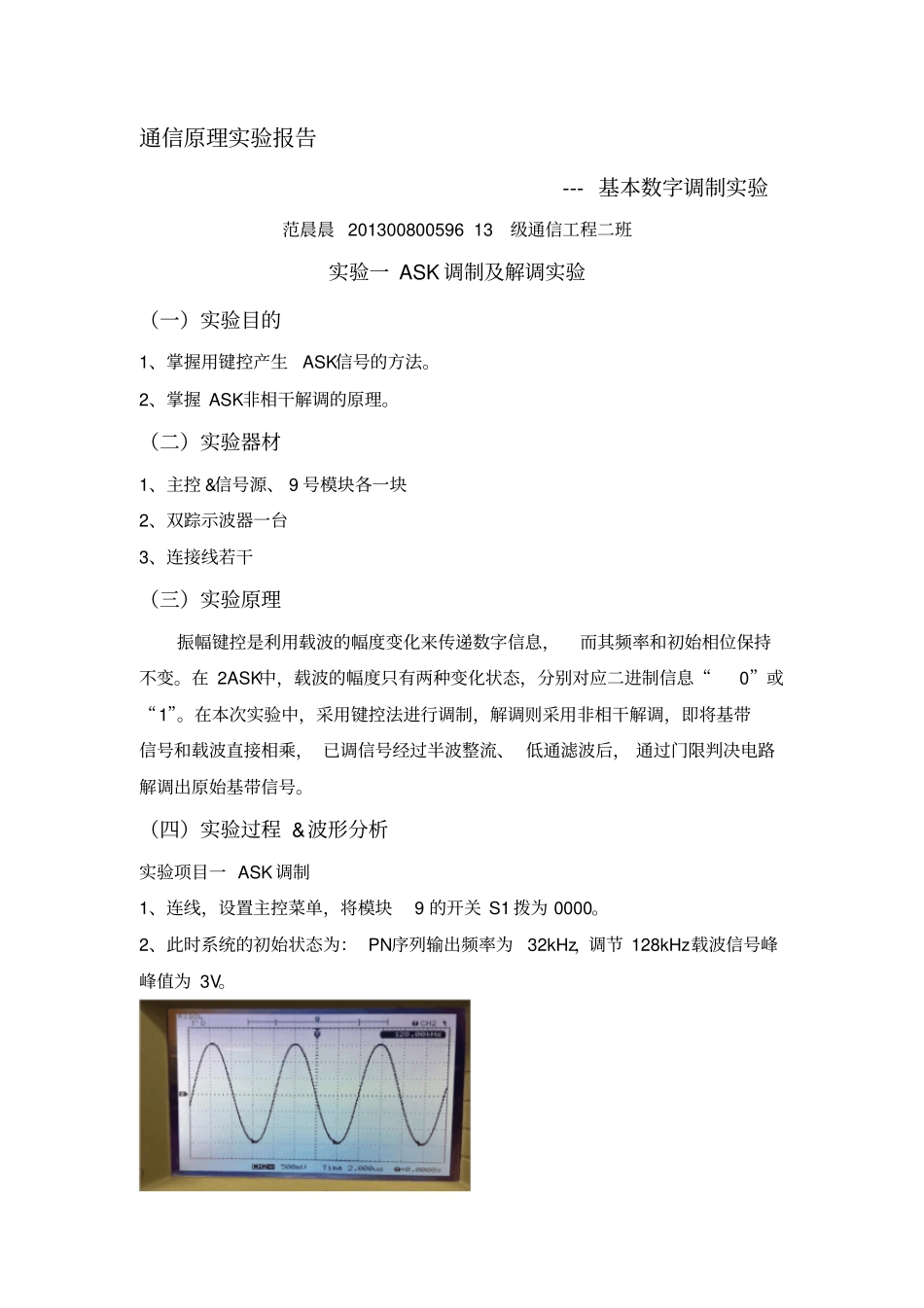

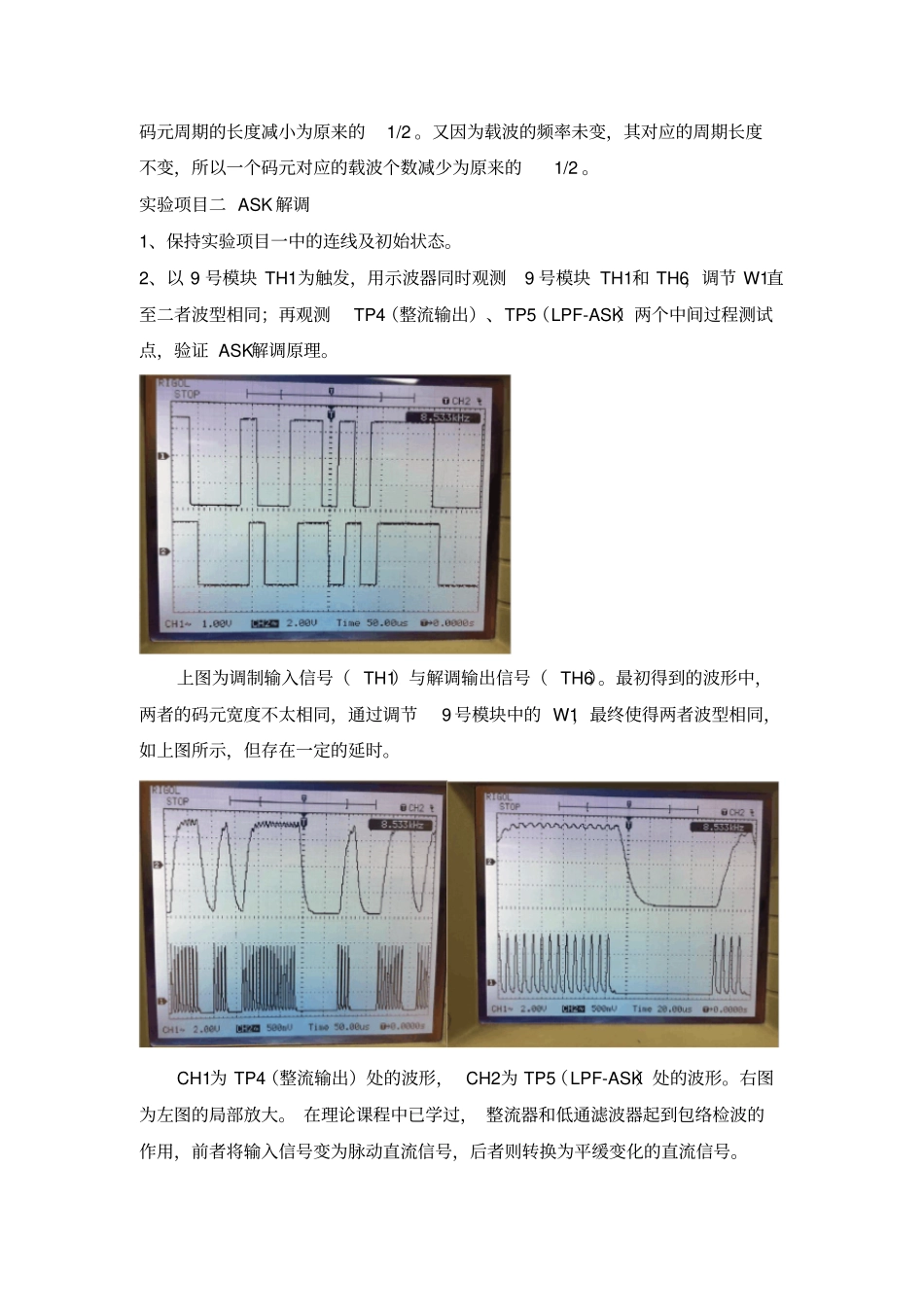

通信原理实验报告--- 基本数字调制实验范晨晨 201300800596 13级通信工程二班实验一 ASK 调制及解调实验（一）实验目的1、掌握用键控产生ASK信号的方法。2、掌握 ASK非相干解调的原理。（二）实验器材1、主控 &信号源、 9 号模块各一块2、双踪示波器一台3、连接线若干（三）实验原理振幅键控是利用载波的幅度变化来传递数字信息，而其频率和初始相位保持不变。在 2ASK中，载波的幅度只有两种变化状态，分别对应二进制信息“0”或“1”。在本次实验中，采用键控法进行调制，解调则采用非相干解调，即将基带信号和载波直接相乘， 已调信号经过半波整流、 低通滤波后， 通过门限判决电路解调出原始基带信号。（四）实验过程 &波形分析实验项目一 ASK 调制1、连线，设置主控菜单，将模块9 的开关 S1 拨为 0000。2、此时系统的初始状态为： PN序列输出频率为32kHz，调节 128kHz载波信号峰峰值为 3V。由图可知，纵向每一大格代表500mV，共有 6 个大格，即峰峰值为3V。3、以 9 号模块 TH1为触发，用示波器同时观测9 号模块 TH1和 TH4，验证 ASK调制原理。右图是左图的局部放大图像。 由上图观察可知， 在调制输入信号为0 时，调制输出信号幅值为0；在调制输入信号为1 时，调制输出信号为余弦载波，由此可验证 ASK的调制原理。因为 PN序列输出频率为 32kHz，载波信号频率为128kHz，所以一个码元应对应 4 个载波周期。读图可知，横向一个大格为20μ S，则一个码元占据约1.5个大格，恰好对应4 个载波周期。4、将 PN序列输出频率改为 64kHz，观察载波个数是否发生变化。左图为更改 PN输出频率的界面，右图为更改频率后的调制输入信号与调制输出信号。因为PN序列输出频率为 64kHz，载波信号频率为128kHz，所以一个码元应对应 2 个载波周期。读图可知，横轴中一个大格为10μ S，则一个码元占据约 1.5 个大格，恰好对应 2 个载波周期。由此可知， PN序列输出频率（即码元发送频率）从32kHz 变为 64kHz，使得码元周期的长度减小为原来的1/2 。又因为载波的频率未变，其对应的周期长度不变，所以一个码元对应的载波个数减少为原来的1/2 。实验项目二 ASK 解调1、保持实验项目一中的连线及初始状态。2、以 9 号模块 TH1为触发，用示波器同时观测9 号模块 TH1和 TH6，调节 W1直至二者波型相同；再观测TP4（整流输出）、TP5（LPF-ASK）两个中间过程测试点，验证 ASK解调原理。上图为调制输入信...
