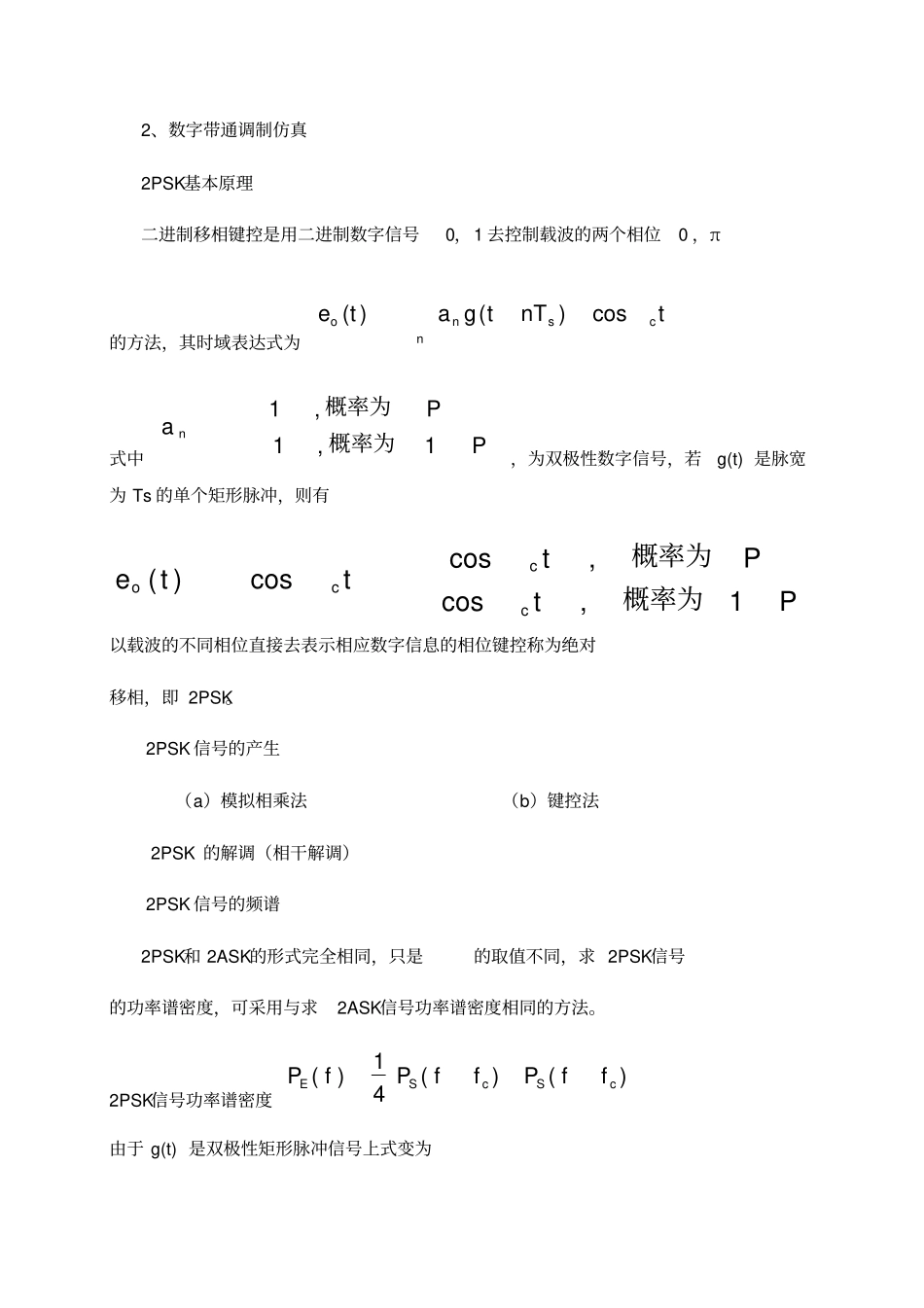

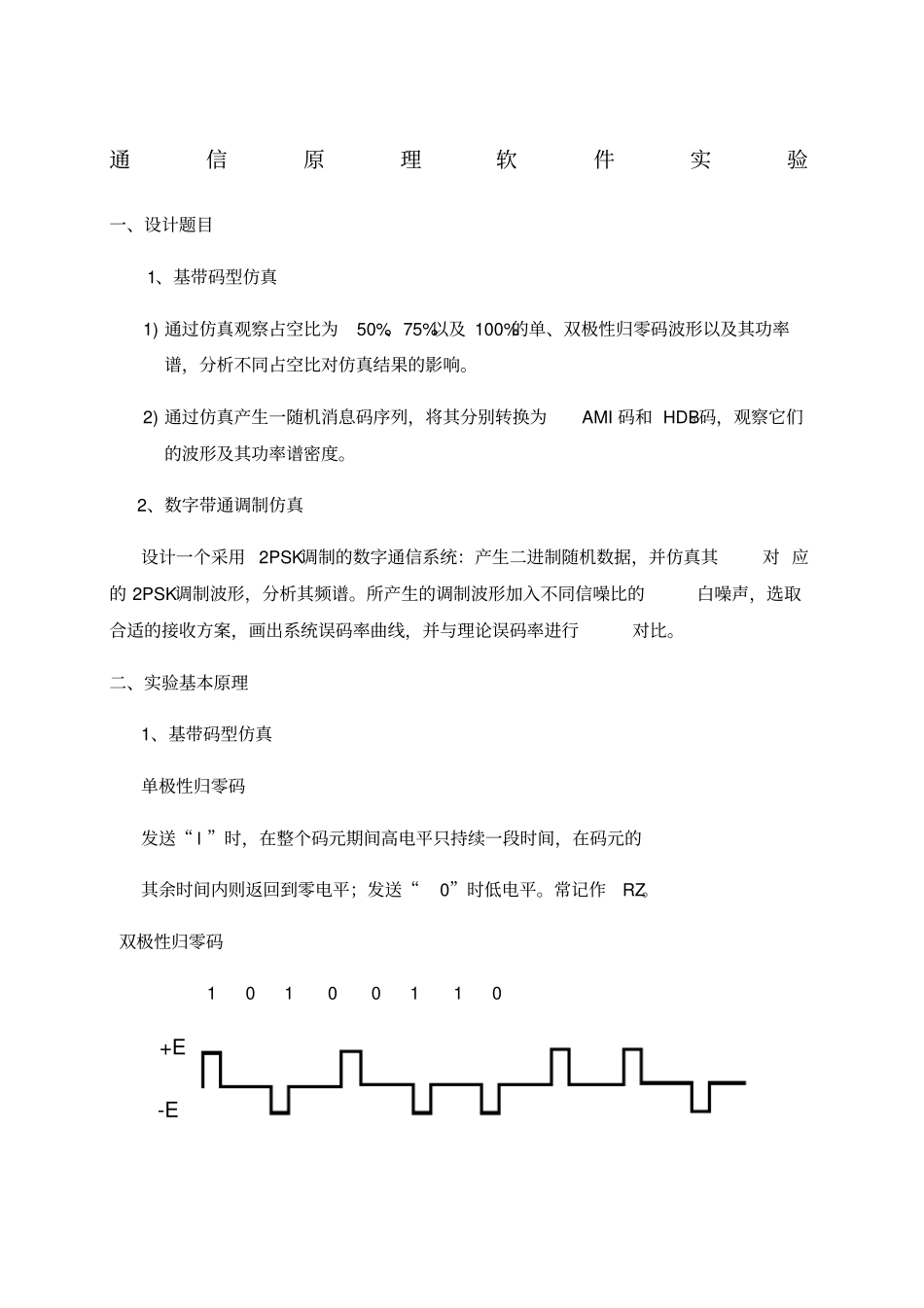

通信原理软件实验一、设计题目1、基带码型仿真1) 通过仿真观察占空比为50%、75%以及 100%的单、双极性归零码波形以及其功率谱，分析不同占空比对仿真结果的影响。2) 通过仿真产生一随机消息码序列，将其分别转换为AMI 码和 HDB3 码，观察它们的波形及其功率谱密度。2、数字带通调制仿真设计一个采用 2PSK调制的数字通信系统：产生二进制随机数据，并仿真其对 应的 2PSK调制波形，分析其频谱。所产生的调制波形加入不同信噪比的白噪声，选取合适的接收方案，画出系统误码率曲线，并与理论误码率进行对比。二、实验基本原理1、基带码型仿真单极性归零码发送“ l ”时，在整个码元期间高电平只持续一段时间，在码元的其余时间内则返回到零电平；发送“0”时低电平。常记作RZ。双极性归零码1 0 1 0 0 1 1 0 +E-EAMI码将消息代码“ 0”( 空号) 和“ 1”( 传号 ) 按如下规则进行编码：代码的0 仍变换为传输码的0，而把代码中的 1 交替地变换为传输码的 +1、-1 、+1、-1 、⋯。消息代码： 1 0 0 1 1 0 0 0 1 1 1... AMI码： +1 0 0 -1 +1 0 0 0 -1 +1 -1... 由于 AMI码的传号交替反转，故由它决定的基带信号将出现正负脉冲交替，而 0 电位保持不变的规律。由此看出，这种基带信号无直流成分，且只有很小的低频成分，因而它特别适宜在不允许这些成分通过的信道中传输。但是， AMI码有一个重要缺点，即当它用来获取定时信息时，由于它可能出现长的连0 串，会造成提取定时信号的困难。HDB3 码1）先把消息代码变换成AMI 码，当没有 4 个以上连 0 串时，结束编码；2）当出现 4 个以上连 0 串时，则将每 4 个连 0 小段的第 4 个 0 变换成与其前一非0 符号同极性的符号，称为破坏符号V ( 即+1 记为+V，-1 记为-V) 。3）当相邻 V 符号之间有奇数个非0 符号时，结束编码；当有偶数个非0 符号时，将该小段的第 1 个 0 变换成 +B或-B，B符号的极性与前一非0 符号的相反，并让后面的非0符号从 V 符号开始再交替变化。代码： 1000 0 1000 0 1 1 000 0 1 1 AMI码： -1000 0 +l000 0 -1 +1 000 0 -1 +1 -1000 -V +l000 +V -1 +1 000 +V -1 +1 HDB3码： -1000 -V +l000 +V -1 +1 -B00 -V +1 -1 2、数字带通调制仿真2PSK基本原理二进制移相键控是用二进制数字信号0，1 去控制载波的两个相位 0 ，π的方法，其时域表达式...
