通信基站运维综合管理系统V设计说明书VIP专享

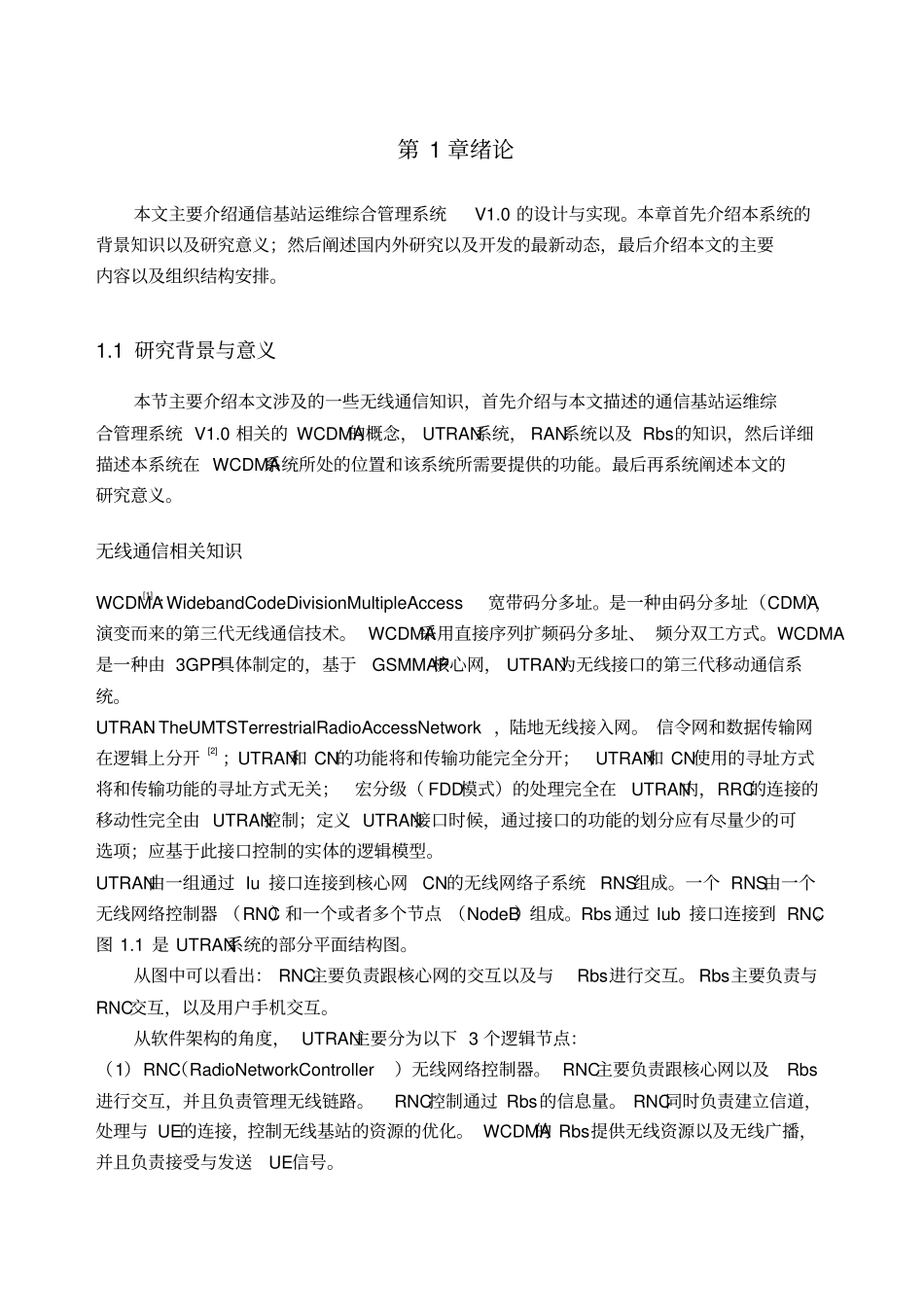

第 1 章绪论本文主要介绍通信基站运维综合管理系统V1.0 的设计与实现。本章首先介绍本系统的背景知识以及研究意义；然后阐述国内外研究以及开发的最新动态，最后介绍本文的主要内容以及组织结构安排。1.1 研究背景与意义本节主要介绍本文涉及的一些无线通信知识，首先介绍与本文描述的通信基站运维综合管理系统 V1.0 相关的 WCDMA的概念， UTRAN系统， RAN系统以及 Rbs的知识，然后详细描述本系统在 WCDMA系统所处的位置和该系统所需要提供的功能。最后再系统阐述本文的研究意义。无线通信相关知识WCDMA[1] ：WidebandCodeDivisionMultipleAccess宽带码分多址。是一种由码分多址（CDMA），演变而来的第三代无线通信技术。 WCDMA采用直接序列扩频码分多址、 频分双工方式。WCDMA是一种由 3GPP具体制定的，基于GSMMAP核心网， UTRAN为无线接口的第三代移动通信系统。UTRAN：TheUMTSTerrestrialRadioAccessNetwork ，陆地无线接入网。 信令网和数据传输网在逻辑上分开[2] ；UTRAN和 CN的功能将和传输功能完全分开；UTRAN和 CN使用的寻址方式将和传输功能的寻址方式无关；宏分级（ FDD模式）的处理完全在UTRAN内，RRC的连接的移动性完全由 UTRAN控制；定义 UTRAN接口时候，通过接口的功能的划分应有尽量少的可选项；应基于此接口控制的实体的逻辑模型。UTRAN由一组通过 Iu 接口连接到核心网CN的无线网络子系统RNS组成。一个 RNS由一个无线网络控制器 （RNC）和一个或者多个节点 （NodeB）组成。Rbs 通过 Iub 接口连接到 RNC。图 1.1 是 UTRAN系统的部分平面结构图。从图中可以看出： RNC主要负责跟核心网的交互以及与Rbs进行交互。 Rbs主要负责与RNC交互，以及用户手机交互。从软件架构的角度， UTRAN主要分为以下 3 个逻辑节点：（1）RNC（RadioNetworkController）无线网络控制器。 RNC主要负责跟核心网以及Rbs进行交互，并且负责管理无线链路。RNC控制通过 Rbs的信息量。 RNC同时负责建立信道，处理与 UE的连接，控制无线基站的资源的优化。 WCDMA的 Rbs提供无线资源以及无线广播，并且负责接受与发送UE信号。图 1.1 UTRAN系统的平面结构（2）OSS-RC(OperationSupportSystem-RadioandCore) 运维支撑系统 - 无线基站跟核心网。OSS-RC主要处理从 RNC过来的操作管理任务， 比如软件的安装与升级， RAN层的管理配置，告警处理等。（3）COMINF(CommonOperate&ManageInfrastructure)通用操作管理...
