通信工程课程设计报告钟控定时电路VIP专享

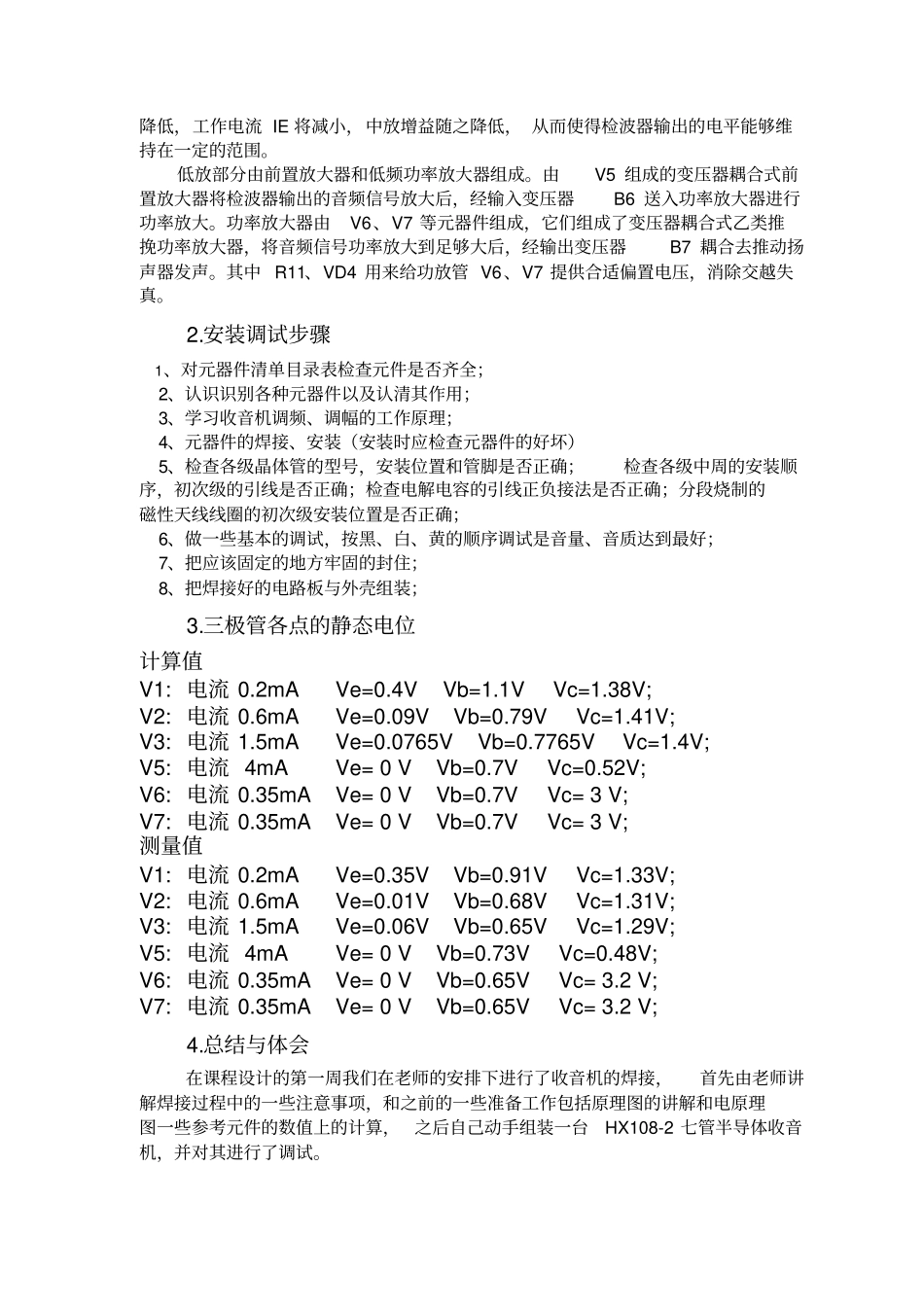

电子技术课程设计题目： ① 组装收音机② 钟控定时电路姓名：柴琦学号：2008026102 班级：通信 081 指导教师：张俊星逄凌滨开设学期： 2010 － 2011 学年第 1 学期大连民族学院机电信息工程学院课设报告一、收音机部分1.收音机原理HX108-2 型 7 管半导体收音机频率范围： 525~1605KHZ；输出功率：100mW（最大）；扬声器： φ 57mm，8Ω；电源： 5 号电池二节。由图知，整机中含7 只三极管，因此称为 7 管收音机。其中，三极管V1 为变频管， V2、V3 为中放管， V4 为检波管，V5 为低频前置放大管， V6、V7 为低频功放管。天线回路选出所需电台信号，经变压器B1 耦合到变频管 V1 基极。与此同时，由变频管 V1、振荡线圈 B2、双联同轴可变电容C1B 等元器件组成的共基调射型变压器反馈式本机振荡器， 其本振信号经电容C3 注入到变频管 V1 发射极。电台信号与本振信号在变频管V1 中进行混频，混频后， V1 管集电极电流中将含有一系列组合频率分量，其中包含本振信号与电台信号的差频 （465KHZ）分量，经过中周 B3(内含谐振电容），选出所需中频（ 465KHZ）分量，并耦合到中放管V2 基极。图中电阻 R3 是用来进一步提高抗干扰性的，二极管VD3 是用以限制混频后中频信号振幅（即二次 AGC）。中放由 V2、V3 等元器件组成的两级小信号谐振放大器。通过两级中放将混频后所获得的中频信号放大后， 送入下一级检波器。 检波器由三极管 V4（相当于二极管）等元件组成的大信号包络检波器。检波器将放大的中频调幅信号还原为所需音频信号，经耦合电容C10 送入后级低频放大器进行放大。检波过程中，除产生所需音频信号之外，还产生反映输入信号强弱的直流分量，由检波电容之一C7 两端取出后，经 R8、C4 组成的低通滤波器滤波后，作为AGC 电压加到中放管 V2 基极，实现反向 AGC。即当输入信号增强时， AGC 电压降低， 中放管 V2 的基极偏置电压降低，工作电流 IE 将减小，中放增益随之降低， 从而使得检波器输出的电平能够维持在一定的范围。低放部分由前置放大器和低频功率放大器组成。由V5 组成的变压器耦合式前置放大器将检波器输出的音频信号放大后，经输入变压器B6 送入功率放大器进行功率放大。功率放大器由V6、V7 等元器件组成，它们组成了变压器耦合式乙类推挽功率放大器，将音频信号功率放大到足够大后，经输出变压器B7 耦合去推动扬声器发声。其中 R11、VD4 用来给功放管...
