通信电子线路课后答案

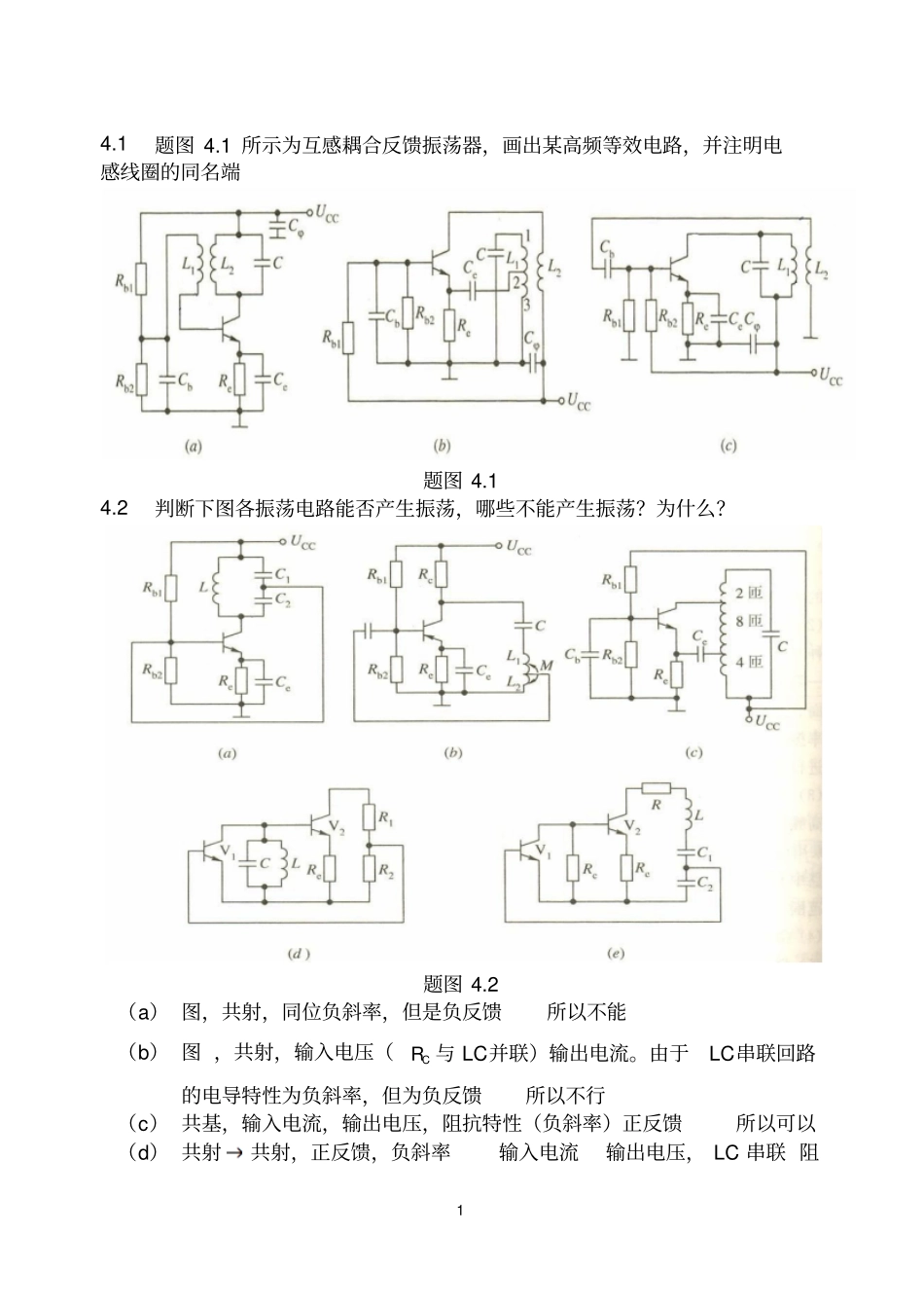

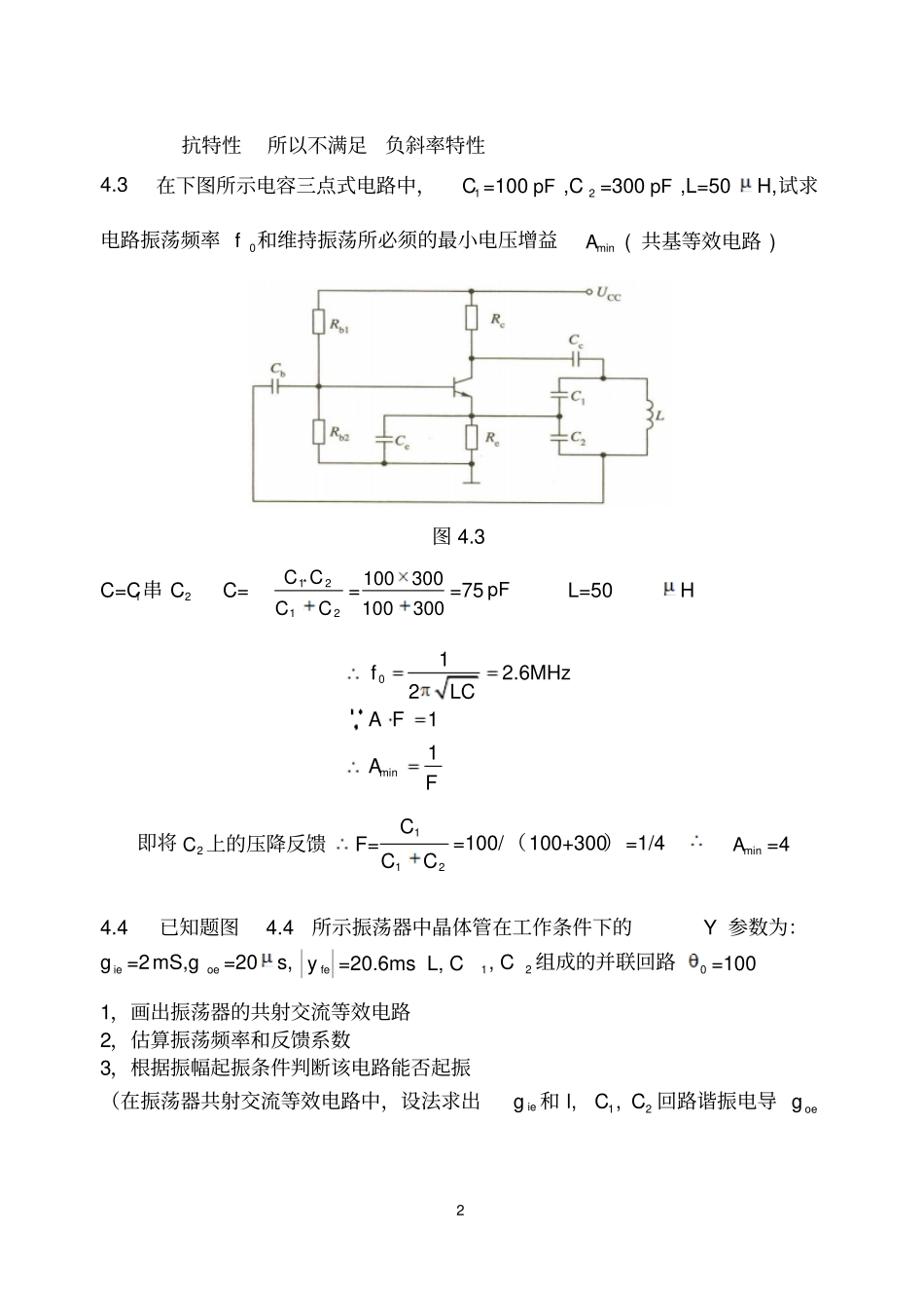

1 4.1 题图 4.1 所示为互感耦合反馈振荡器，画出某高频等效电路，并注明电感线圈的同名端题图 4.1 4.2 判断下图各振荡电路能否产生振荡，哪些不能产生振荡？为什么？题图 4.2 （a） 图，共射，同位负斜率，但是负反馈所以不能（b） 图 ，共射，输入电压（CR 与 LC并联）输出电流。由于LC串联回路的电导特性为负斜率，但为负反馈所以不行（c） 共基，输入电流，输出电压，阻抗特性（负斜率）正反馈所以可以（d） 共射共射，正反馈，负斜率输入电流输出电压， LC 串联 阻2 抗特性所以不满足负斜率特性4.3 在下图所示电容三点式电路中，C1=100 pF ,C 2 =300 pF ,L=50H,试求电路振荡频率 f 0和维持振荡所必须的最小电压增益minA ( 共基等效电路 ) 图 4.3 C=C1串 C2 C=212*1CCCC=100300100300=75 pF L=50H 0min12.6211fMHzLCA FAF即将2C 上的压降反馈F=211CCC=100/（100+300）=1/4 minA=4 4.4已知题图4.4所示振荡器中晶体管在工作条件下的Y 参数为：g ie =2mS,g oe =20s,fey=20.6ms L, C1, C2 组成的并联回路0 =100 1，画出振荡器的共射交流等效电路2，估算振荡频率和反馈系数3，根据振幅起振条件判断该电路能否起振（在振荡器共射交流等效电路中，设法求出g ie 和 l, C1, C2 回路谐振电导 g oe3 等效到晶体管C1e 极两端的值 g ie`，g,oe 并且由反馈系数求出环路增益.T ，然后推导出振幅起振条件。反馈系数.F =ebU./.Uce题图 4.4 1) 3 0 0 pF6 0 pF5 u HRb21 0 k ohm2)C=300×60/(300+60)=50PF pF L=5H 所以 f=1/2LC =10KHz F=(1/W300)/ (1/W60) =1/5 4.5题图 4.5 所示振荡电路频率f 0=50MHz 画出交流等效回路12fLC221(4)Lfc C=(2.2串 15)//3.3-114//(8.2串 8.2串 20) =12.6 pF L=0.8H4 图（4.5 ）8.2p FL20 pF8.2p F4u F3.3u F2.2u F15 uF等效电路4.6对于题图 4.6 所示各振荡电路：1）画出高频交流等效电路。说明振荡器类型；2）计算振荡频率。题图 4.6 5 15pF3.3pF8.2pF2.2pF57 uH10 00 pF10 00 pF 5 0%50 uH68~125p图（a）等效电路图图（ b）等效电路图电容三点式振荡电路（考毕兹电路）C=15// (3.3 串 8.2 串 2.2)=15+1.55=4.85pF与 50H 相比 470H 相当于一个高频轭流圈6800P 是高频旁路电容32K与 12K高频时被 1000PF短路1C =(1000 串 1000)//68=500//68=59.9pF2C =(1000 串 1000)//125=500//12...
