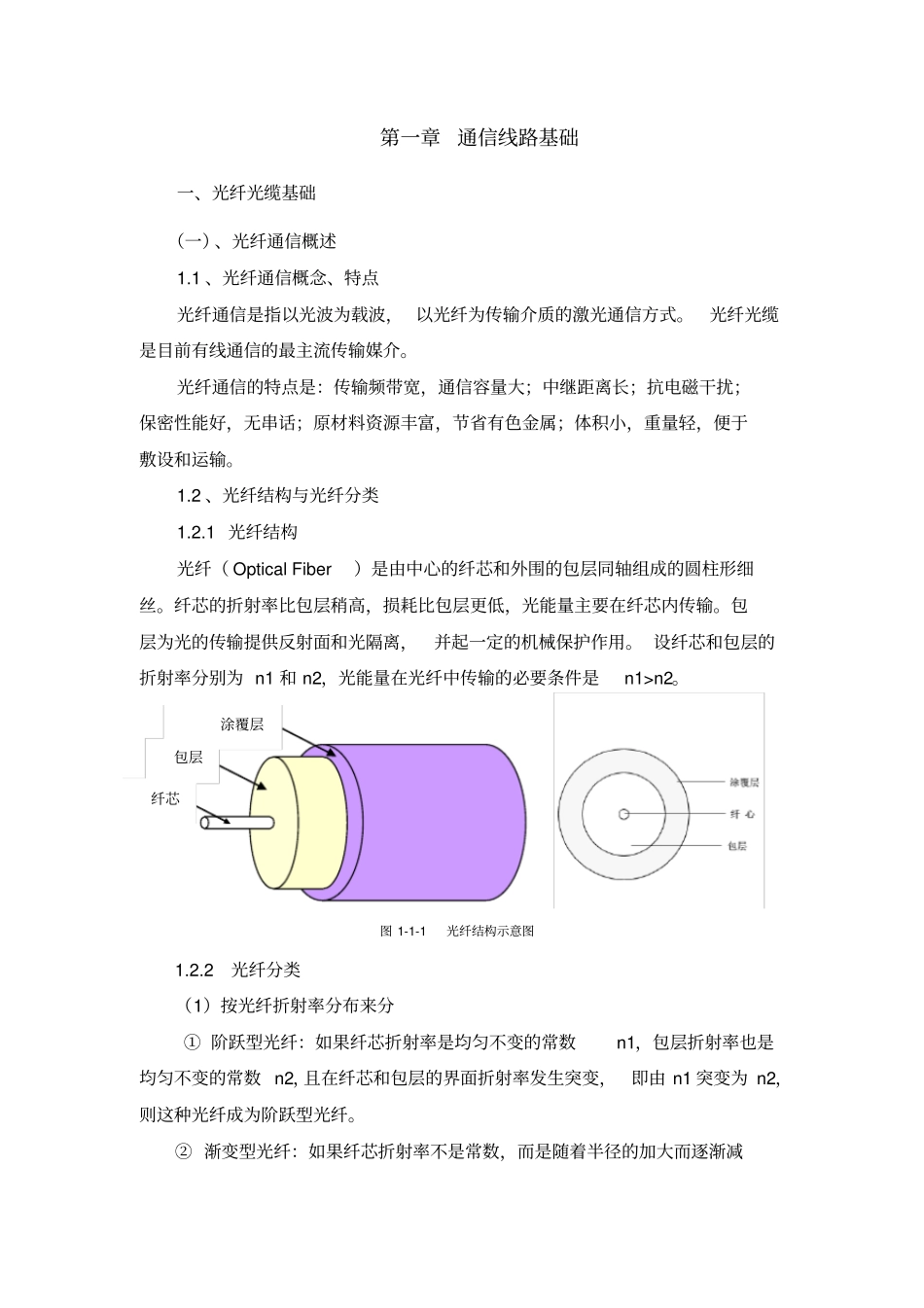

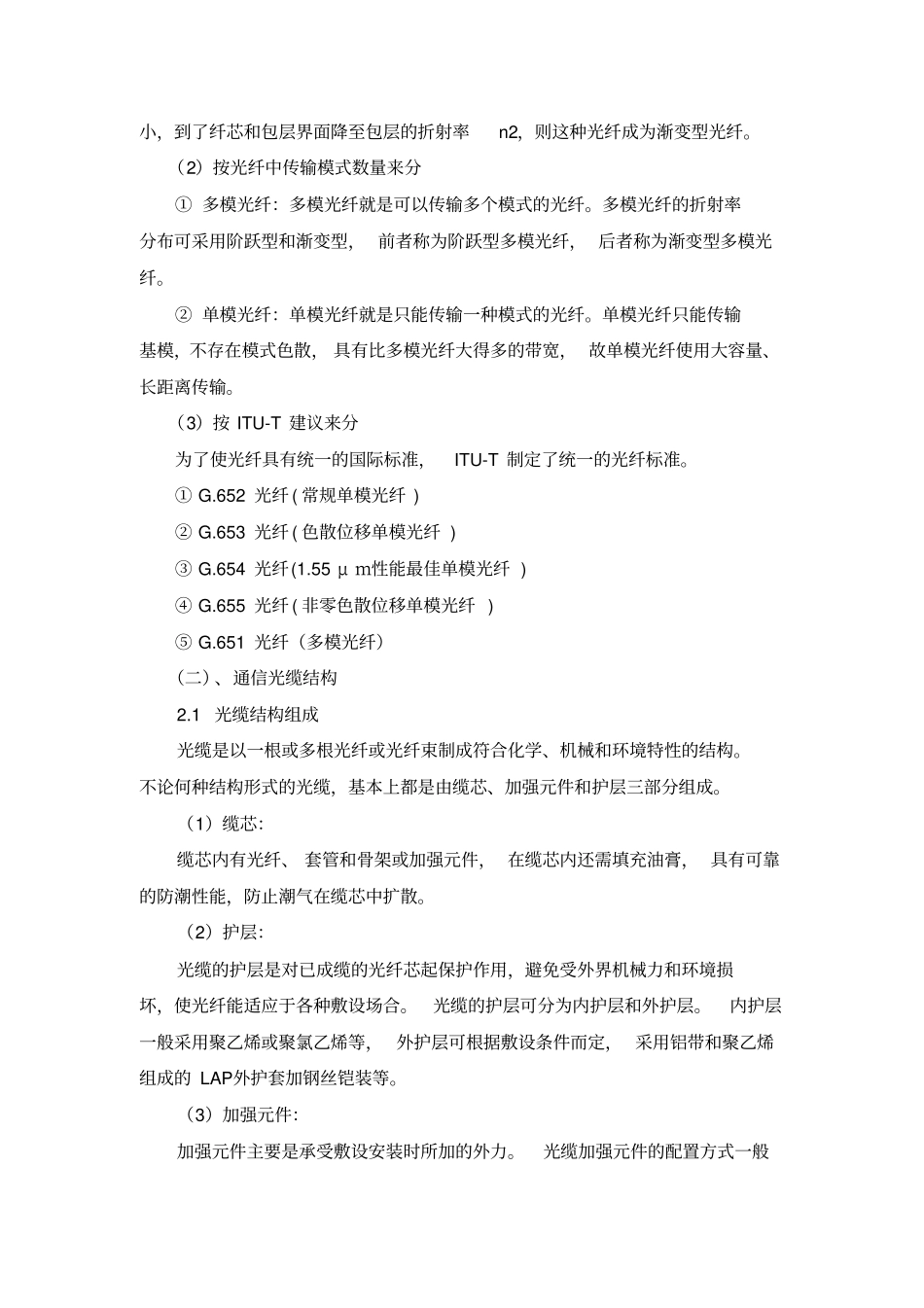

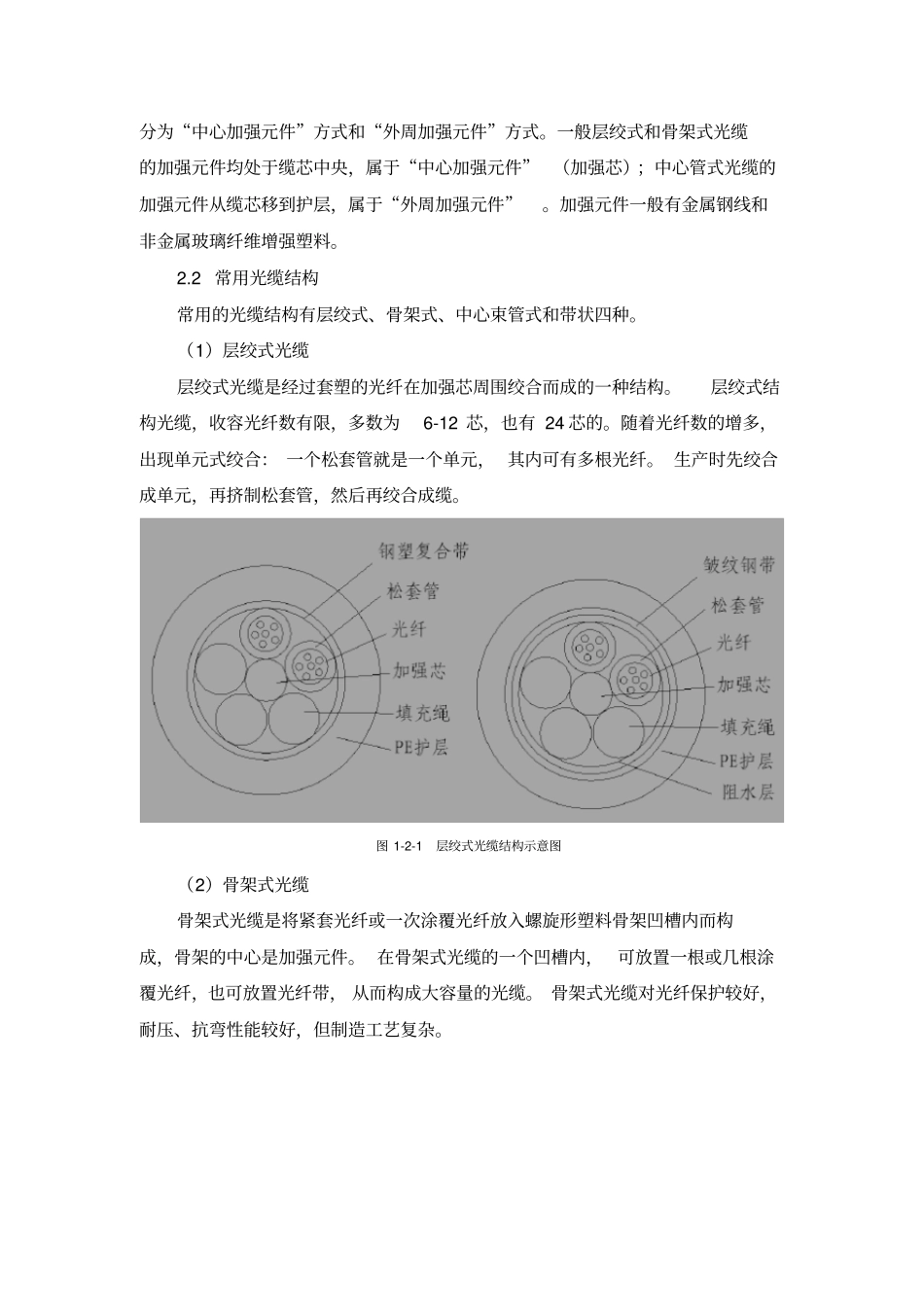

第一章通信线路基础一、光纤光缆基础(一)、光纤通信概述1.1 、光纤通信概念、特点光纤通信是指以光波为载波, 以光纤为传输介质的激光通信方式。光纤光缆是目前有线通信的最主流传输媒介。光纤通信的特点是:传输频带宽,通信容量大;中继距离长;抗电磁干扰;保密性能好,无串话;原材料资源丰富,节省有色金属;体积小,重量轻,便于敷设和运输。1.2 、光纤结构与光纤分类1.2.1 光纤结构光纤( Optical Fiber)是由中心的纤芯和外围的包层同轴组成的圆柱形细丝。纤芯的折射率比包层稍高,损耗比包层更低,光能量主要在纤芯内传输。包层为光的传输提供反射面和光隔离,并起一定的机械保护作用。 设纤芯和包层的折射率分别为 n1 和 n2,光能量在光纤中传输的必要条件是n1>n2。图 1-1-1 光纤结构示意图1.2.2 光纤分类(1)按光纤折射率分布来分① 阶跃型光纤:如果纤芯折射率是均匀不变的常数n1,包层折射率也是均匀不变的常数 n2,且在纤芯和包层的界面折射率发生突变,即由 n1 突变为 n2,则这种光纤成为阶跃型光纤。② 渐变型光纤:如果纤芯折射率不是常数,而是随着半径的加大而逐渐减纤芯包层涂覆层小,到了纤芯和包层界面降至包层的折射率n2,则这种光纤成为渐变型光纤。(2)按光纤中传输模式数量来分① 多模光纤:多模光纤就是可以传输多个模式的光纤。多模光纤的折射率分布可采用阶跃型和渐变型, 前者称为阶跃型多模光纤, 后者称为渐变型多模光纤。② 单模光纤:单模光纤就是只能传输一种模式的光纤。单模光纤只能传输基模,不存在模式色散, 具有比多模光纤大得多的带宽, 故单模光纤使用大容量、长距离传输。(3)按 ITU-T 建议来分为了使光纤具有统一的国际标准,ITU-T 制定了统一的光纤标准。① G.652 光纤 ( 常规单模光纤 ) ② G.653 光纤 ( 色散位移单模光纤 ) ③ G.654 光纤(1.55 μ m性能最佳单模光纤 ) ④ G.655 光纤 ( 非零色散位移单模光纤 ) ⑤ G.651 光纤(多模光纤)(二)、通信光缆结构2.1 光缆结构组成光缆是以一根或多根光纤或光纤束制成符合化学、机械和环境特性的结构。不论何种结构形式的光缆,基本上都是由缆芯、加强元件和护层三部分组成。(1)缆芯:缆芯内有光纤、 套管和骨架或加强元件, 在缆芯内还需填充油膏, 具有可靠的防潮性能,防止潮气在缆芯中扩散。(2)护层:光缆的护层是对已成缆的光纤芯起保护作用,避免受外界机械力和环境损坏,...
