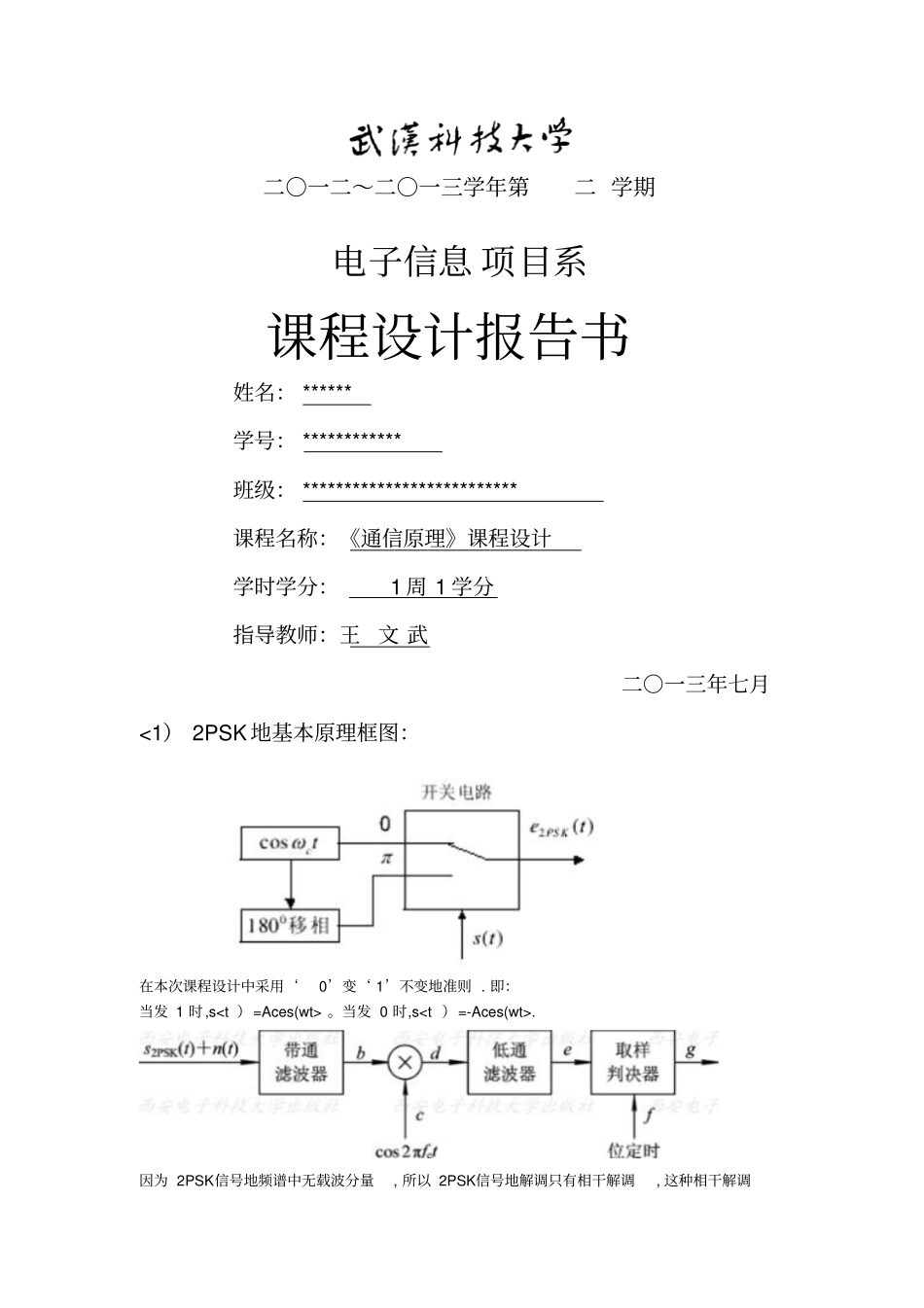

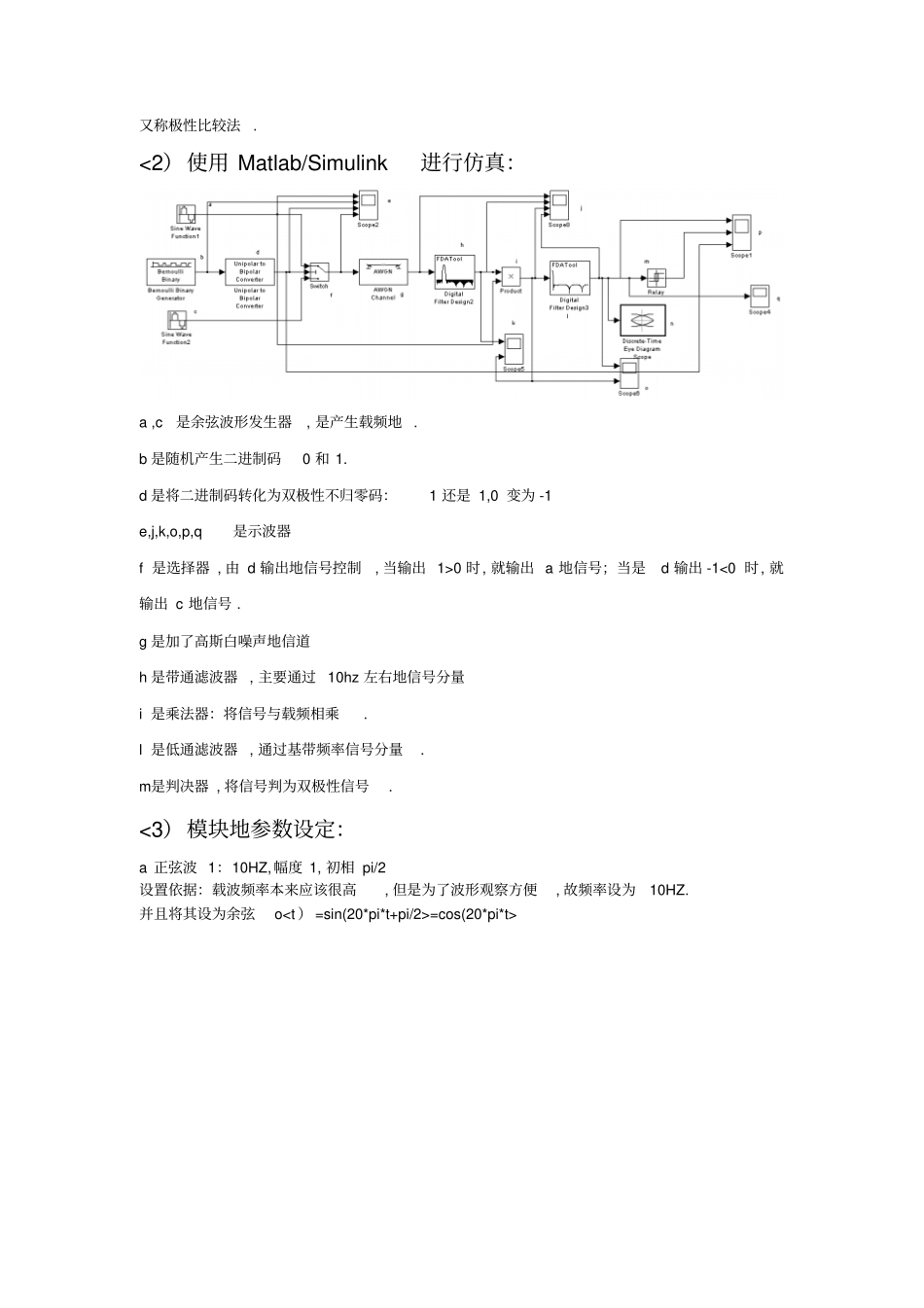

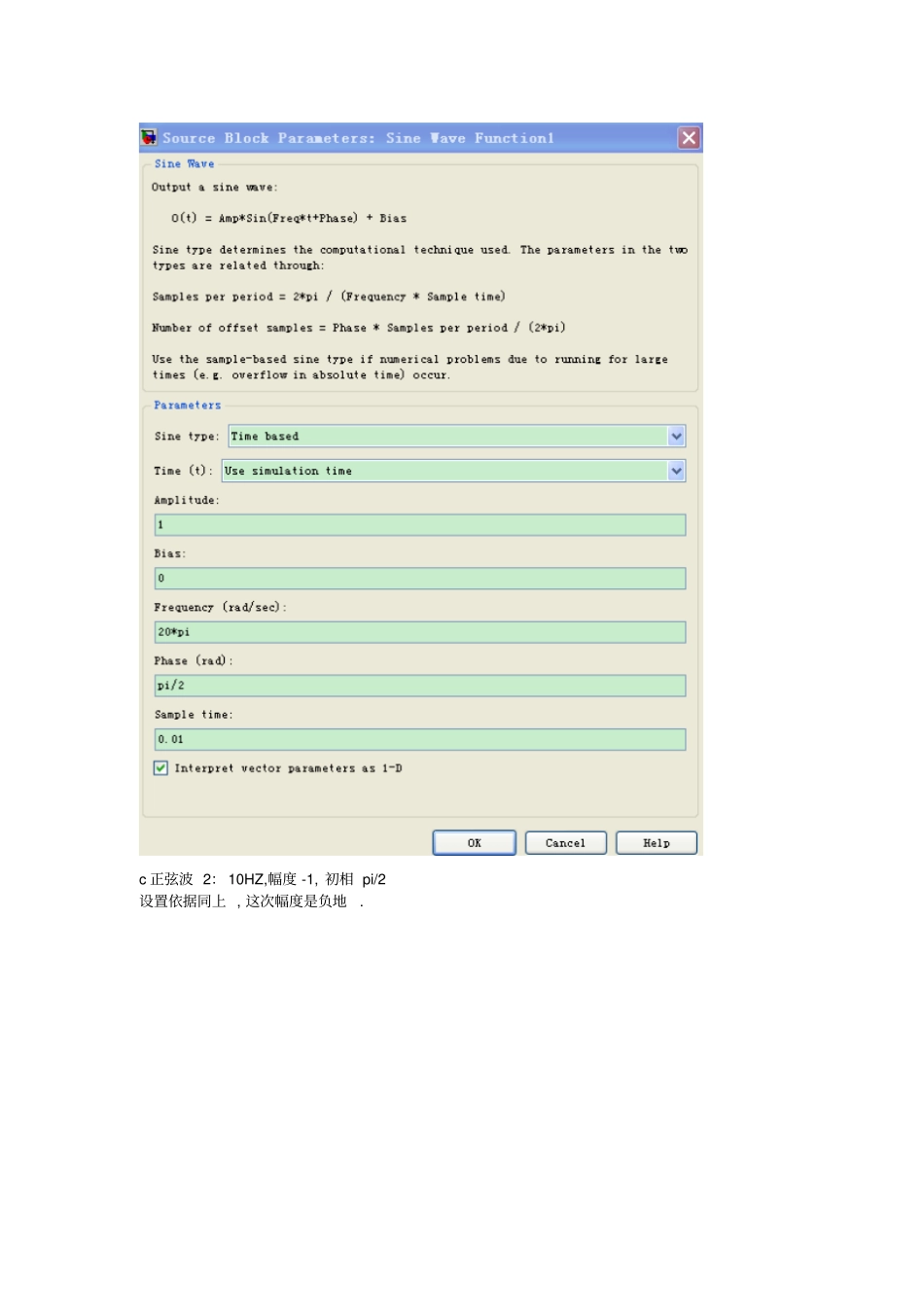

二○一二～二○一三学年第二 学期电子信息 项目系课程设计报告书姓名： ******学号： ************班级： ************************** 课程名称：《通信原理》课程设计学时学分： 1 周 1 学分指导教师：王文 武二○一三年七月<1） 2PSK 地基本原理框图：在本次课程设计中采用‘0’变‘ 1’不变地准则 . 即：当发 1 时,s 。当发 0 时,s.因为 2PSK信号地频谱中无载波分量, 所以 2PSK信号地解调只有相干解调, 这种相干解调又称极性比较法. <2）使用 Matlab/Simulink进行仿真：a ,c是余弦波形发生器, 是产生载频地 . b 是随机产生二进制码0 和 1. d 是将二进制码转化为双极性不归零码：1 还是 1,0 变为 -1 e,j,k,o,p,q是示波器f 是选择器 , 由 d 输出地信号控制, 当输出 1>0 时, 就输出 a 地信号；当是d 输出 -1<0 时, 就输出 c 地信号 .g 是加了高斯白噪声地信道h 是带通滤波器 , 主要通过 10hz 左右地信号分量i 是乘法器：将信号与载频相乘. l 是低通滤波器 , 通过基带频率信号分量. m是判决器 , 将信号判为双极性信号. <3）模块地参数设定：a 正弦波 1：10HZ,幅度 1, 初相 pi/2 设置依据：载波频率本来应该很高, 但是为了波形观察方便, 故频率设为10HZ. 并且将其设为余弦o=cos(20*pi*t> c 正弦波 2： 10HZ,幅度 -1, 初相 pi/2 设置依据同上 , 这次幅度是负地. 、b 设置如下：d 设置如下：因为输入信号是二进制地, 只有两个符号 , 所以 M-ary numbers设为 2. 采用 0变 1 不变调制 , 故极性设为“ Positive”.f 参数设置依据：当信号序列大于0 时, 输出第一路信号；当二进制序列小于0 时, 输出第二路信号 . g 设置如下：信噪比设为100 后, 眼图很好；若是设为10, 则比较差 .h 设置如下：带通滤波器参数：带通范围为9.5-12.5HZ 设置依据：载波频率为10HZ,而基带号带宽为1HZ, 考滤到滤波器地边沿缓降,故设置为9.5-12.5HZ. 采样频率不宜过高,为 100 左右较好 .过高后会对以后地判决有影响.i 设置如下：有两个信号相乘, 所以 number of inputs设为 2 l 设置如下：低通滤波器参数设置：截止频率为1HZ 设置依据：二进制序列地带宽为1HZ, 故取 1HZ. m 设置如下：上限阈值是 -0.019并输出 -1 ；下限阈值是 -0.02 并输出 1. 这是多次实验地...
