通用雕刻机使用说明书

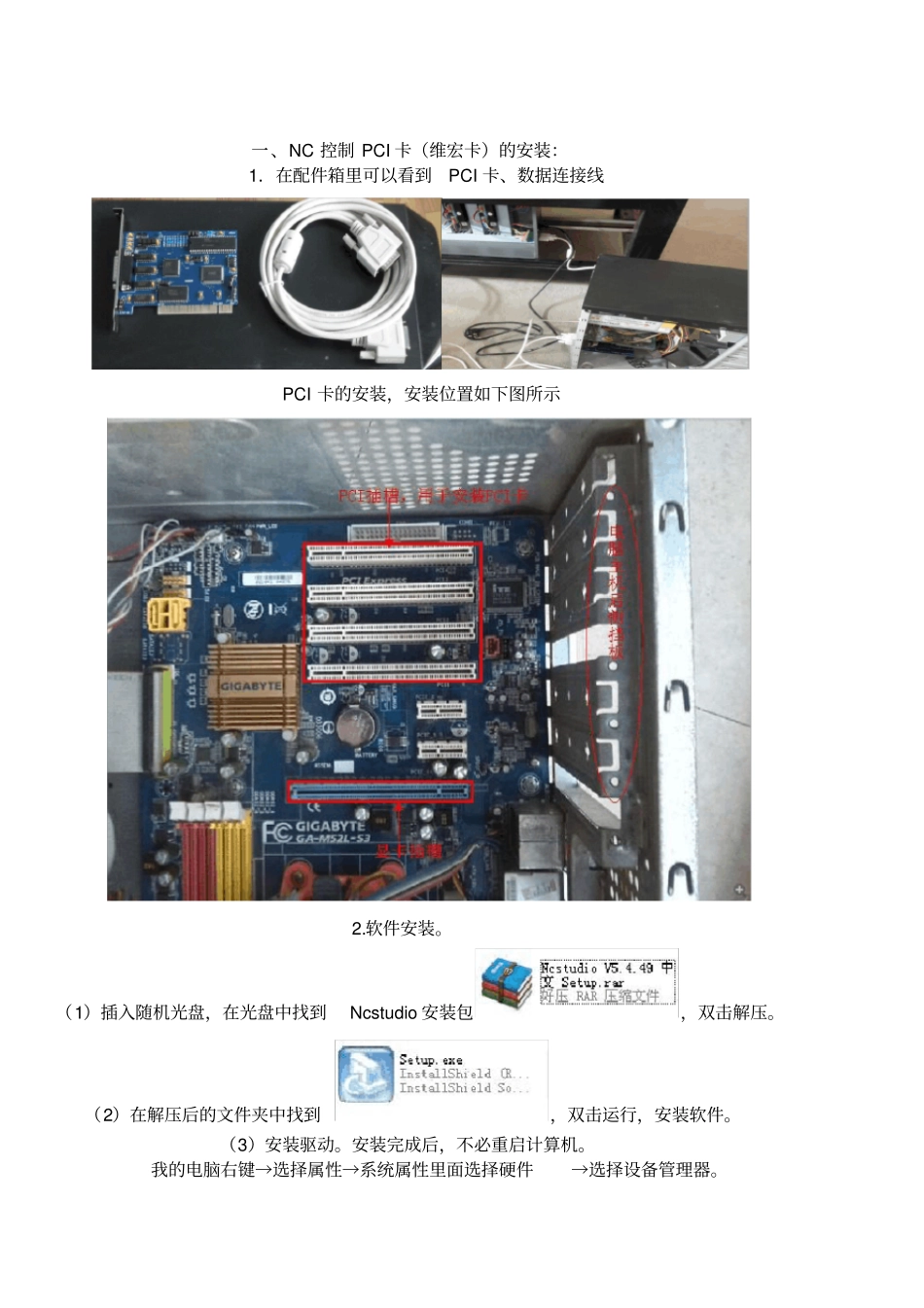

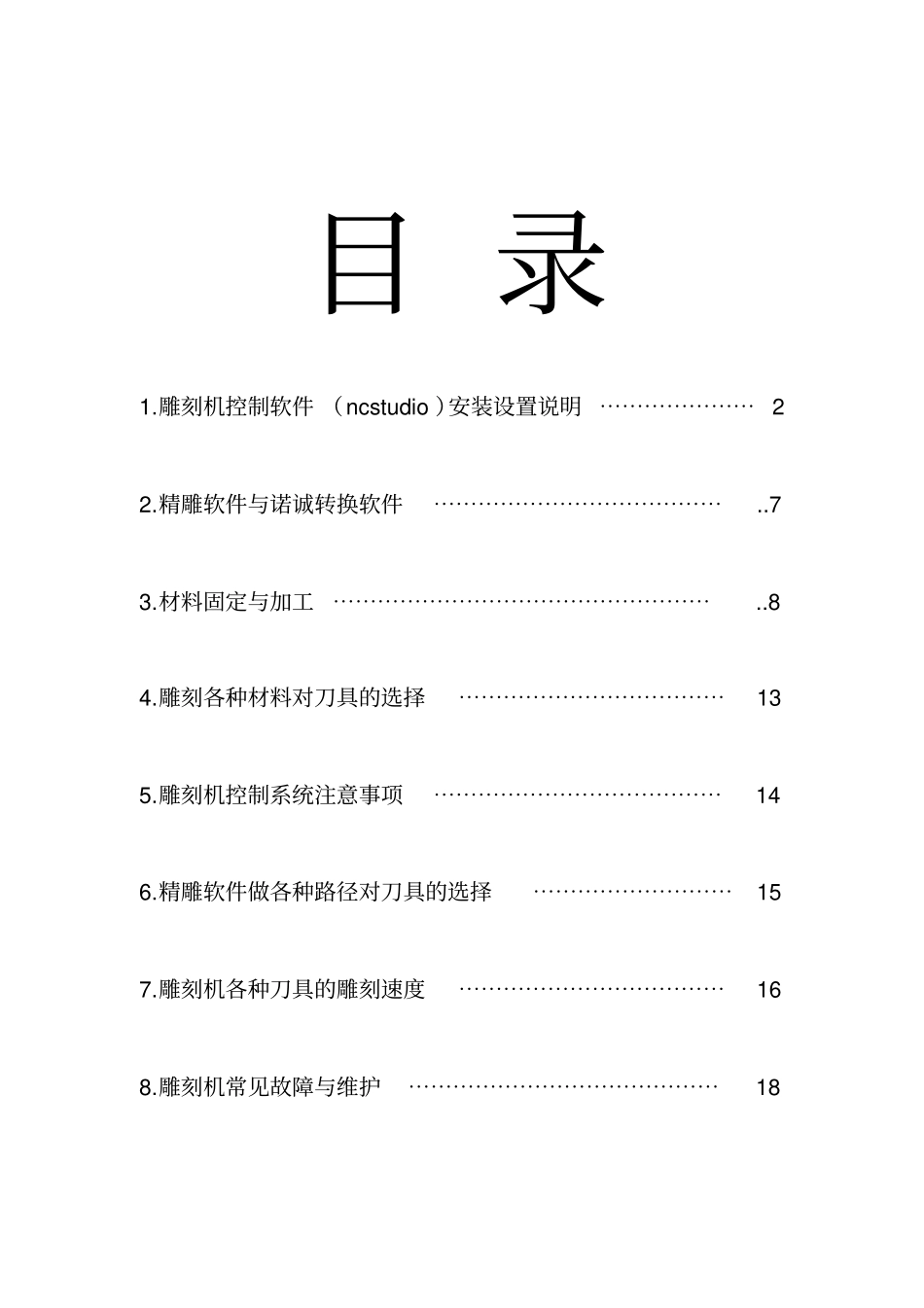

操作说明书目 录1.雕刻机控制软件 （ncstudio ）安装设置说明 ⋯⋯⋯⋯⋯⋯⋯ 2 2.精雕软件与诺诚转换软件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..7 3.材料固定与加工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..8 4.雕刻各种材料对刀具的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 5.雕刻机控制系统注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 6.精雕软件做各种路径对刀具的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯15 7.雕刻机各种刀具的雕刻速度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 8.雕刻机常见故障与维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 一、NC 控制 PCI 卡（维宏卡）的安装：1．在配件箱里可以看到PCI 卡、数据连接线PCI 卡的安装，安装位置如下图所示2.软件安装。（1）插入随机光盘，在光盘中找到Ncstudio 安装包，双击解压。（2）在解压后的文件夹中找到，双击运行，安装软件。（3）安装驱动。安装完成后，不必重启计算机。我的电脑右键→选择属性→系统属性里面选择硬件→选择设备管理器。鼠标右击，选择扫描检测硬件改动（A）弹出新硬件向导搜索到 PCI 卡→默认点击下一步→ 自动安装 PCI 卡驱动 →安装完成 →NC 可以正常使用 ! 3.雕刻机机床参数设置（1）厂商参数参数设置。打开软件，点击系统参数→厂商参数输入口令 NCSTUDIO .，进入参数设置界面。根据您的机器来设置，如下来填写对应项！！！工作台行程起点（机械坐标）终点（机械）坐标X 轴0 毫米毫米Y 轴0 毫米毫米Z 轴毫米0 毫米对刀块厚度（）mm；固定对刀块坐标 X（）Y（）电机参数：X 轴毫米 /脉冲Y 轴毫米 /脉冲Z 轴毫米 /脉冲Z 轴最大速度（1000）毫米 /分钟（2）加工参数设置，点击系统参数→加工参数。进入加工参数设置界面勾选以下三项适合您机器的速度为：手动低速/ 3000 毫米/分钟手动高速/ 5000毫米/分钟空程速度/ 3000毫米/分钟加工速度/ 3000 毫米/分钟其余参数为默认设置即可 ！注：参数修改完成以后一定要点击应用！设置完成后机器通电后便可以移动了（注意 Z 轴要在安全高度，四周无障碍物，避免碰撞！）！二、精雕软件与诺诚转换器1.精雕软件：解压光盘中的这个文件，然后打开文件夹，把发送到桌面就可以直接使用了。无需安装。2.诺诚转换器 （维宏软件无法兼容精雕的ENG 格式路径， 所以要用这个转换软件转换成nc 代码，然后导入维宏软件，进行加工。 ）解压光盘中的这个文件，然后打开文件夹，把发送到桌面就可以直接使用了。无需安装。三、材料固定与加...
