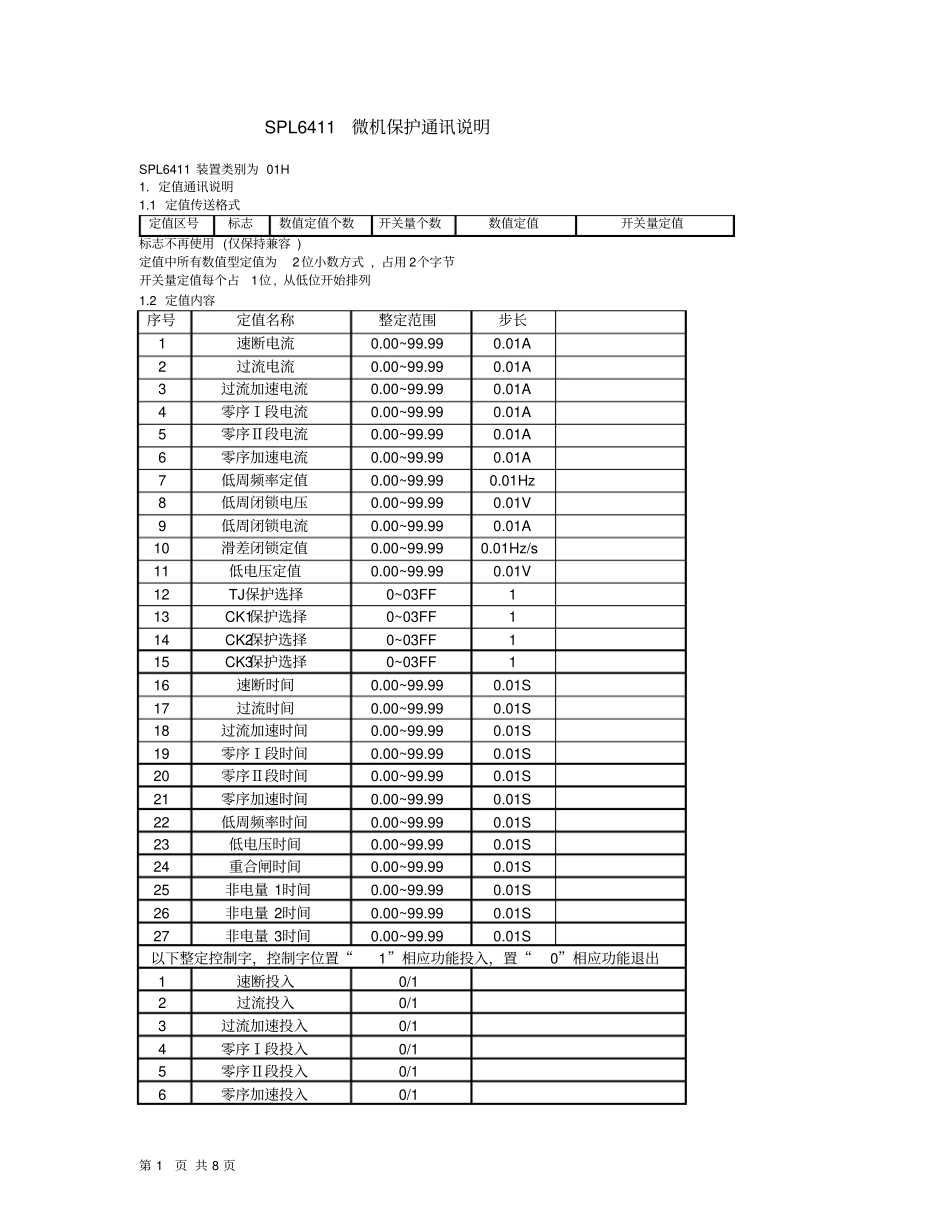

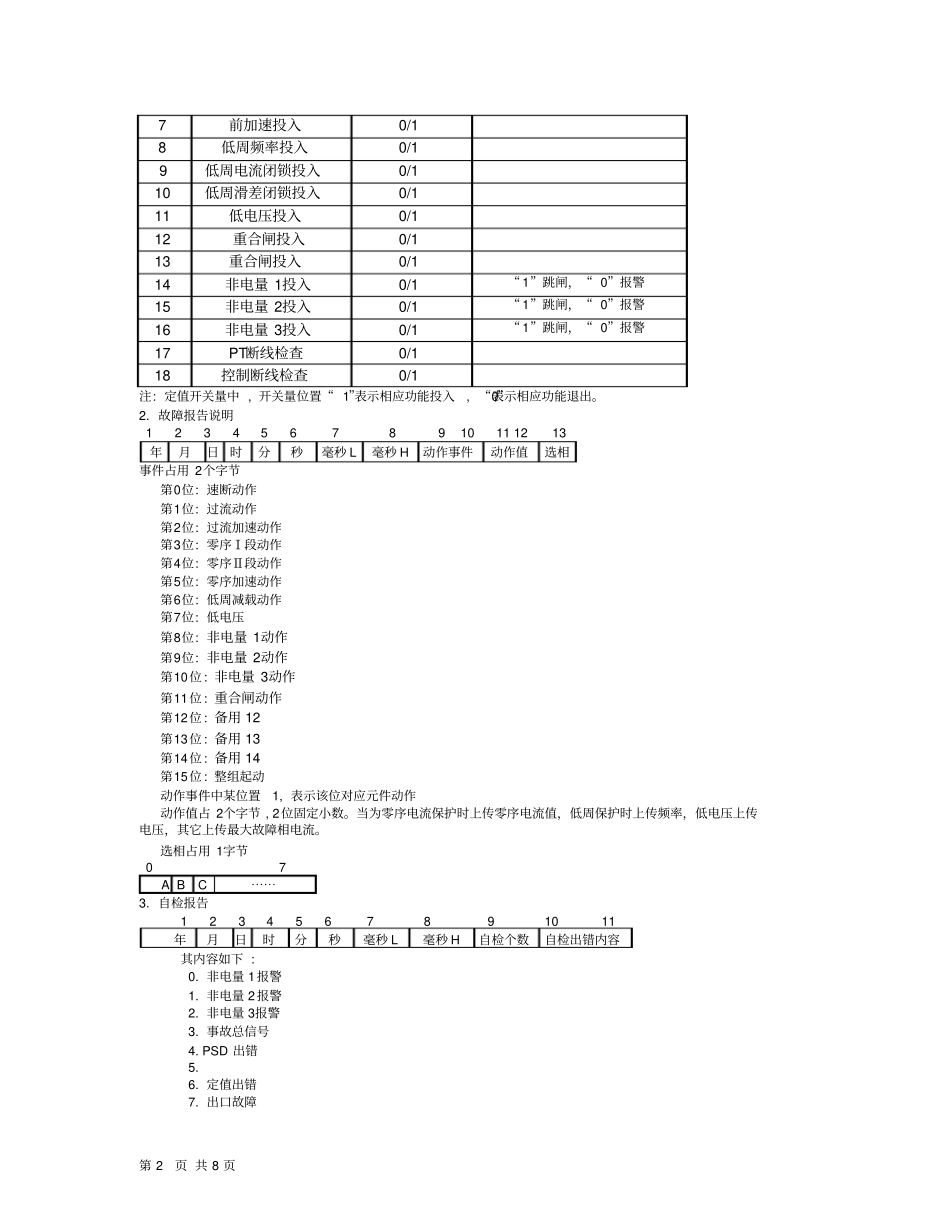

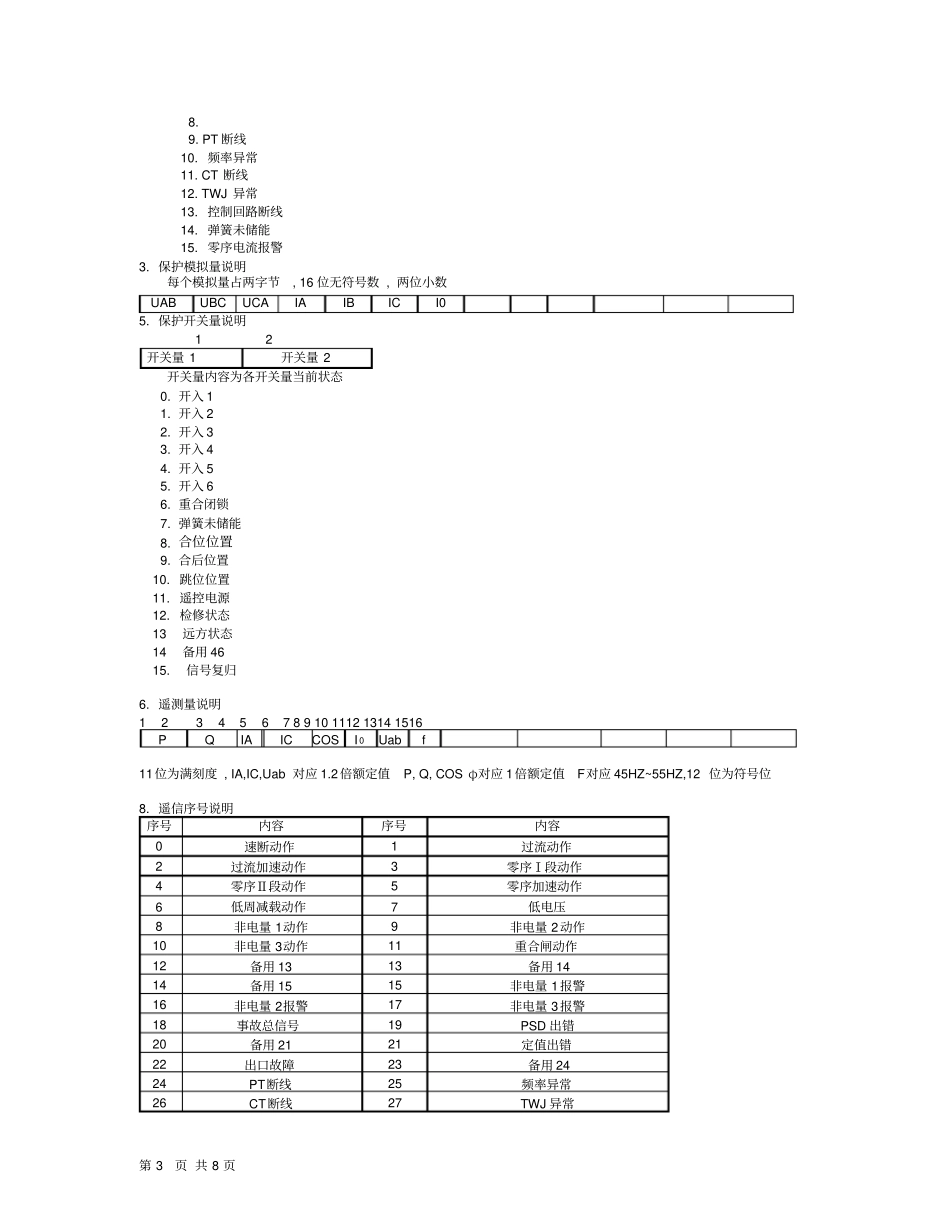

第 1 页 共 8 页SPL6411 微机保护通讯说明SPL6411 装置类别为 01H 1. 定值通讯说明1.1 定值传送格式定值区号标志数值定值个数开关量个数数值定值开关量定值标志不再使用 (仅保持兼容 ) 定值中所有数值型定值为2位小数方式 , 占用 2个字节开关量定值每个占1位 , 从低位开始排列1.2 定值内容序号定值名称整定范围步长1 速断电流0.00~99.99 0.01A 2 过流电流0.00~99.99 0.01A 3 过流加速电流0.00~99.99 0.01A 4 零序Ⅰ段电流0.00~99.99 0.01A 5 零序Ⅱ段电流0.00~99.99 0.01A 6 零序加速电流0.00~99.99 0.01A 7 低周频率定值0.00~99.99 0.01Hz 8 低周闭锁电压0.00~99.99 0.01V 9 低周闭锁电流0.00~99.99 0.01A 10 滑差闭锁定值0.00~99.99 0.01Hz/s 11 低电压定值0.00~99.99 0.01V 12 TJ保护选择0~03FF 1 13 CK1保护选择0~03FF 1 14 CK2保护选择0~03FF 1 15 CK3保护选择0~03FF 1 16 速断时间0.00~99.99 0.01S 17 过流时间0.00~99.99 0.01S18 过流加速时间0.00~99.99 0.01S19 零序Ⅰ段时间0.00~99.99 0.01S20 零序Ⅱ段时间0.00~99.99 0.01S21 零序加速时间0.00~99.99 0.01S22 低周频率时间0.00~99.99 0.01S23 低电压时间0.00~99.99 0.01S24 重合闸时间0.00~99.99 0.01S25 非电量 1时间0.00~99.99 0.01S26 非电量 2时间0.00~99.99 0.01S27 非电量 3时间0.00~99.99 0.01S以下整定控制字，控制字位置“1”相应功能投入，置“0”相应功能退出1 速断投入0/1 2 过流投入0/1 3 过流加速投入0/1 4 零序Ⅰ段投入0/1 5 零序Ⅱ段投入0/1 6 零序加速投入0/1 第 2 页 共 8 页7 前加速投入0/1 8 低周频率投入0/1 9 低周电流闭锁投入0/110 低周滑差闭锁投入0/111 低电压投入0/1 12 重合闸投入0/113 重合闸投入0/1 14 非电量 1投入0/1“ 1”跳闸，“ 0”报警15 非电量 2投入0/1“ 1”跳闸，“ 0”报警16 非电量 3投入0/1“ 1”跳闸，“ 0”报警17 PT断线检查0/118 控制断线检查0/1注: 定值开关量中 , 开关量位置“ 1”表示相应功能投入, “0”表示相应功能退出。2. 故障报告说明1 2 3 4 5 6 7 8 9 10 11 12 13 年月日时分秒毫秒 L 毫秒 H 动作事件动作值选相事件占用 2个字节第0位: 速断动作第1位: 过流动作第2位: 过流加速动作第3位: 零序Ⅰ段动作第4位: 零序Ⅱ段动作第5位: 零序加速动作第6...
