通讯设计院传输查勘宝典重点讲义资料

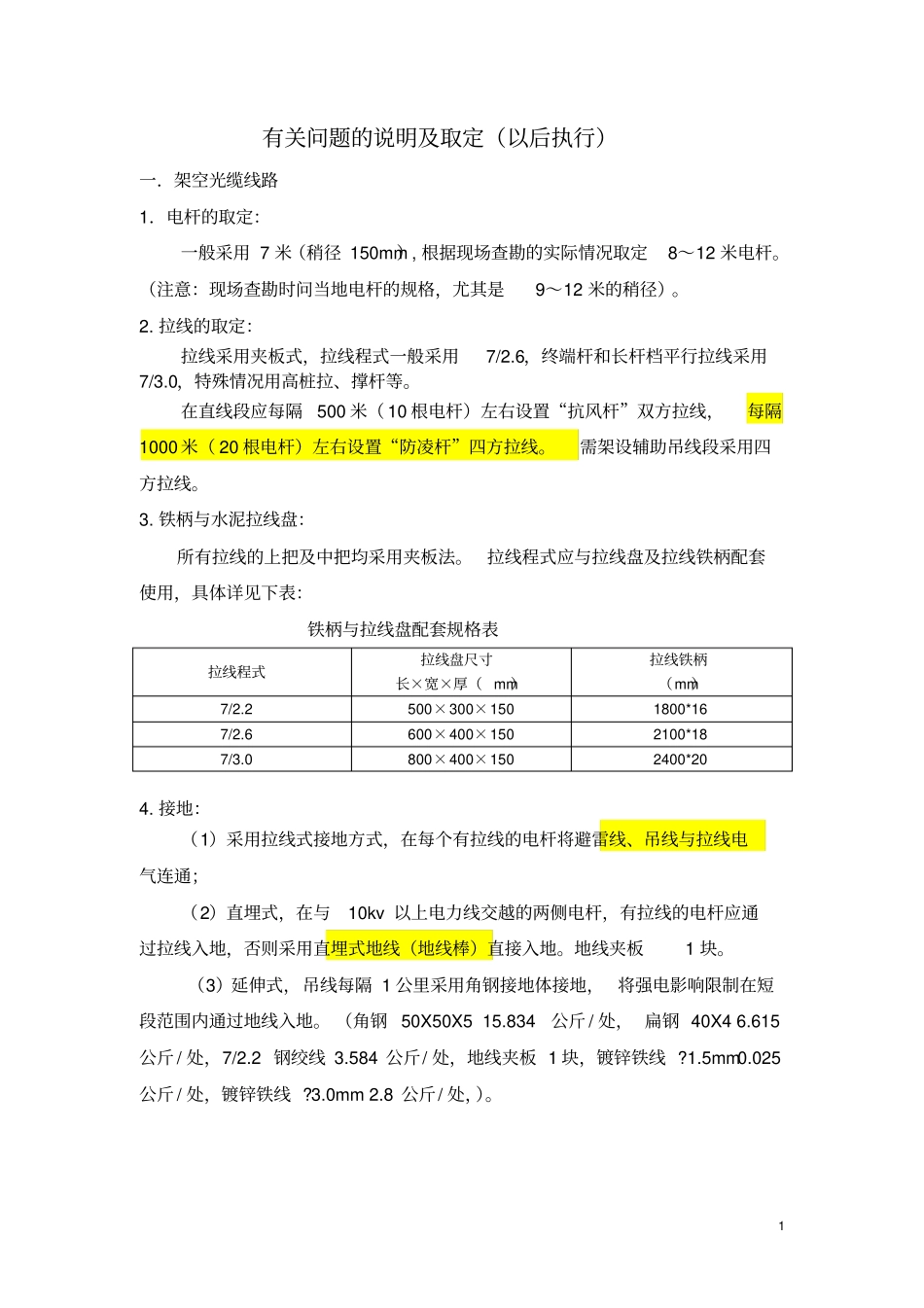

通讯设计院传输查勘宝典重点讲义资料_第1页
1/10

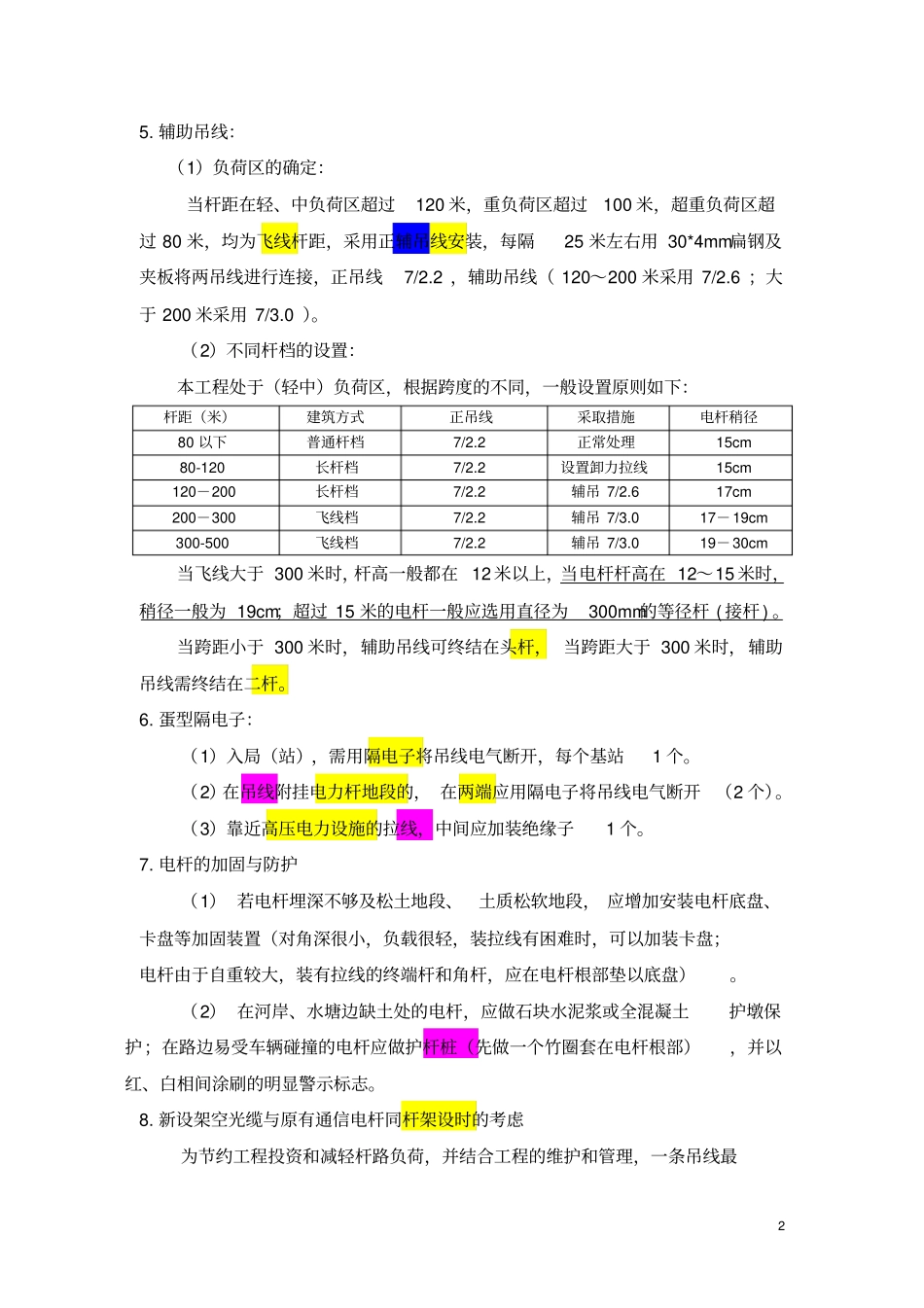

通讯设计院传输查勘宝典重点讲义资料_第2页
2/10

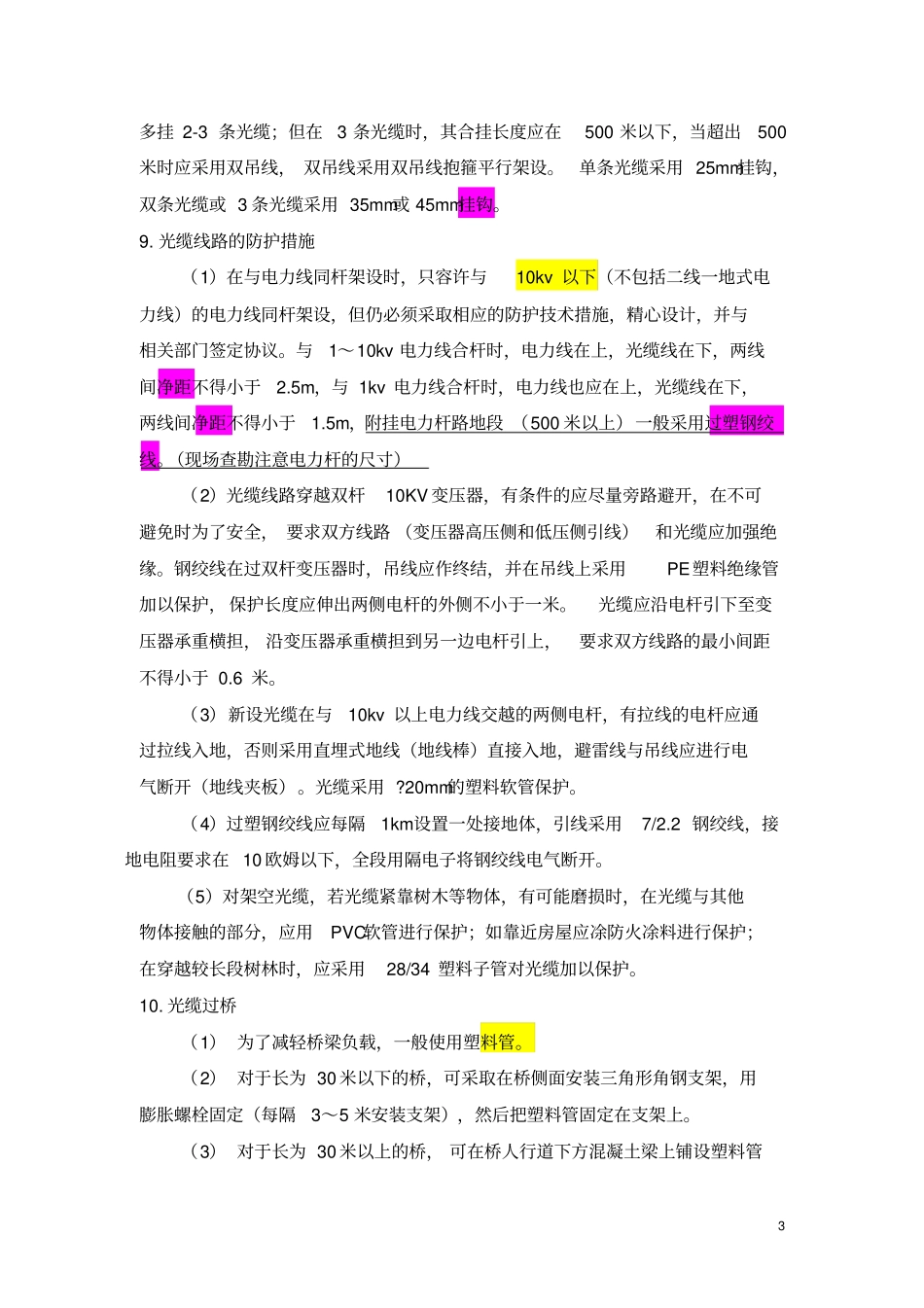

通讯设计院传输查勘宝典重点讲义资料_第3页
3/10
1 有关问题的说明及取定(以后执行)一.架空光缆线路1.电杆的取定:一般采用 7 米(稍径 150mm), 根据现场查勘的实际情况取定8~12 米电杆。(注意:现场查勘时问当地电杆的规格,尤其是9~12 米的稍径)。2. 拉线的取定:拉线采用夹板式,拉线程式一般采用7/2.6,终端杆和长杆档平行拉线采用7/3.0,特殊情况用高桩拉、撑杆等。在直线段应每隔500 米( 10 根电杆)左右设置“抗风杆”双方拉线,每隔1000 米( 20 根电杆)左右设置“防凌杆”四方拉线。需架设辅助吊线段采用四方拉线。3. 铁柄与水泥拉线盘:所有拉线的上把及中把均采用夹板法。拉线程式应与拉线盘及拉线铁柄配套使用,具体详见下表:铁柄与拉线盘配套规格表拉线程式拉线盘尺寸长×宽×厚( mm)拉线铁柄(mm)7/2.2 500×300×150 1800*16 7/2.6 600×400×150 2100*18 7/3.0 800×400×150 2400*20 4. 接地:(1)采用拉线式接地方式,在每个有拉线的电杆将避雷线、吊线与拉线电气连通;(2)直埋式,在与10kv 以上电力线交越的两侧电杆,有拉线的电杆应通过拉线入地,否则采用直埋式地线(地线棒)直接入地。地线夹板1 块。(3)延伸式,吊线每隔 1 公里采用角钢接地体接地, 将强电影响限制在短段范围内通过地线入地。 (角钢 50X50X5 15.834公斤 / 处, 扁钢 40X4 6.615公斤 / 处,7/2.2 钢绞线 3.584 公斤/ 处,地线夹板 1 块,镀锌铁线 ?1.5mm 0.025公斤 / 处,镀锌铁线 ?3.0mm 2.8 公斤/ 处,)。2 5. 辅助吊线:(1)负荷区的确定:当杆距在轻、中负荷区超过120 米,重负荷区超过100 米,超重负荷区超过 80 米,均为飞线杆距,采用正辅吊线安装,每隔25 米左右用 30*4mm扁钢及夹板将两吊线进行连接,正吊线7/2.2 ,辅助吊线( 120~200 米采用 7/2.6 ;大于 200 米采用 7/3.0 )。(2)不同杆档的设置:本工程处于(轻中)负荷区,根据跨度的不同,一般设置原则如下:杆距(米)建筑方式正吊线采取措施电杆稍径80 以下普通杆档7/2.2 正常处理15cm 80-120 长杆档7/2.2 设置卸力拉线15cm 120-200 长杆档7/2.2 辅吊 7/2.6 17cm 200-300 飞线档7/2.2 辅吊 7/3.0 17-19cm 300-500 飞线档7/2.2 辅吊 7/3.0 19-30cm 当飞线大于 300 米时,杆高一般都在 12 米以上,当电杆杆高在 12~15 米时,稍径一般为 19cm;超过 15 米的电杆一般应选用直径为300mm的等径杆 ( ...
