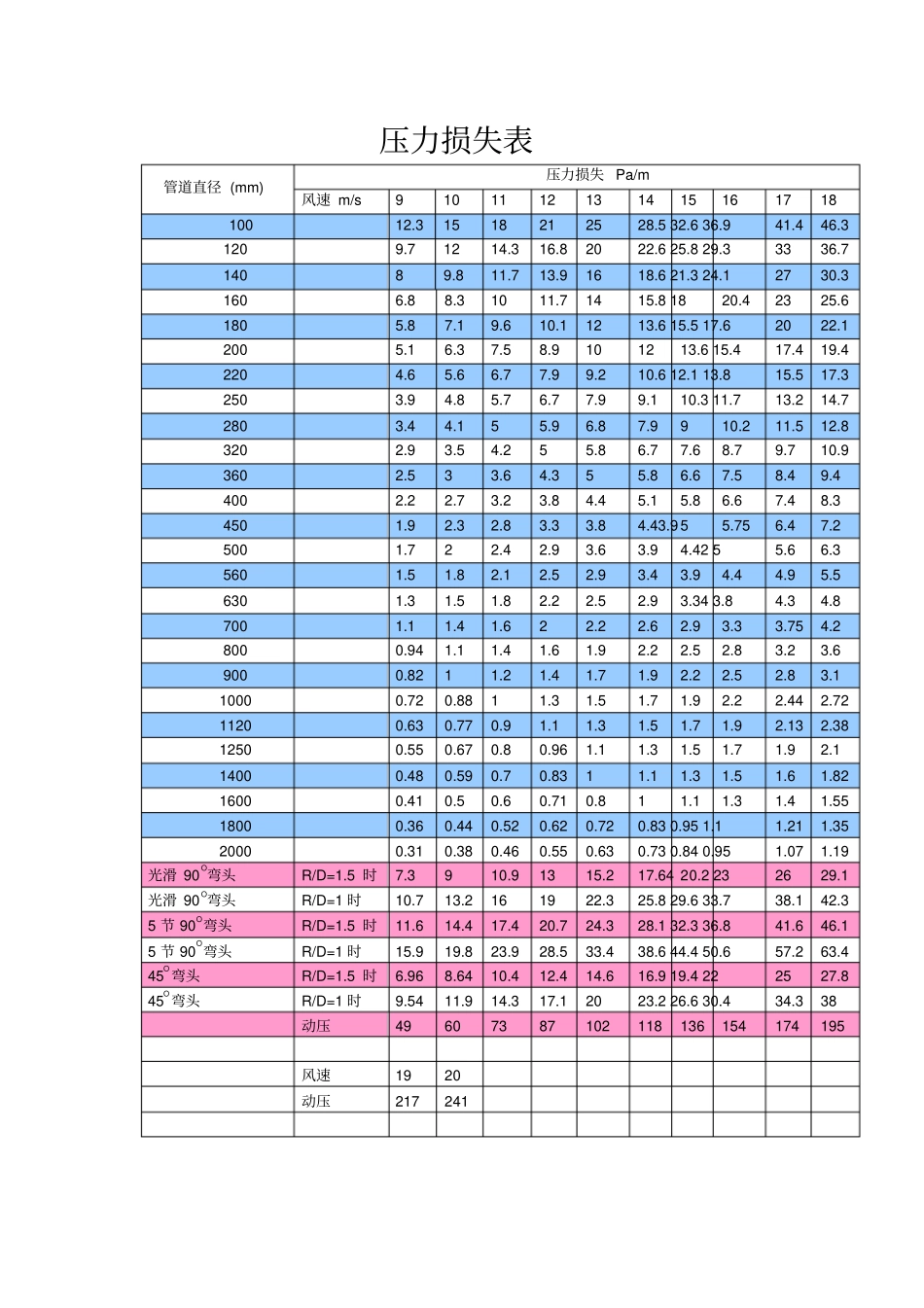

压力损失表管道直径 (mm) 压力损失 Pa/m 风速 m/s 9 10 11 12 13 14 15 16 17 18 100 12.3 15 18 21 25 28.5 32.6 36.9 41.4 46.3 120 9.7 12 14.3 16.8 20 22.6 25.8 29.3 33 36.7 140 8 9.8 11.7 13.9 16 18.6 21.3 24.1 27 30.3 160 6.8 8.3 10 11.7 14 15.8 18 20.4 23 25.6 180 5.8 7.1 9.6 10.1 12 13.6 15.5 17.6 20 22.1 200 5.1 6.3 7.5 8.9 10 12 13.6 15.4 17.4 19.4 220 4.6 5.6 6.7 7.9 9.2 10.6 12.1 13.8 15.5 17.3 250 3.9 4.8 5.7 6.7 7.9 9.1 10.3 11.7 13.2 14.7 280 3.4 4.1 5 5.9 6.8 7.9 9 10.2 11.5 12.8 320 2.9 3.5 4.2 5 5.8 6.7 7.6 8.7 9.7 10.9 360 2.5 3 3.6 4.3 5 5.8 6.6 7.5 8.4 9.4 400 2.2 2.7 3.2 3.8 4.4 5.1 5.8 6.6 7.4 8.3 450 1.9 2.3 2.8 3.3 3.8 4.43.9 5 5.75 6.4 7.2 500 1.7 2 2.4 2.9 3.6 3.9 4.42 5 5.6 6.3 560 1.5 1.8 2.1 2.5 2.9 3.4 3.9 4.4 4.9 5.5 630 1.3 1.5 1.8 2.2 2.5 2.9 3.34 3.8 4.3 4.8 700 1.1 1.4 1.6 2 2.2 2.6 2.9 3.3 3.75 4.2 800 0.94 1.1 1.4 1.6 1.9 2.2 2.5 2.8 3.2 3.6 900 0.82 1 1.2 1.4 1.7 1.9 2.2 2.5 2.8 3.1 1000 0.72 0.88 1 1.3 1.5 1.7 1.9 2.2 2.44 2.72 1120 0.63 0.77 0.9 1.1 1.3 1.5 1.7 1.9 2.13 2.38 1250 0.55 0.67 0.8 0.96 1.1 1.3 1.5 1.7 1.9 2.1 1400 0.48 0.59 0.7 0.83 1 1.1 1.3 1.5 1.6 1.82 1600 0.41 0.5 0.6 0.71 0.8 1 1.1 1.3 1.4 1.55 1800 0.36 0.44 0.52 0.62 0.72 0.83 0.95 1.1 1.21 1.35 2000 0.31 0.38 0.46 0.55 0.63 0.73 0.84 0.95 1.07 1.19 光滑 90O弯头R/D=1.5 时7.3 9 10.9 13 15.2 17.64 20.2 23 26 29.1 光滑 90O弯头R/D=1 时10.7 13.2 16 19 22.3 25.8 29.6 33.7 38.1 42.3 5 节 90O弯头R/D=1.5 时11.6 14.4 17.4 20.7 24.3 28.1 32.3 36.8 41.6 46.1 5 节 90O弯头R/D=1 时15.9 19.8 23.9 28.5 33.4 38.6 44.4 50.6 57.2 63.4 45O弯头R/D=1.5 时6.96 8.64 10.4 12.4 14.6 16.9 19.4 22 25 27.8 45O弯头R/D=1 时9.54 11.9 14.3 17.1 20 23.2 26.6 30.4 34.3 38 动压49 60 73 87 102 118 136 154 174 195 风速19 20 动压217 241
