建筑设计实训报告

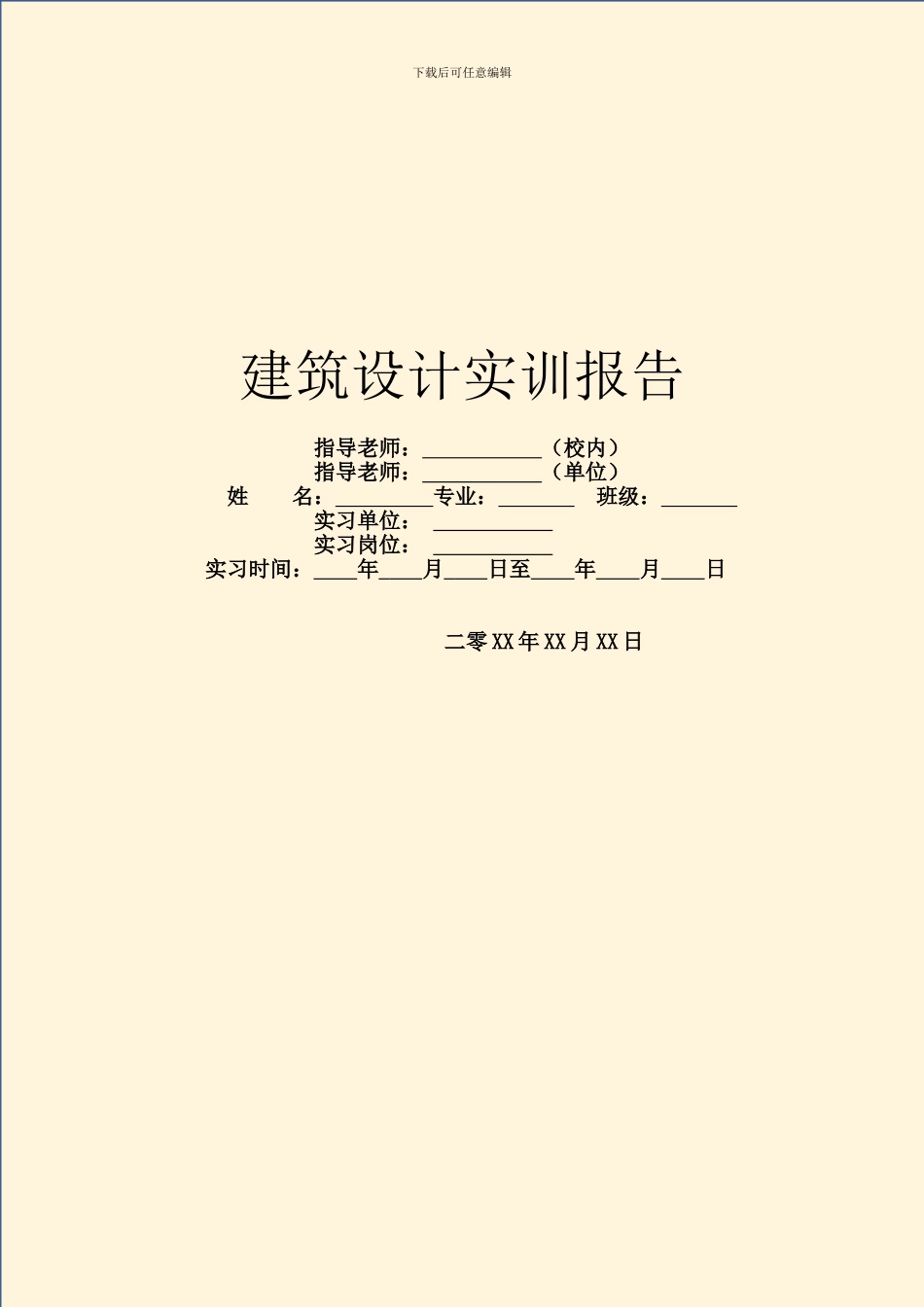

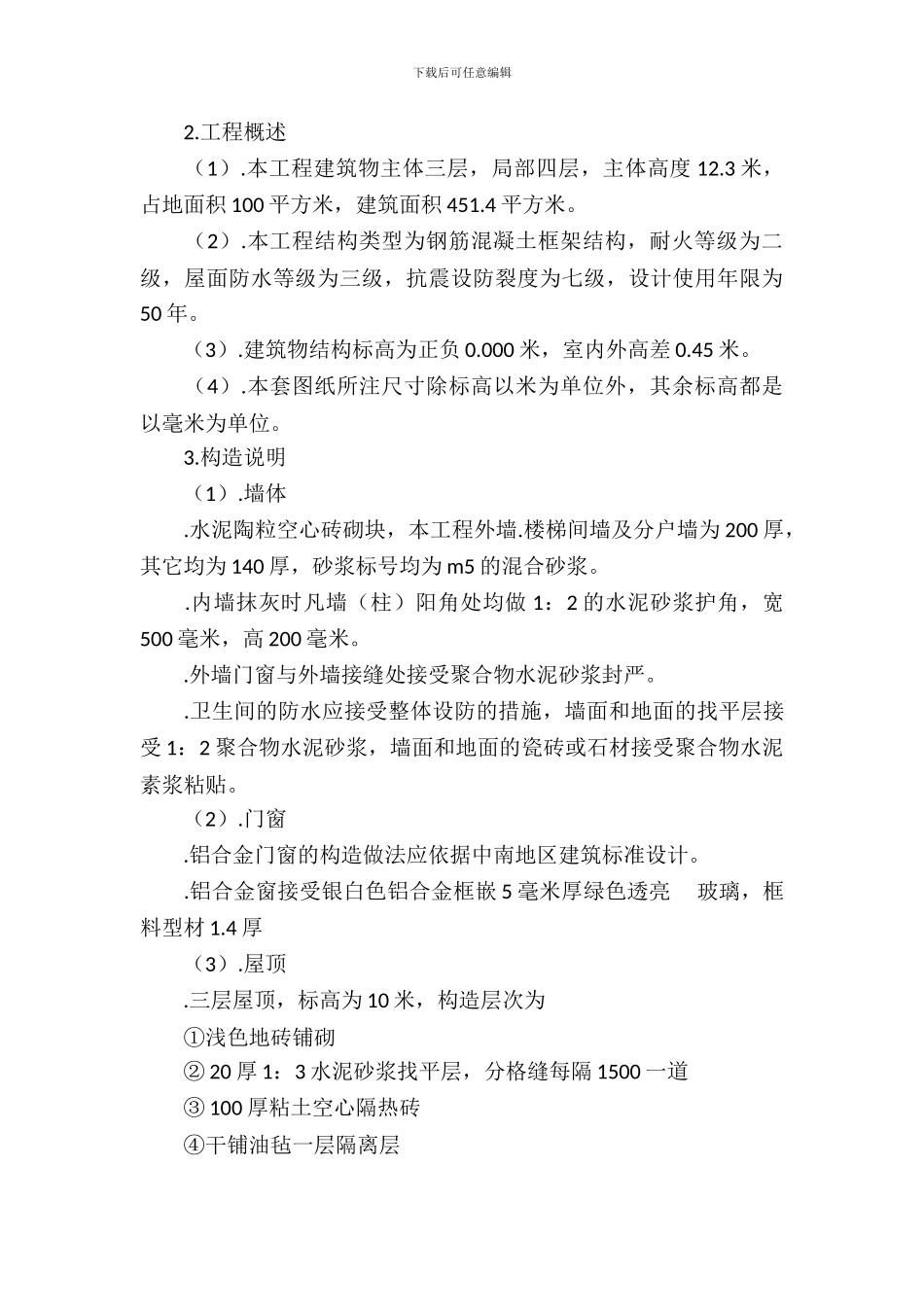

下载后可任意编辑建筑设计实训报告 指导老师： （校内） 指导老师： （单位）姓 名： 专业： 班级： 实习单位： 实习岗位： 实习时间： 年 月 日至 年 月 日 二零 XX 年 XX 月 XX 日下载后可任意编辑 作为施工员等工程技术人员，快速精确 地识读建筑施工图已经成为一项必备的基本技能。而要精确 并且有序的对一套图纸进行识读，课程基础学问是必备的基础。本次实训的目的就是为了让同学们运行自己所学的课程学问运用到实际当中，从而达到熬炼的目的。 二.实训目标 1.深化学习，贯彻制图国家标准及其有关规定。 2.培育空间想象力气，进一步把握本专业工程图表达的特点，强化阅读实际工程图的力气。 3.对所学学问和实训内容相互验证，并对实际问题加以分析争辩。 4.培育同学仔细负责的工作态度和严谨细致的工作作风。 5.使同学对本行业的工作性质有一个初步的了解，培育同学对本专业的宠爱，强化同学的事业心和责任感，巩固专业思想。 三.实训资料预备 1.别墅施工图图纸 2.教材《建筑识图与构造》，《房屋建筑学》 四.实训支配 1.时间 7 月 1 日到 7 月 5 号 2.地点 教室 207 室 3.指导老师 王宁老师，罗昌杰老师 4.内容 精确 对图纸进行识读，并分析争辩具体内容。 （一）.建筑施工设计总说明 1.设计依据 （1）.甲方供应的设计托付书 （2）.国家.广东省及深圳市现行的有关建筑设计法律规范.规程和规定。下载后可任意编辑 2.工程概述 （1）.本工程建筑物主体三层，局部四层，主体高度 12.3 米，占地面积 100 平方米，建筑面积 451.4 平方米。 （2）.本工程结构类型为钢筋混凝土框架结构，耐火等级为二级，屋面防水等级为三级，抗震设防裂度为七级，设计使用年限为50 年。 （3）.建筑物结构标高为正负 0.000 米，室内外高差 0.45 米。 （4）.本套图纸所注尺寸除标高以米为单位外，其余标高都是以毫米为单位。 3.构造说明 （1）.墙体 .水泥陶粒空心砖砌块，本工程外墙.楼梯间墙及分户墙为 200 厚，其它均为 140 厚，砂浆标号均为 m5 的混合砂浆。 .内墙抹灰时凡墙（柱）阳角处均做 1：2 的水泥砂浆护角，宽500 毫米，高 200 毫米。 .外墙门窗与外墙接缝处接受聚合物水泥砂浆封严。 .卫生间的防水应接受整体设防的措施，墙面和地面的找平层接受 1：2 聚合物水泥砂浆，墙面和地面的瓷砖或石材接受聚合物水泥素浆粘贴。 （2）.门窗 .铝合金门窗的构造做...
