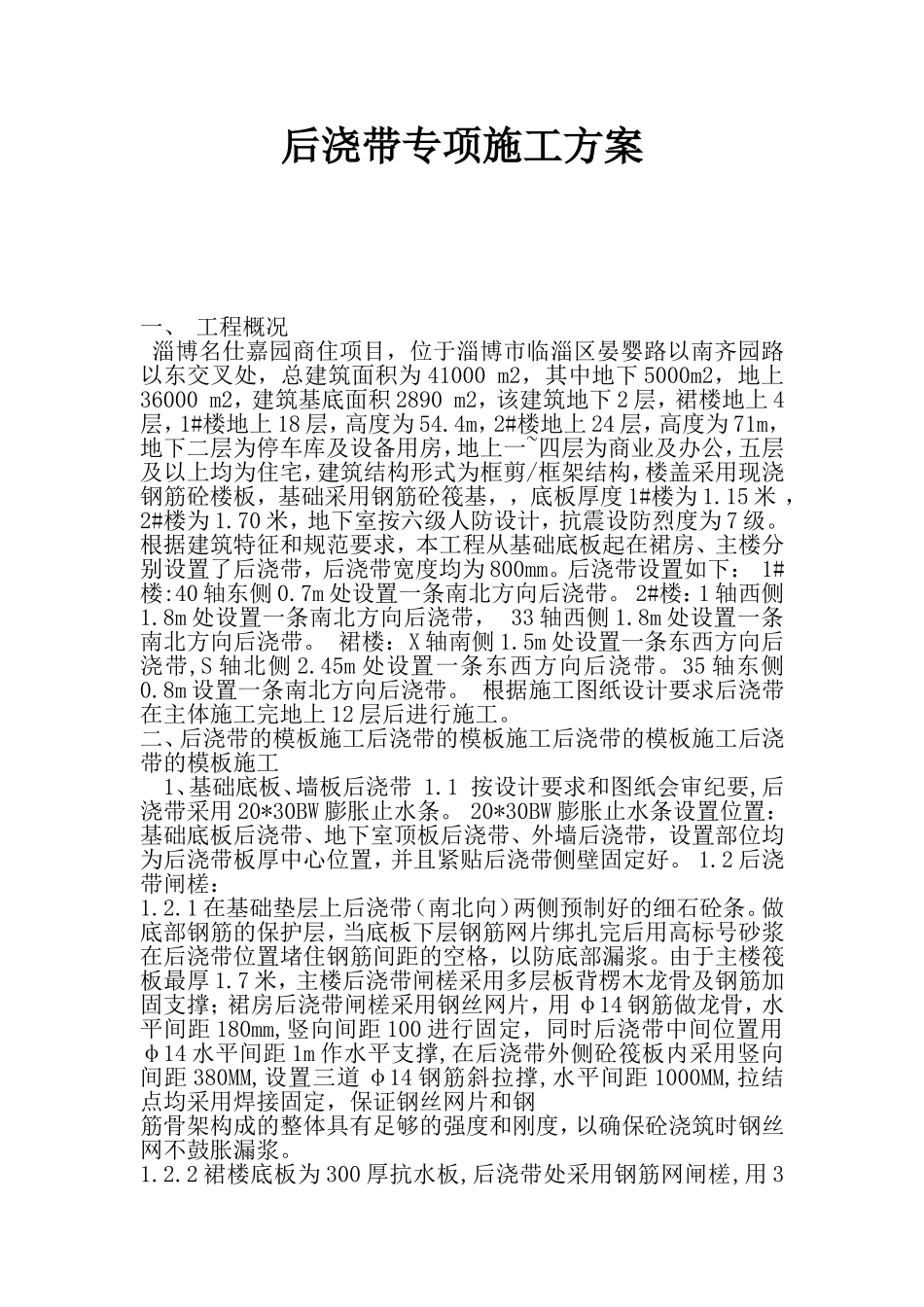

后浇带专项施工方案一、工程概况淄博名仕嘉园商住项目，位于淄博市临淄区晏婴路以南齐园路以东交叉处，总建筑面积为41000m2，其中地下5000m2，地上36000m2，建筑基底面积2890m2，该建筑地下2层，裙楼地上4层，1#楼地上18层，高度为54.4m，2#楼地上24层，高度为71m，地下二层为停车库及设备用房，地上一~四层为商业及办公，五层及以上均为住宅，建筑结构形式为框剪/框架结构，楼盖采用现浇钢筋砼楼板，基础采用钢筋砼筏基，，底板厚度1#楼为1.15米，2#楼为1.70米，地下室按六级人防设计，抗震设防烈度为7级。根据建筑特征和规范要求，本工程从基础底板起在裙房、主楼分别设置了后浇带，后浇带宽度均为800mm。后浇带设置如下：1#楼:40轴东侧0.7m处设置一条南北方向后浇带。2#楼：1轴西侧1.8m处设置一条南北方向后浇带，33轴西侧1.8m处设置一条南北方向后浇带。裙楼：X轴南侧1.5m处设置一条东西方向后浇带,S轴北侧2.45m处设置一条东西方向后浇带。35轴东侧0.8m设置一条南北方向后浇带。根据施工图纸设计要求后浇带在主体施工完地上12层后进行施工。二、后浇带的模板施工后浇带的模板施工后浇带的模板施工后浇带的模板施工1、基础底板、墙板后浇带1.1按设计要求和图纸会审纪要,后浇带采用20*30BW膨胀止水条。20*30BW膨胀止水条设置位置：基础底板后浇带、地下室顶板后浇带、外墙后浇带，设置部位均为后浇带板厚中心位置，并且紧贴后浇带侧壁固定好。1.2后浇带闸槎：1.2.1在基础垫层上后浇带（南北向）两侧预制好的细石砼条。做底部钢筋的保护层，当底板下层钢筋网片绑扎完后用高标号砂浆在后浇带位置堵住钢筋间距的空格，以防底部漏浆。由于主楼筏板最厚1.7米，主楼后浇带闸槎采用多层板背楞木龙骨及钢筋加固支撑；裙房后浇带闸槎采用钢丝网片，用φ14钢筋做龙骨，水平间距180mm,竖向间距100进行固定，同时后浇带中间位置用φ14水平间距1m作水平支撑,在后浇带外侧砼筏板内采用竖向间距380MM,设置三道φ14钢筋斜拉撑,水平间距1000MM,拉结点均采用焊接固定，保证钢丝网片和钢筋骨架构成的整体具有足够的强度和刚度，以确保砼浇筑时钢丝网不鼓胀漏浆。1.2.2裙楼底板为300厚抗水板,后浇带处采用钢筋网闸槎,用3φ14钢筋做骨架扎钢丝网片,并焊接固定于后浇带侧边确保砼浇筑时钢丝网不鼓胀漏浆.1.2.3墙板后浇带的留槎在梁的部位使用双层5mm孔眼铅丝网，背面用φ14钢筋固定牢靠；2.梁板后浇带的处理2.1为确保结构支撑体系的安全，方便施工，节约材料成本，在后浇带处采用独立柱的支撑体系，与平台模板连接处断开，不影响平台模板的拆除。支撑采用8根钢管组成独立柱支撑，独立柱顶端采用独立竹胶合板模板块做顶板，独立模板块与平台板、梁底板分离，并用钢管搭设成水平小方架连撑,小方撑共设三道,分别为上下两道距立杆端部300mm，中部设一道，以增加独立柱支撑的稳定性。由于后浇带两侧梁属于悬臂结构，由于当悬臂构件距支座点的距离小1.5m时，当砼强度达到100%后，悬臂端近似不产生下垂。故在施工中后浇带板边距支座梁边小于1.5m的板、梁端部不设独立支撑柱；在主、次梁相交的，且后浇带边距主次梁距离小于1.5m的，则在主次梁交叉处梁底加设独立柱支撑；经过后浇带两平行梁间距净距大于3m的，则在后浇带处板边加设独立支撑，保证该板不下垂；凡后浇带边距悬臂梁板支座处距离大于1.5m的，均在梁端、板端加设独立柱支撑；后浇带边距悬臂梁板支座处距离大于3m的均在梁板端部和中间分别各加一独立柱支撑。2.2后浇带的留槎在梁的部位使用双层5mm孔眼铅丝网，背面用φ16钢筋固定牢靠；在板的部位使用竹夹板根据钢筋的间距锯口支设，以确保钢筋保护层的准确。2.3后浇带两侧梁属于悬臂结构,后浇带处两侧的钢筋独立柱支撑不得与平台梁模板一起拆除或拆除重支。在后浇带浇筑砼之前立模时，也不得拆除独立柱支撑，待后浇带处模板补齐，且砼浇完毕后,砼强度达到设计强度的75%时，后方可拆除此部位模板和独立柱支撑。2.4独立柱支撑点的位置必须上层和下层在同一位置，不得任选位置，保板、梁端受力进行有效垂直传递而不造成对梁、板的损害。2.5在基础、主体施工中，对后浇带进行跟踪测量观测，密切观察后浇的...
