启动前准备工作VIP专享VIP免费

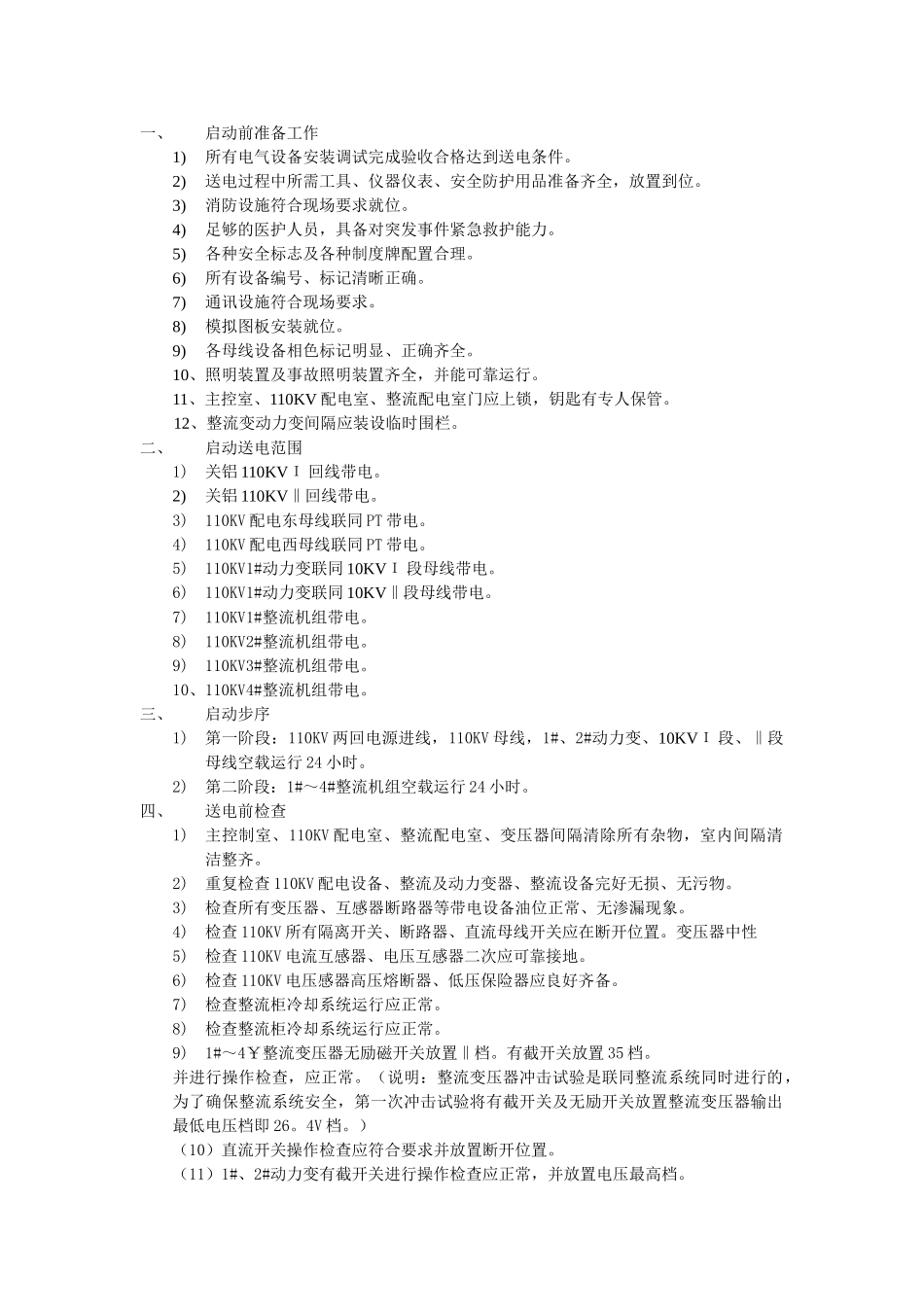

一、启动前准备工作1)所有电气设备安装调试完成验收合格达到送电条件。2)送电过程中所需工具、仪器仪表、安全防护用品准备齐全，放置到位。3)消防设施符合现场要求就位。4)足够的医护人员，具备对突发事件紧急救护能力。5)各种安全标志及各种制度牌配置合理。6)所有设备编号、标记清晰正确。7)通讯设施符合现场要求。8)模拟图板安装就位。9)各母线设备相色标记明显、正确齐全。10、照明装置及事故照明装置齐全，并能可靠运行。11、主控室、110KV配电室、整流配电室门应上锁，钥匙有专人保管。12、整流变动力变间隔应装设临时围栏。二、启动送电范围1)关铝110KVΙ回线带电。2)关铝110KV‖回线带电。3)110KV配电东母线联同PT带电。4)110KV配电西母线联同PT带电。5)110KV1#动力变联同10KVΙ段母线带电。6)110KV1#动力变联同10KV‖段母线带电。7)110KV1#整流机组带电。8)110KV2#整流机组带电。9)110KV3#整流机组带电。10、110KV4#整流机组带电。三、启动步序1)第一阶段：110KV两回电源进线，110KV母线，1#、2#动力变、10KVΙ段、‖段母线空载运行24小时。2)第二阶段：1#～4#整流机组空载运行24小时。四、送电前检查1)主控制室、110KV配电室、整流配电室、变压器间隔清除所有杂物，室内间隔清洁整齐。2)重复检查110KV配电设备、整流及动力变器、整流设备完好无损、无污物。3)检查所有变压器、互感器断路器等带电设备油位正常、无渗漏现象。4)检查110KV所有隔离开关、断路器、直流母线开关应在断开位置。变压器中性5)检查110KV电流互感器、电压互感器二次应可靠接地。6)检查110KV电压感器高压熔断器、低压保险器应良好齐备。7)检查整流柜冷却系统运行应正常。8)检查整流柜冷却系统运行应正常。9)1#～4￥整流变压器无励磁开关放置‖档。有截开关放置35档。并进行操作检查，应正常。（说明：整流变压器冲击试验是联同整流系统同时进行的，为了确保整流系统安全，第一次冲击试验将有截开关及无励开关放置整流变压器输出最低电压档即26。4V档。）（10）直流开关操作检查应符合要求并放置断开位置。（11）1#、2#动力变有截开关进行操作检查应正常，并放置电压最高档。2、绝缘检查（1）使用2500V兆欧表，检查110KV母线设备、整流变压器、动力变压器高压侧绝缘电阻值。（2）使用1000KV兆欧表检查变压器阀侧线卷联同整流系统母线对柜壳对地绝缘电阻值。3、保护回路传动检查。（1）110KV1#、2#电流进线保护回路传动检查。A、过流回路检查。断开连接片XBL，分别短接电流继电器KCL、KC2、KC3接点，KA2继电器应可行吸合。B、零序回路检查短接电流继电器KC4接点，KA2继电器吸合。C、过流跳闸检查恢复连接片XBL，合断路器178（179）开关，短接电流继电器KCL接点、断路器跳闸、电笛响、保护回路传动试验完成。（2）母联保护回路传动检查A、过流回路检查断开连接片XBL，分别短接过流继电器KCL、KC2、KC3的接点，KA2继电器应可靠吸合。B、零序回路检查短接电流继电器KC4接点，KA2继电器吸合。C、过流跳闸检查恢复连接片XBL，合断路器170开关，短接继电器KCL接点、断路器跳闸、电笛响、保护回路传动完成。（3）110KV#、2#动力变压器保护回路传动检查。A、差动回路传动检查。断开连接片XBL，分别短接差动继电器KDL、KD2、KD3的接点，KA2可靠吸合。B、过流回路检查分别短接KCL、KC2、KC3、过流继电器接点，KA2应可靠吸合。C、过负荷回路传动检查短接电流继电器KC接点，HL6光牌亮铃响。D、零序电流回路传动检查短接电流继电器KC4接点KA2继电器吸合。E、变压器重瓦期回路传动检查接通重瓦期电器LKB接点KA2继电器吸合。F、有截开关切重瓦期回路传动检查接通重瓦期电器YF接点KA2继电器吸合。H、变压器轻瓦期回路检查接通轻瓦释压继电器2KB接点HL5光字牌亮铃响。J、变压器有截开关轻瓦期断电器4KB接点HL7光字牌亮铃响。K、变压器启动跳闸回路检查恢复连接片XBL，合变压器断路器175（176）开关，短接差动继电器KDL接点、断路器跳闸、电笛响。（4）1#～4#整流机组保护回路传动检查A、继路器保护回路传动检查A、继路器保护回路传动检查（1）电流速断保护回路检查断开连接片XBL分别短接电流继电器KCL、KC2、KC3接点，KA...
