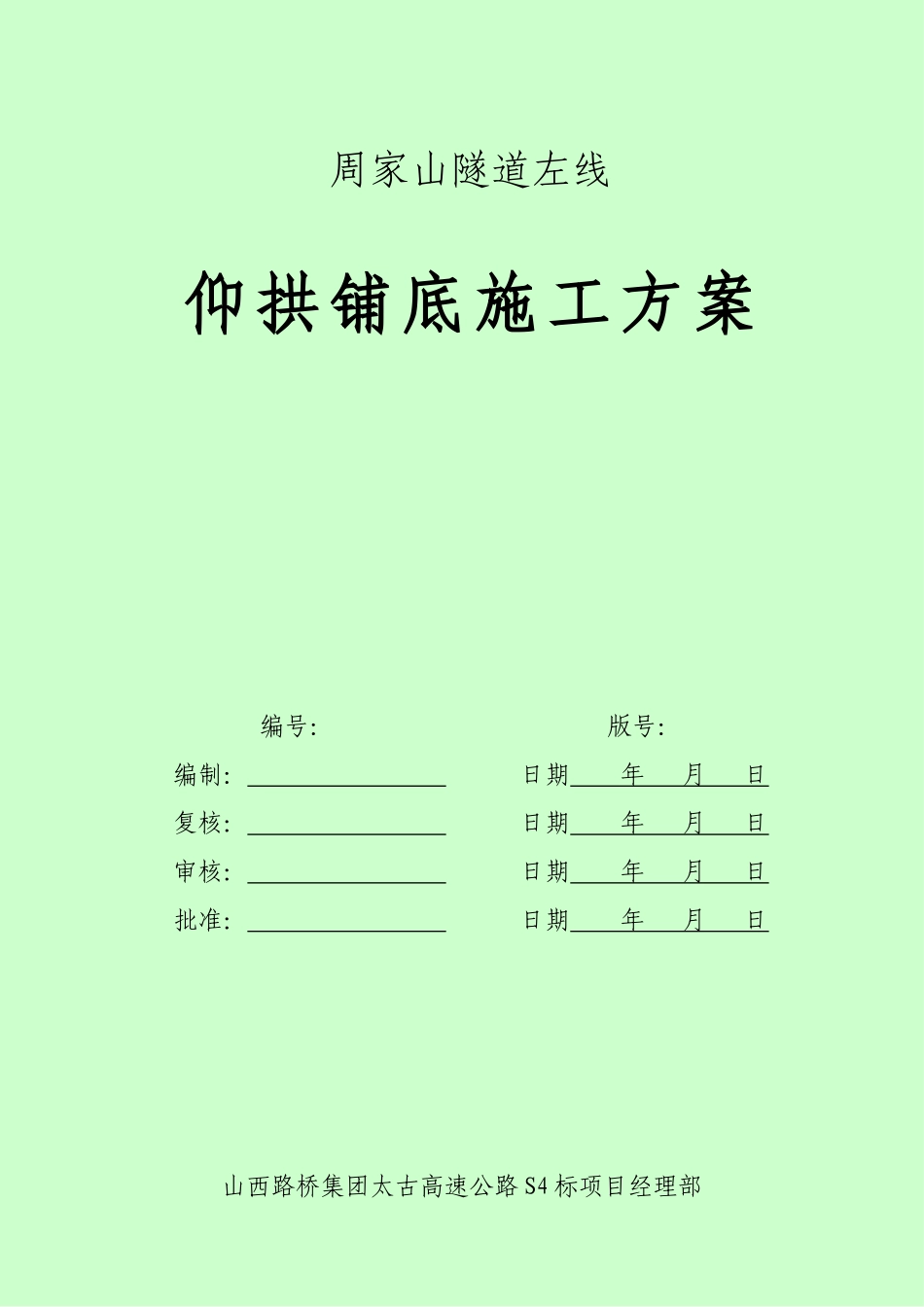

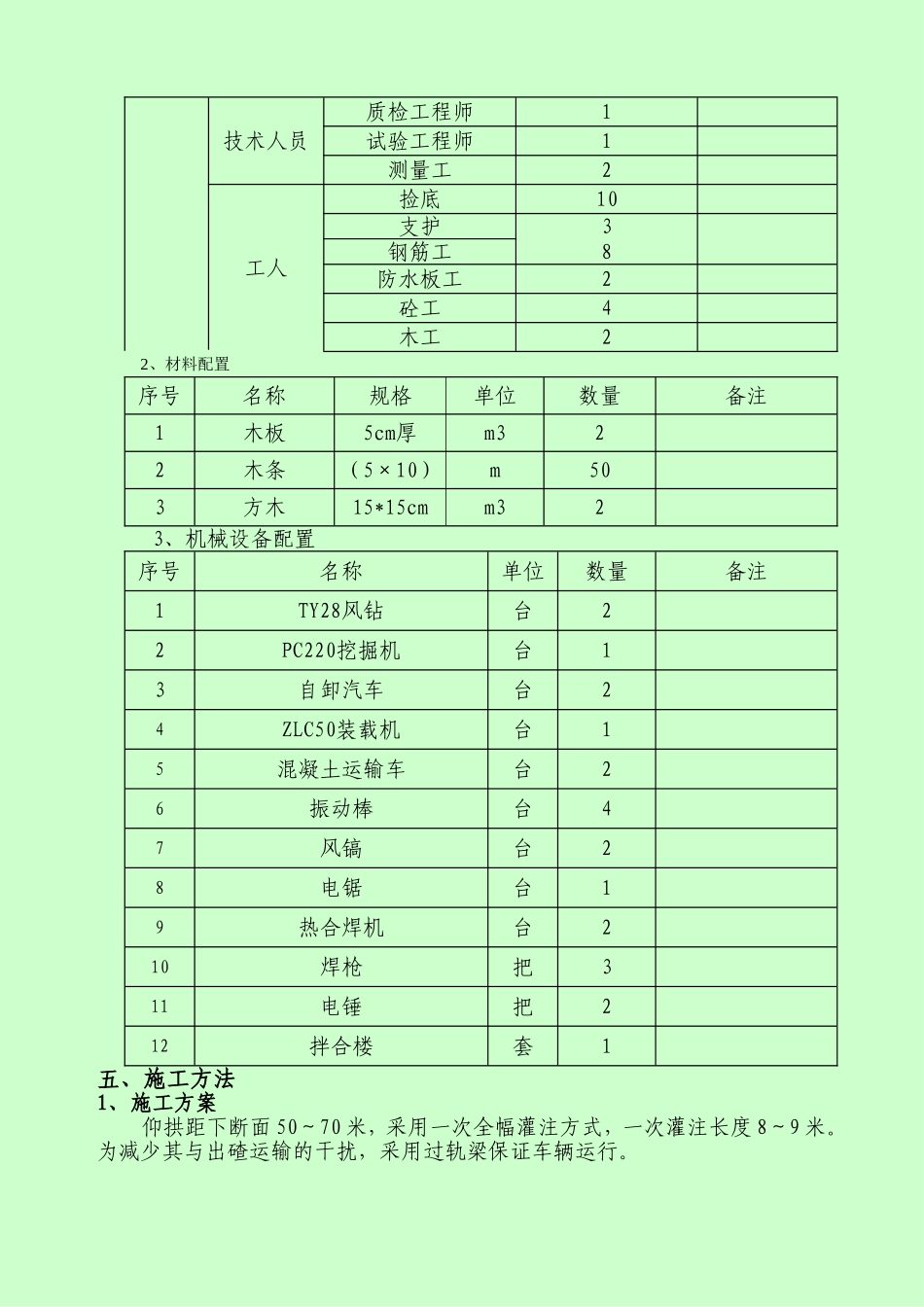

周家山隧道左线仰拱铺底施工方案编号：版号：编制：日期年月日复核：日期年月日审核：日期年月日批准：日期年月日山西路桥集团太古高速公路S4标项目经理部二00九年七月九日周家山隧道左线仰拱铺底施工方案一、编制依据1、太原至古交段高速公路第四合同段施工图。2、国家、交通部现行施工规范及验收标准和国家、地方的有关政策和法规。3、本单位施工队伍、技术装备能力及施工实践经验。二、编制范围周家山隧道左先仰拱及仰拱填充施工，主要工程数量如下表所示。线别起点里程迄点里程围岩级别长度m支护参数左线ZK16+245ZK16+110Ⅴ级浅埋135仰拱：C30钢筋砼，厚45cm填充：C15片石砼三、计划工期计划开工日期：左线2009年7月16日开工。计划单口跳挖，开2个工作面，单工作面每5天一个循环，每循环进尺8～9米，月进尺96～108米四、资源配置1、人员配置序号类别工种人数备注衬砌班管服班长1值班调度1技术人员质检工程师1试验工程师1测量工2工人捡底10支护3钢筋工8防水板工2砼工4木工22、材料配置序号名称规格单位数量备注1木板5cm厚m322木条（5×10）m503方木15*15cmm323、机械设备配置序号名称单位数量备注1TY28风钻台22PC220挖掘机台13自卸汽车台24ZLC50装载机台15混凝土运输车台26振动棒台47风镐台28电锯台19热合焊机台210焊枪把311电锤把212拌合楼套1五、施工方法1、施工方案仰拱距下断面50～70米，采用一次全幅灌注方式，一次灌注长度8～9米。为减少其与出碴运输的干扰，采用过轨梁保证车辆运行。仰拱铺底施工纵面图附注：本图尺寸以米计注：本图尺寸以毫米计仰拱铺底施工顺序图2、施工顺序仰拱施工顺序如下：Ⅰ仰拱开挖Ⅱ仰拱初期支护Ⅲ钢筋绑扎Ⅳ排水管铺设Ⅴ止水带安装Ⅵ关模Ⅶ仰拱衬砌砼灌注Ⅷ仰拱填充砼灌注Ⅸ混凝土养护Ⅹ台车关模仰拱铺底施工平面图1仰拱铺底施工平面图2仰拱铺底施工平面图3注：本图标注尺寸为毫米Ⅴ级围岩浅埋段复合式仰拱衬砌断面图3、开工施工里程排组周家山隧道左线，计划从暗洞口开始两组过轨梁同时跳挖施工，第一组过轨梁施工里程为ZK16+245～237，为保证过轨梁之间行驶车辆畅通，第二组过轨梁与第一组间隔20米，施工里程为ZK16+217～209，第二组过轨梁与下断面间隔20米，以保证开挖、出渣施工工序畅通。两组过轨梁依次向掌子面方向跳挖施工。4、施工方法4.1仰拱初支4.1.1测量放线测量组将隧道中线及控制标高设于边墙上，并做好标记。4.1.2仰拱开挖每循环开挖长度8～9m，采用半边开挖半边通车，仰拱采用挖掘机开挖，局部坚石采用松动爆破，装载机装碴，开挖尺寸见附图，控制超挖，严禁欠挖。注：本图标注尺寸以毫米计Ⅴ级围岩浅埋段仰拱开挖尺寸图4.1.3安设仰拱拱架仰拱开挖、安设过轨梁完成后，进行拱架安设，拱架采用工I20工钢加工，纵向间距与上部拱架相同，与下断面拱架采用螺栓连接，使拱架封闭成环，纵向连接钢筋采用φ22钢筋，环向间距1.0m。钢筋网纵向采用φ6钢筋，环向采用φ6钢筋，网格间距20*20cm。4.1.4初支砼施工仰拱初支砼采用C25混凝土进行灌注。4.2仰拱初支质量保证措施4.2.1开挖要严格控制超、欠挖；4.2.2钢筋焊接必须满足规范要求，单面焊焊接长度达到10d，双面焊焊接长度达到5d，焊缝要求饱满，无虚焊漏焊；4.2.3原材料必须经实验检查合格后方可使用；4.2.4必须将底部虚碴清除干净，集水及时排除。4.3仰拱衬砌钢筋安设钢筋安设见附钢筋图，外层主筋总长11.36m，仰拱面外预留长度分别为0.6cm、1.27cm，内层钢筋总长10.13m，预留长度分别为0.74cm、1.34cm，长短交错布置。挡头采用木板，纵向预留钢筋与下循环连接。注：本图标注尺寸以毫米计Ⅴ级围岩浅埋段复合式衬砌仰拱钢筋图钢筋搭接采用帮条单面焊接，焊接接头的搭接长度为钢筋直径的10倍，主筋（φ22）搭接22cm，纵向钢筋（φ16）搭接16cm。在任一截面（1m范围）内，搭接接头钢筋的截面积，对受拉钢筋不宜超过钢筋总面积的25％，对受压钢筋相应的数值为50％。钢筋安装位置的允许误差，应不超过下表的规定。编号内容允许误差（mm）1主筋间距±102两层钢筋之间的间距±53箍筋间距+0，+204.4钢筋安设质量保证措施4.4.1钢筋的防护与储存4.4.1.1钢筋应存放在地面以上的平台、垫木或其它...
