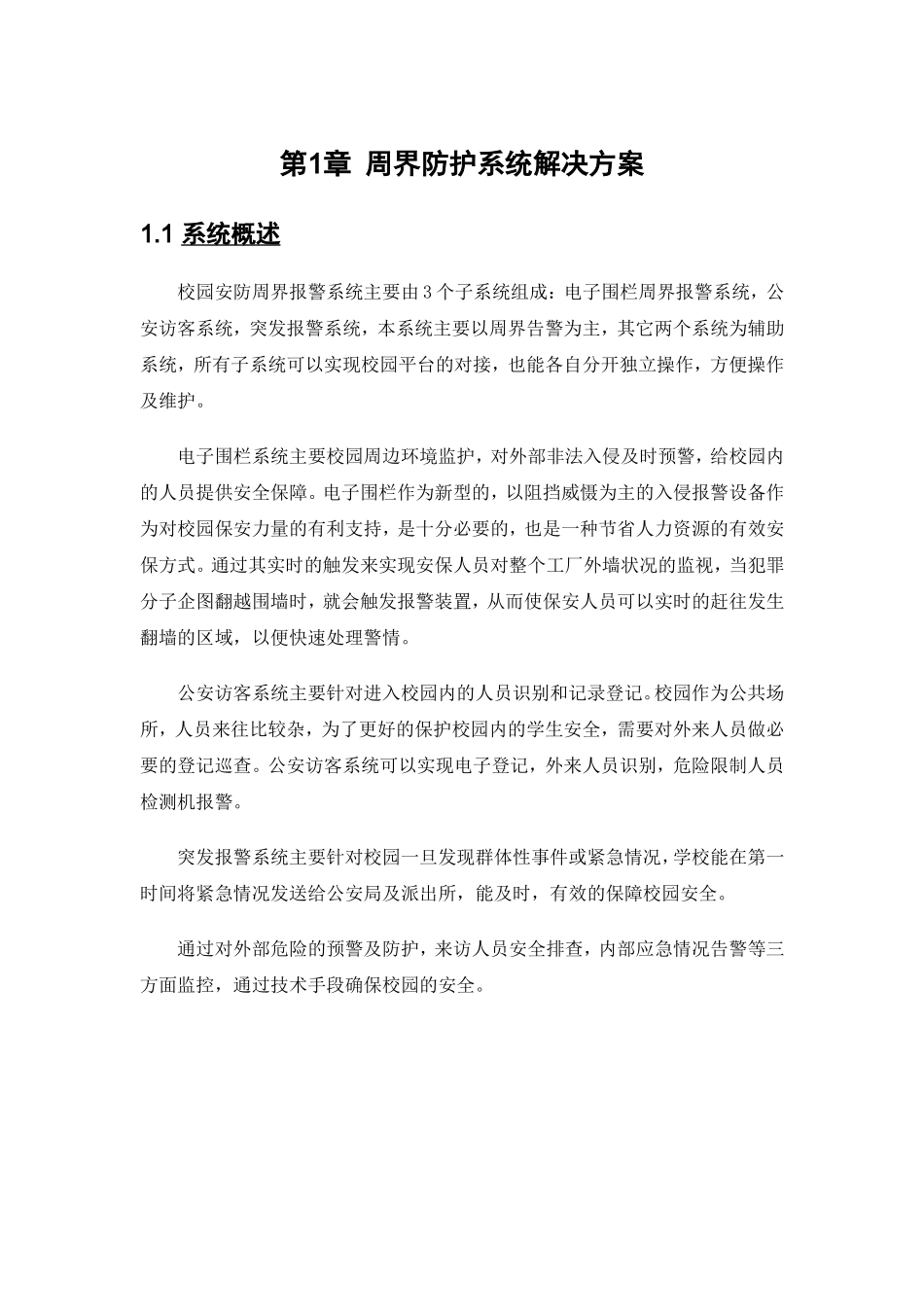

第1章周界防护系统解决方案1.1系统概述校园安防周界报警系统主要由3个子系统组成：电子围栏周界报警系统，公安访客系统，突发报警系统，本系统主要以周界告警为主，其它两个系统为辅助系统，所有子系统可以实现校园平台的对接，也能各自分开独立操作，方便操作及维护。电子围栏系统主要校园周边环境监护，对外部非法入侵及时预警，给校园内的人员提供安全保障。电子围栏作为新型的，以阻挡威慑为主的入侵报警设备作为对校园保安力量的有利支持，是十分必要的，也是一种节省人力资源的有效安保方式。通过其实时的触发来实现安保人员对整个工厂外墙状况的监视，当犯罪分子企图翻越围墙时，就会触发报警装置，从而使保安人员可以实时的赶往发生翻墙的区域，以便快速处理警情。公安访客系统主要针对进入校园内的人员识别和记录登记。校园作为公共场所，人员来往比较杂，为了更好的保护校园内的学生安全，需要对外来人员做必要的登记巡查。公安访客系统可以实现电子登记，外来人员识别，危险限制人员检测机报警。突发报警系统主要针对校园一旦发现群体性事件或紧急情况，学校能在第一时间将紧急情况发送给公安局及派出所，能及时，有效的保障校园安全。通过对外部危险的预警及防护，来访人员安全排查，内部应急情况告警等三方面监控，通过技术手段确保校园的安全。1.2方案设计1.2.1周界告警系统防区设置：本项周界总长24000米，墙体为实体围墙和铁栅栏，地形不规则，根据现场要求安全等级和当地气候条件及围墙情况，前端使用高强度不锈钢合金线，采用4线制垂直安装或是向外倾斜安装，电子围栏的高度是0.8m,，合金线间距为0.15-0.2m，共设160个防区。采用键盘控制或软件控制，也可两者同时控制形成集威慑、阻挡、报警为一体的周界安全防范报警系统。电子围栏报警系统控制中心设在总控室，各防区主机通过485总线连接到总控室，可越级管理察看。键盘控制：485总线连接到键盘即可，每个键盘可控制1—32个防区，单个系统需要一套控制键盘或软件，本项目需要40套控制键盘，进行布撤防，恢复报警键盘显示防区编号、防区状态、地理位置、已布防数、未布防数；有警情时能清楚显示防区报警情况（报警的防区，报警方式），并带有报警声音，能够及时通知相关安保人员，及时做出快速处理；主机有三种报警方式：断线、短路、防拆；可设置密码保护，防止不必要的人误操作。软件控制：485总线连接到网络转换器，将485信号转成网络信号，接交换机然后连接到电脑。用电子围栏管理软件直接控制所有防区，超过15个防区则用网络版软件来建立局域网，可同时控制几百个防区。软件控制可实现的功能：统一布、撤防，单独防区布、撤防，报警复位；软件内有一个巡检窗口，实时显示防区编号、防区状态、地理位置、防区总数、已布防数、未布防数；内置电子地图，有警情时自动弹出电子地图，能清楚显示防区报警情况（报警的防区，报警方式，报警时间），并带有报警声音，报警的同时就通知相关安保人员，以便快速处理；主机有四种报警方式：断线、短路、防拆、通信失败；报警软件有保留信息功能，可以进行查询及打印；可设置一般用户和超级用户，防止不必要的人误操作。与灯光联动：电子围栏与现场灯光联动，在每台电子围栏主机内加装一套继电器，当电子围栏发出报警信号时，同时启动灯光照明，实现联动。与安防设备联动：485总线通过网络转换器，将485信号转成网络信号，接交换机，然后连接到电脑。如果需要与其他安防设备联动：则需要在接网络转换器的同时再连接到联动模块，每1个联动模块可以带8个防区的开关量输出，与前端主机一一对应，再连接到相应的硬盘录像机或者电话拨号器等设备的开关量接收端即可实现联动报警地址模块：本项目系统内需要配置红外对射等其它开关量信号控制的安防产品，可直接加地址模块接入电子围栏系统，实现联动整体控制。前端配件：每个防区的围栏前端由电压线、不锈钢合金线、不锈钢终端杆、承力杆、中间杆、紧线器、避雷器、绝缘子等设备组成。在围栏始端、末端、大门及转角或直线每60—70米安装一根终端杆；每16—20米安装一根承力杆，每4-5米安装一根中间杆，每10米安装一个警示牌，每...
