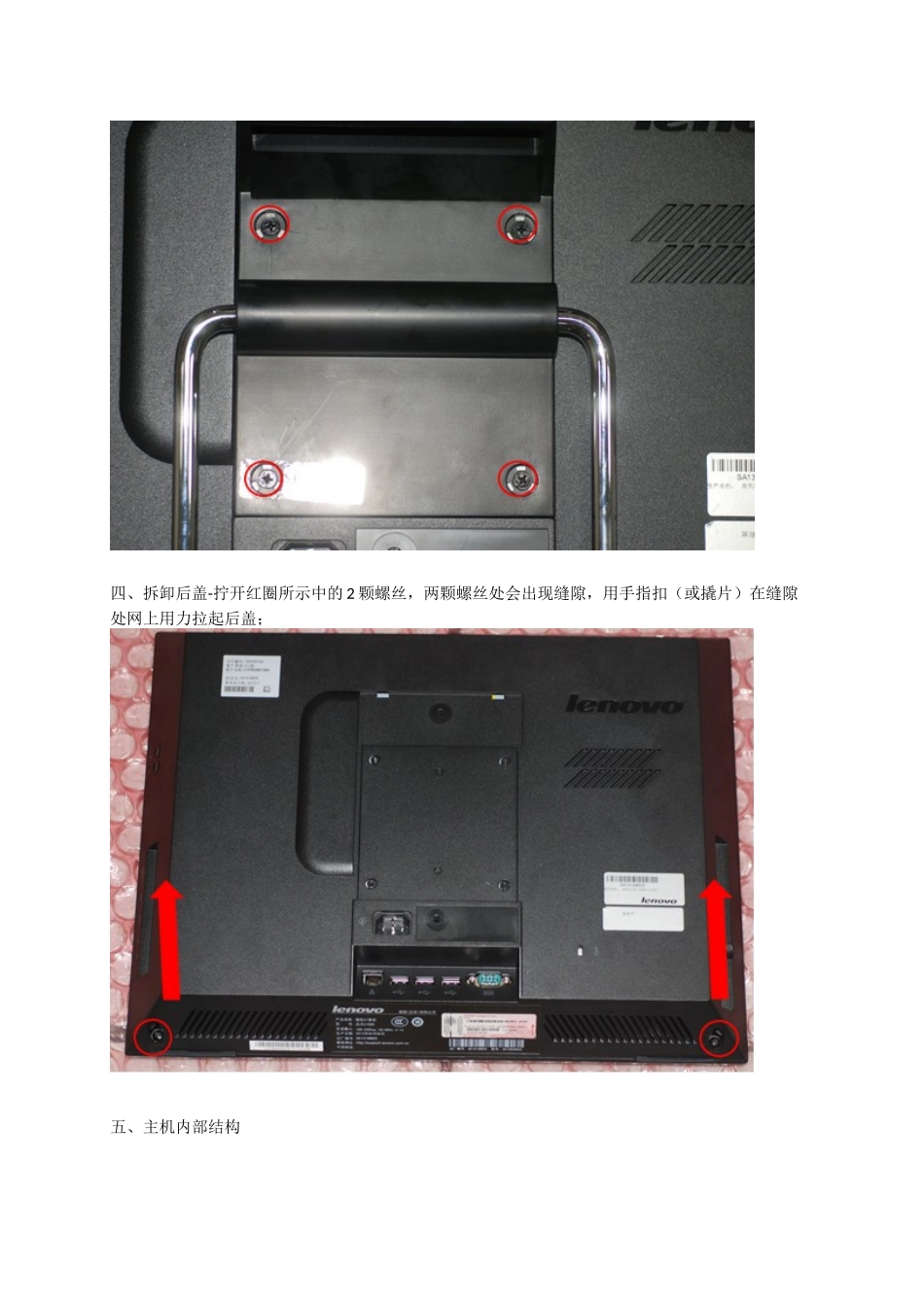

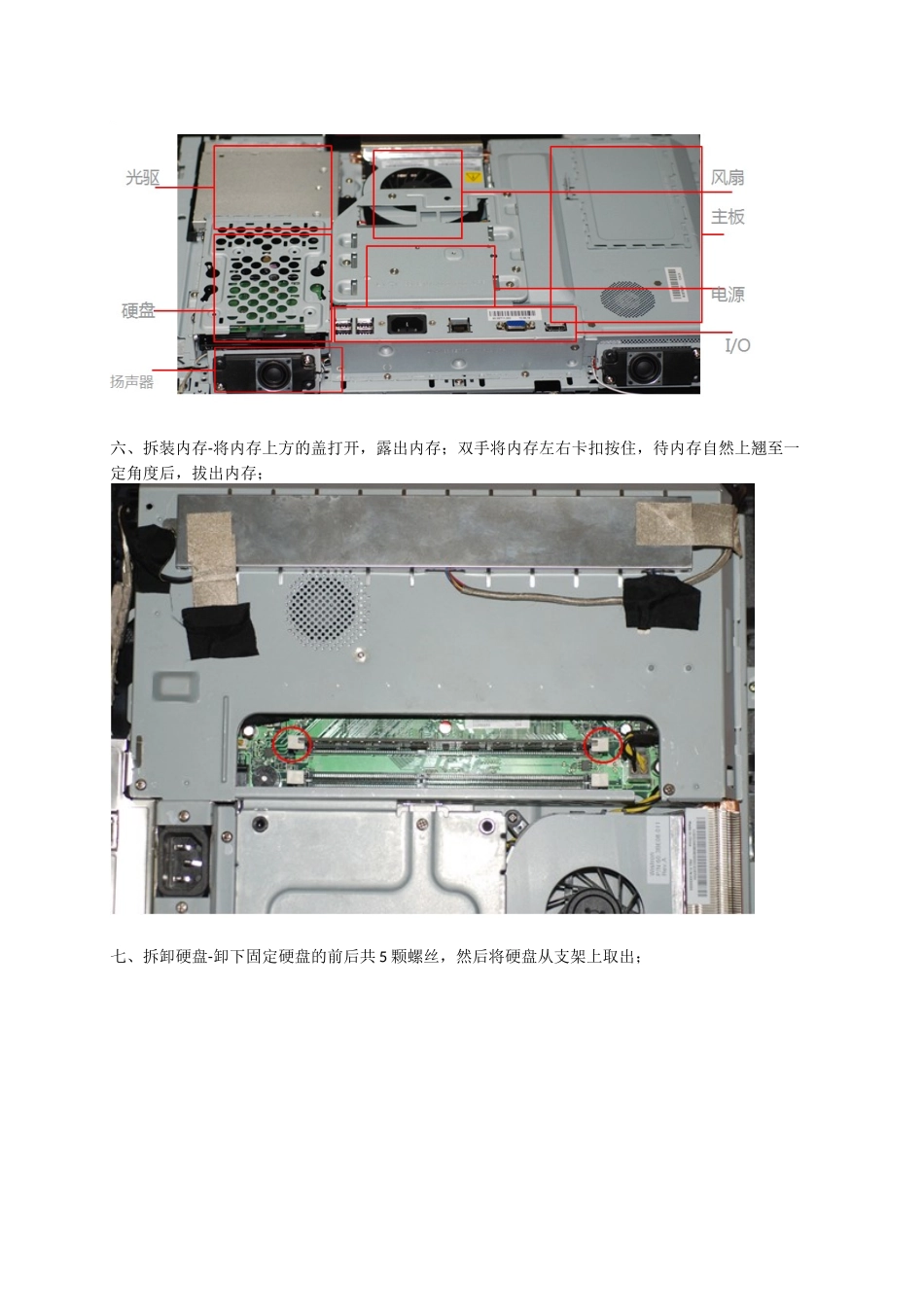

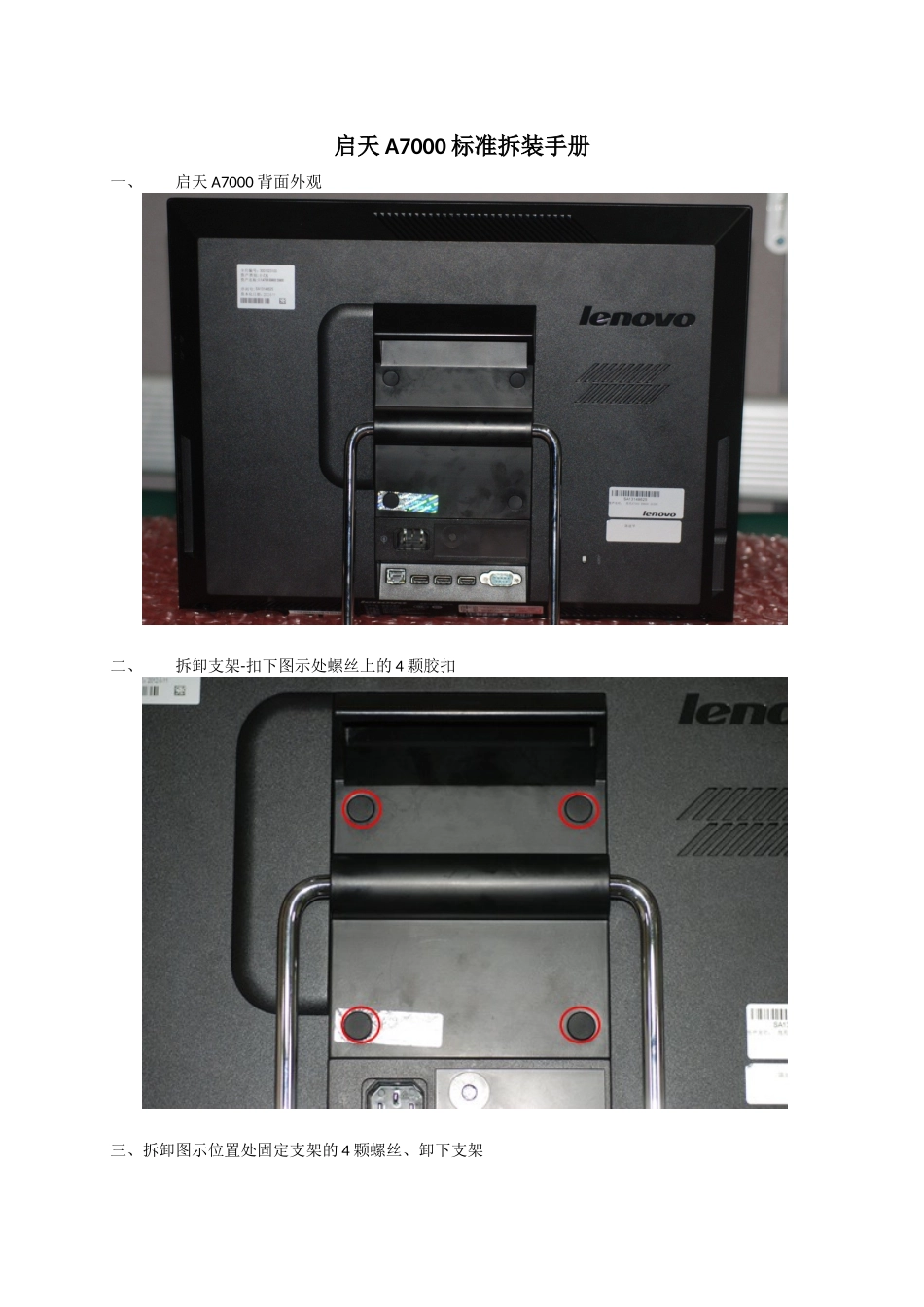

启天A7000标准拆装手册一、启天A7000背面外观二、拆卸支架-扣下图示处螺丝上的4颗胶扣三、拆卸图示位置处固定支架的4颗螺丝、卸下支架四、拆卸后盖-拧开红圈所示中的2颗螺丝,两颗螺丝处会出现缝隙,用手指扣(或撬片)在缝隙处网上用力拉起后盖;五、主机内部结构六、拆装内存-将内存上方的盖打开,露出内存;双手将内存左右卡扣按住,待内存自然上翘至一定角度后,拔出内存;七、拆卸硬盘-卸下固定硬盘的前后共5颗螺丝,然后将硬盘从支架上取出;八、卸除固定光驱的1颗螺丝,然后如图示箭头向右推出光驱九、拆除背光板(逆变器)-卸下固定背光板护罩的1颗螺丝(黑色胶布下,先将胶布揭起),拔掉背光板的连线,卸下固定背光板的2颗螺丝,取下背光板;十、拆卸主板护罩-1.卸除固定主板护罩与屏模组的两颗螺丝,然后推出主板护罩;(推出主板护罩后请小心翻转到铁盖背面,将一根风扇连接线从主板拔出后才可拆下主板护罩)2.如图所示,拔出风扇与I/O板的连接线后取下主板护罩;十一、拆卸I/O模块-卸除固定串口的2颗螺丝,然后取下I/O模块的挡片;卸除图示位置处固定I/O模块的2颗螺丝,然后取下I/O模块;(注意I/O模块椭圆标示处下方还有两个卡扣)。拔出I/O模块上的连接线,取下I/O模块。十二、拆下主板护罩上的风扇(SYSFAN2)1.拆下图示位置处的2颗螺丝;2.从主板护罩上取下风扇。十三、拆卸交流电源接口-1.拆下图示位置处的2颗螺丝;2.拆下图示位置处固定电源接口的2颗螺丝;3.将固定电源接口的铁件取下。十四、卸掉电源护盖-卸除固定电源护盖的4颗螺丝,然后取下电源护盖十五、拆卸散热模块-1.卸除固定风扇的4颗螺丝,拔下风扇与主板的连线;,注意风扇与热管接触的金属箔,避免撕破。2.按标示顺序拧松固定热管的4颗螺丝,然后向上取下热导管;十六、拆卸电源模块-1.卸除固定电源模块的3颗螺丝;2.拔下电源与主板的连线,拆下电源模块。十七、拆卸主板-1.拔下与主板连接的所有线;2.拆下规定散热片的4颗螺丝,取下散热片;3.卸除固定主板的4颗螺丝,然后取下主板;十八、拆SATA线,SATAPower线-拆下图示位置处的2颗螺丝,小心取下SATA线,SATAPower线。十九、拆屏模组-拆下圆形标示处的螺丝,取下边框;拆下椭圆标示处的螺丝,使屏和铁件分离。二十、拆屏框上的扬声器、开关-拆除屏框后,从屏框上拆下扬声器和开关,电源显示灯。二十一、拆除屏线-如箭头方向按住两端的屏线卡扣,向下移除屏线
