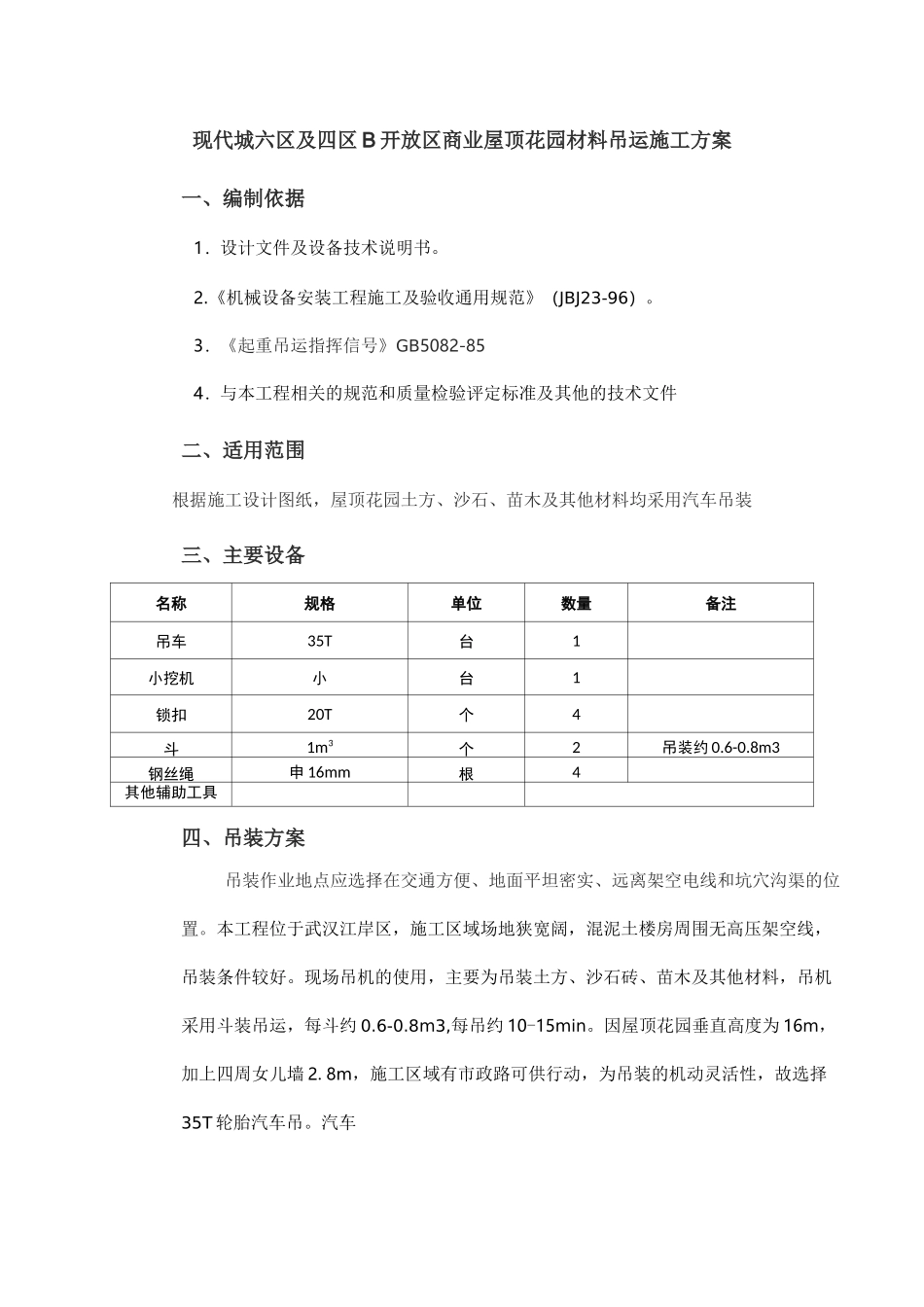

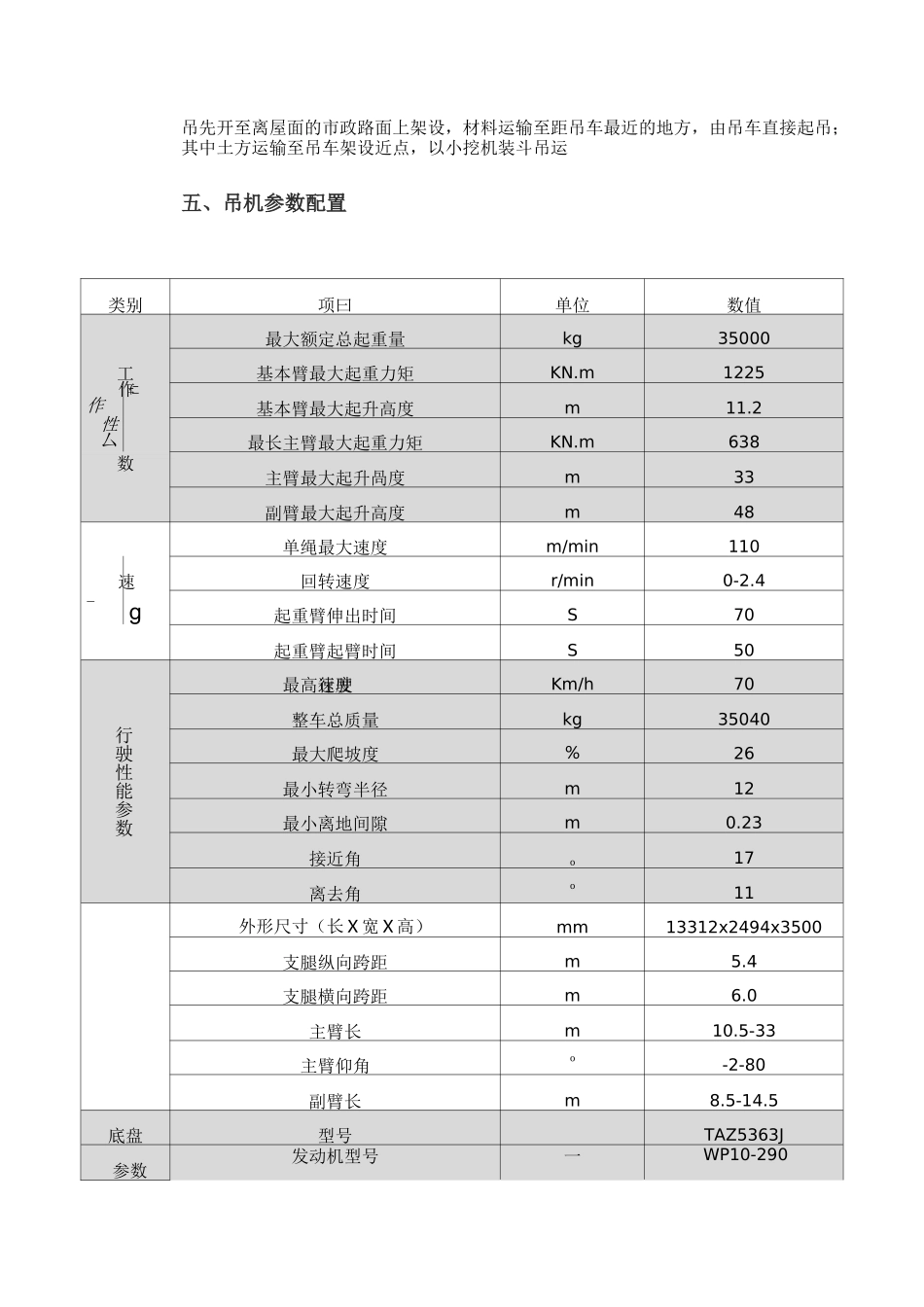

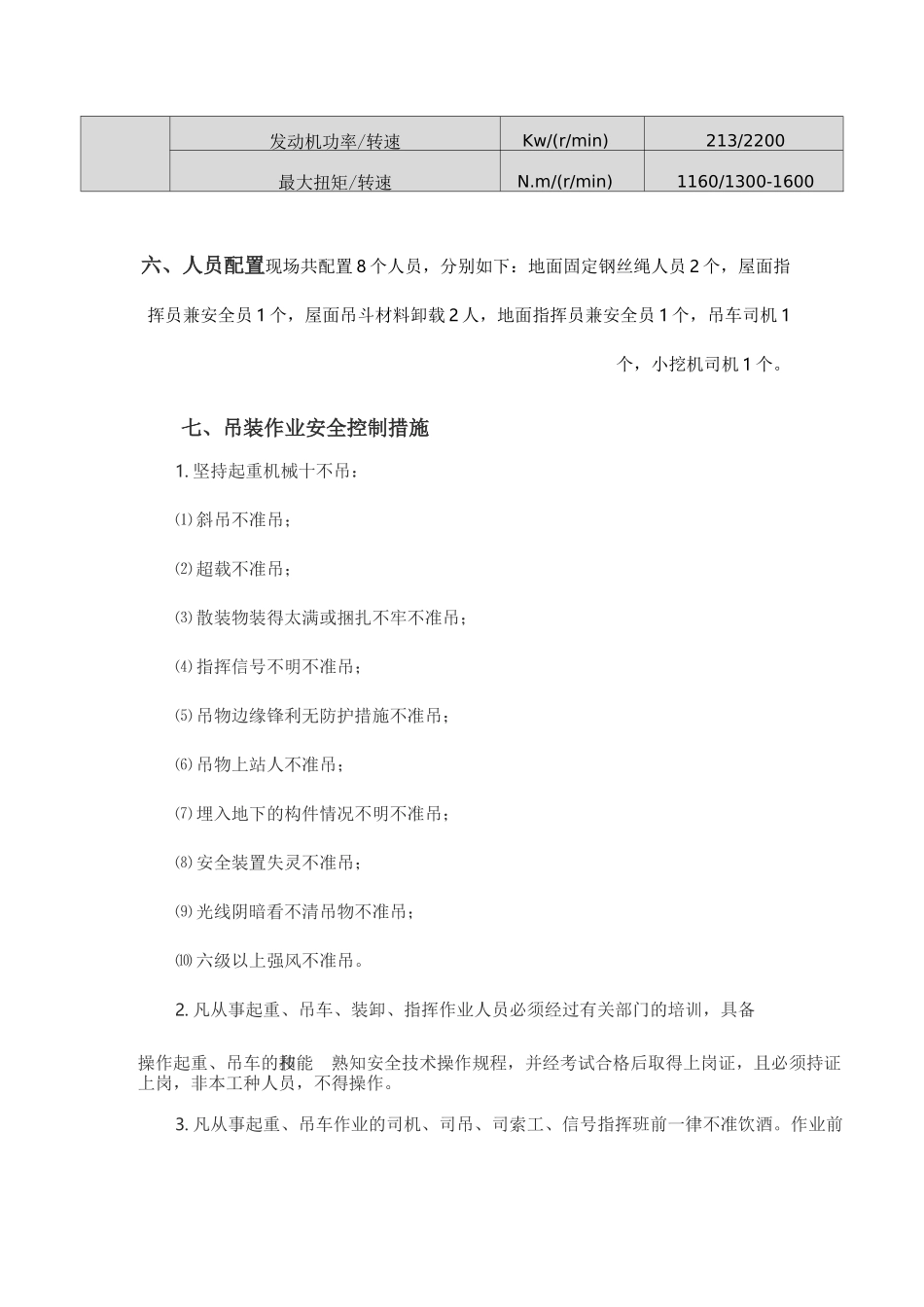

现代城六区及四区 B 开放区商业屋顶花园材料吊运施工方案一、编制依据1．设计文件及设备技术说明书。2.《机械设备安装工程施工及验收通用规范》（JBJ23-96）。3．《起重吊运指挥信号》GB5082-854．与本工程相关的规范和质量检验评定标准及其他的技术文件二、适用范围根据施工设计图纸，屋顶花园土方、沙石、苗木及其他材料均采用汽车吊装三、主要设备名称规格单位数量备注吊车35T台1小挖机小台1锁扣20T个4斗1m3个2吊装约 0.6-0.8m3钢丝绳申 16mm根4其他辅助工具四、吊装方案吊装作业地点应选择在交通方便、地面平坦密实、远离架空电线和坑穴沟渠的位置。本工程位于武汉江岸区，施工区域场地狭宽阔，混泥土楼房周围无高压架空线，吊装条件较好。现场吊机的使用，主要为吊装土方、沙石砖、苗木及其他材料，吊机采用斗装吊运，每斗约 0.6-0.8m3,每吊约 10-15min。因屋顶花园垂直高度为 16m，加上四周女儿墙 2.8m，施工区域有市政路可供行动，为吊装的机动灵活性，故选择35T 轮胎汽车吊。汽车吊先开至离屋面的市政路面上架设，材料运输至距吊车最近的地方，由吊车直接起吊；其中土方运输至吊车架设近点，以小挖机装斗吊运五、吊机参数配置类别项曰单位数值工最大额定总起重量kg35000基本臂最大起重力矩KN.m1225作作性厶冃仁基本臂最大起升高度m11.2最长主臂最大起重力矩KN.m638数主臂最大起升咼度m33副臂最大起升高度m48单绳最大速度m/min110速-g回转速度r/min0-2.4起重臂伸出时间S70起重臂起臂时间S50行驶性能参数最高行驶速度Km/h70整车总质量kg35040最大爬坡度%26最小转弯半径m12最小离地间隙m0.23接近角o17离去角o11外形尺寸（长 X 宽 X 高）mm13312x2494x3500支腿纵向跨距m5.4支腿横向跨距m6.0主臂长m10.5-33主臂仰角o-2-80副臂长m8.5-14.5底盘型号TAZ5363J参数发动机型号一WP10-290发动机功率/转速Kw/(r/min)213/2200最大扭矩/转速N.m/(r/min)1160/1300-1600六、人员配置现场共配置 8 个人员，分别如下：地面固定钢丝绳人员 2 个，屋面指挥员兼安全员 1 个，屋面吊斗材料卸载 2 人，地面指挥员兼安全员 1 个，吊车司机 1个，小挖机司机 1 个。七、吊装作业安全控制措施1. 坚持起重机械十不吊：⑴ 斜吊不准吊；⑵ 超载不准吊；⑶ 散装物装得太满或捆扎不牢不准吊；⑷ 指挥信号不明不准吊；⑸ 吊物边缘锋利无防护措施不准吊；⑹ 吊物上站人不准吊；⑺ 埋入地下的构件情况不明不准吊；⑻ 安全装置失灵不准吊；⑼...
