树脂瓦建筑施工组织设计

树脂瓦建筑施工组织设计_第1页
1/12
树脂瓦建筑施工组织设计_第2页
2/12
树脂瓦建筑施工组织设计_第3页
3/12

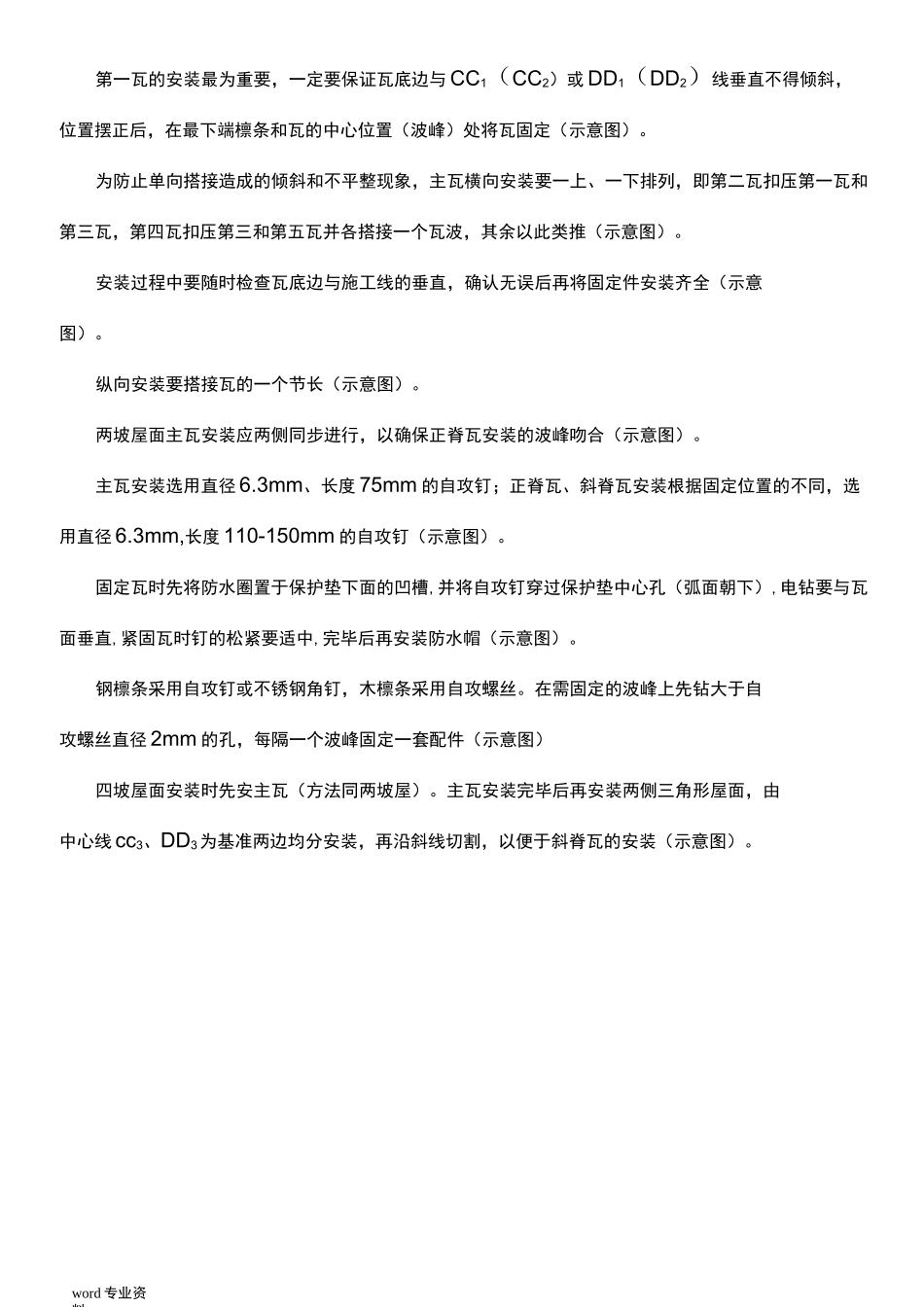

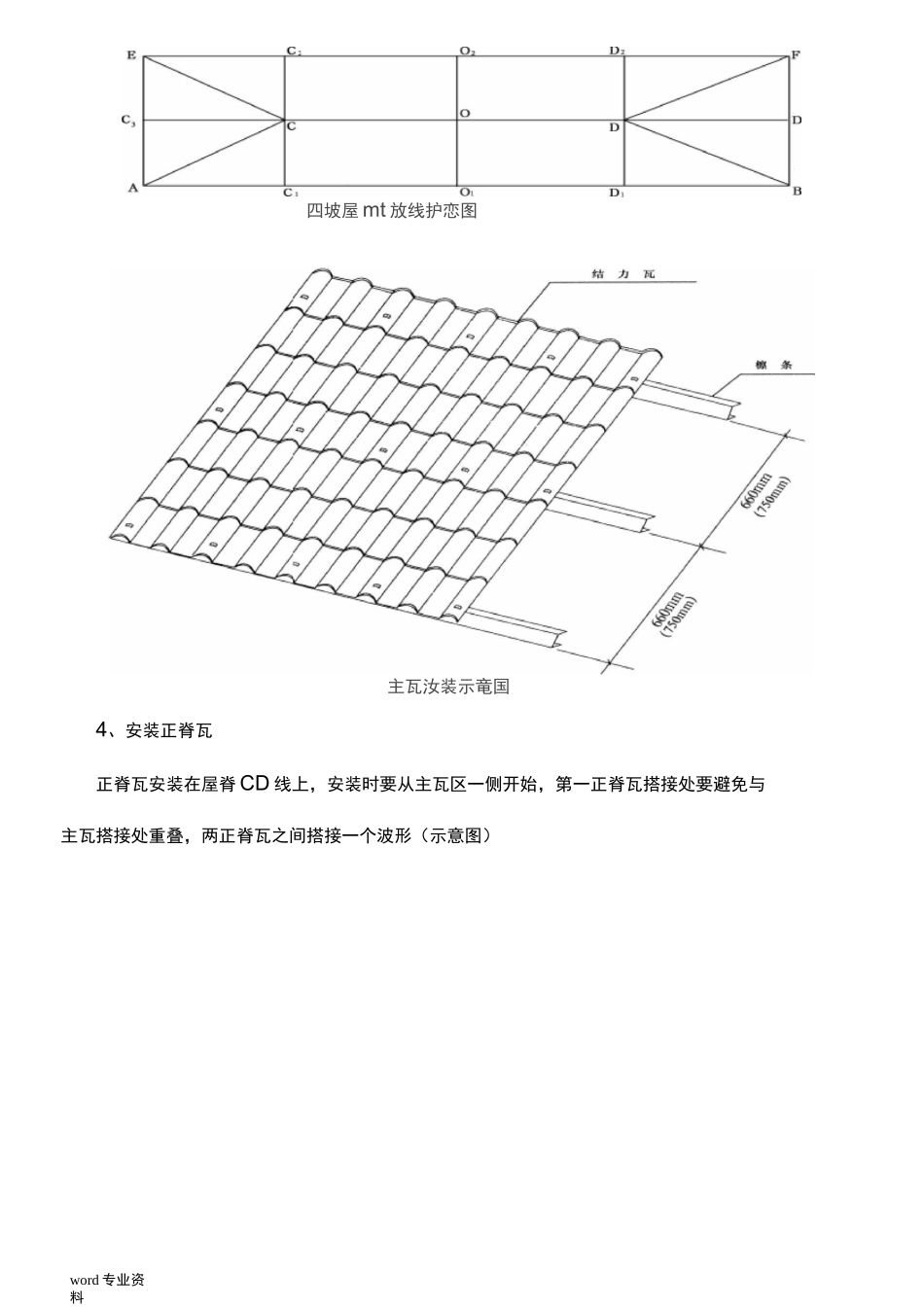

word 专业资料树脂瓦施工方案一、安装工具及配件1、工具:工程线、手提电钻、电钻钻头套筒、手提切割机、卷尺、钢尺、扳手、手提磨光机。2、配件:防水圈、保护垫、自攻钉、自攻木螺丝、不锈钢角钩、防水帽。3、附料:树脂胶、树脂粉,(施工中出现钻孔钻错现象将两种材料拌合后添补)。二、屋面要求1、坡度树脂瓦适用于坡度为 20~80 度的坡屋面。2、檩条树脂瓦骨架采用 30x30x1.5 方管间距 660--750 血。三、树脂瓦安装1、放线安装前应根据现场屋面情况进行放线,这样有助于安装瓦时达到横平竖直,保证安装质量及达到美观效果(四坡屋面放线示意图)。2、安装主瓦两坡屋面主瓦安装时,一侧波峰中心与 CC1(CC2)或 DD1(DD2)线重合,主瓦上、下部都应与 CD、AB 线平行,并从一侧(CC1或 DD]线)开始安装(示意图)。word 专业资料第一瓦的安装最为重要,一定要保证瓦底边与 CC1(CC2)或 DD1(DD2)线垂直不得倾斜,位置摆正后,在最下端檩条和瓦的中心位置(波峰)处将瓦固定(示意图)。为防止单向搭接造成的倾斜和不平整现象,主瓦横向安装要一上、一下排列,即第二瓦扣压第一瓦和第三瓦,第四瓦扣压第三和第五瓦并各搭接一个瓦波,其余以此类推(示意图)。安装过程中要随时检查瓦底边与施工线的垂直,确认无误后再将固定件安装齐全(示意图)。纵向安装要搭接瓦的一个节长(示意图)。两坡屋面主瓦安装应两侧同步进行,以确保正脊瓦安装的波峰吻合(示意图)。主瓦安装选用直径 6.3mm、长度 75mm 的自攻钉;正脊瓦、斜脊瓦安装根据固定位置的不同,选用直径 6.3mm,长度 110-150mm 的自攻钉(示意图)。固定瓦时先将防水圈置于保护垫下面的凹槽,并将自攻钉穿过保护垫中心孔(弧面朝下),电钻要与瓦面垂直,紧固瓦时钉的松紧要适中,完毕后再安装防水帽(示意图)。钢檩条采用自攻钉或不锈钢角钉,木檩条采用自攻螺丝。在需固定的波峰上先钻大于自攻螺丝直径 2mm 的孔,每隔一个波峰固定一套配件(示意图)四坡屋面安装时先安主瓦(方法同两坡屋)。主瓦安装完毕后再安装两侧三角形屋面,由中心线 cc3、DD3为基准两边均分安装,再沿斜线切割,以便于斜脊瓦的安装(示意图)。word 专业资料四坡屋 mt 放线护恋图主瓦汝装示竜国4、安装正脊瓦正脊瓦安装在屋脊 CD 线上,安装时要从主瓦区一侧开始,第一正脊瓦搭接处要避免与主瓦搭接处重叠,两正脊瓦之间搭接一个波形(示意图)word 专业资料正脊瓦安装示意图5、安...
