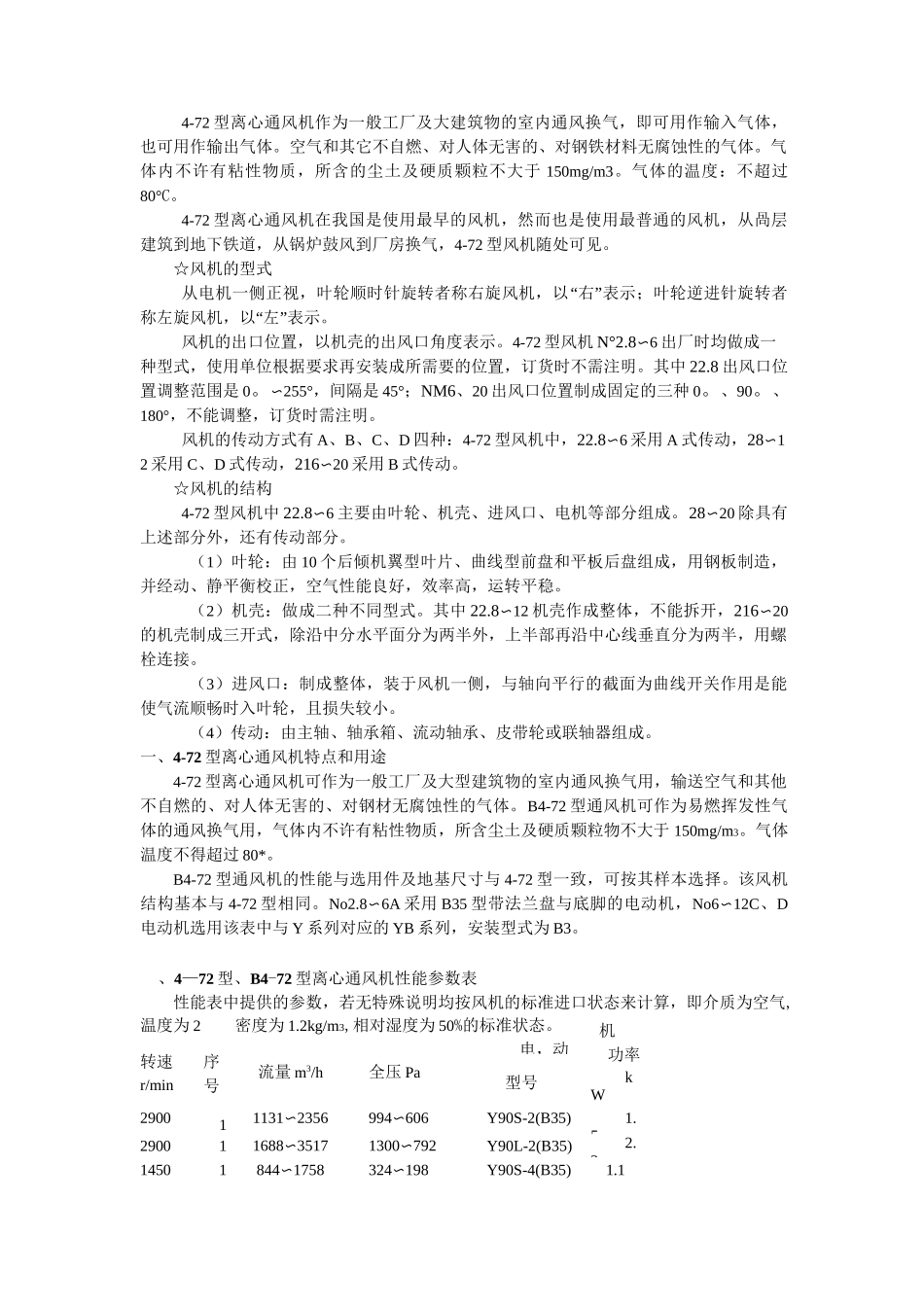

4-72 型离心通风机作为一般工厂及大建筑物的室内通风换气，即可用作输入气体，也可用作输出气体。空气和其它不自燃、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质，所含的尘土及硬质颗粒不大于 150mg/m3。气体的温度：不超过80°C。4-72 型离心通风机在我国是使用最早的风机，然而也是使用最普通的风机，从咼层建筑到地下铁道，从锅炉鼓风到厂房换气，4-72 型风机随处可见。☆风机的型式从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。风机的出口位置，以机壳的出风口角度表示。4-72 型风机 N°2.8〜6 出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。其中 22.8 出风口位置调整范围是 0。〜255°，间隔是 45°；NM6、20 出风口位置制成固定的三种 0。、90。、180°，不能调整，订货时需注明。风机的传动方式有 A、B、C、D 四种：4-72 型风机中，22.8〜6 采用 A 式传动，28〜12 采用 C、D 式传动，216〜20 采用 B 式传动。☆风机的结构4-72 型风机中 22.8〜6 主要由叶轮、机壳、进风口、电机等部分组成。28〜20 除具有上述部分外，还有传动部分。（1）叶轮：由 10 个后倾机翼型叶片、曲线型前盘和平板后盘组成，用钢板制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。（2）机壳：做成二种不同型式。其中 22.8〜12 机壳作成整体，不能拆开，216〜20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。（3）进风口：制成整体，装于风机一侧，与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。（4）传动：由主轴、轴承箱、流动轴承、皮带轮或联轴器组成。一、4-72 型离心通风机特点和用途4-72 型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。B4-72 型通风机可作为易燃挥发性气体的通风换气用，气体内不许有粘性物质，所含尘土及硬质颗粒物不大于 150mg/m3。气体温度不得超过 80*。B4-72 型通风机的性能与选用件及地基尺寸与 4-72 型一致，可按其样本选择。该风机结构基本与 4-72 型相同。No2.8〜6A 采用 B35 型带法兰盘与底脚的电动机，No6〜12C、D电动机选用该表中与 Y 系列对应的 YB 系列，安装型式为 B3。、4—72 型、B4-72 型离心...
