090109普采工作面支护设计

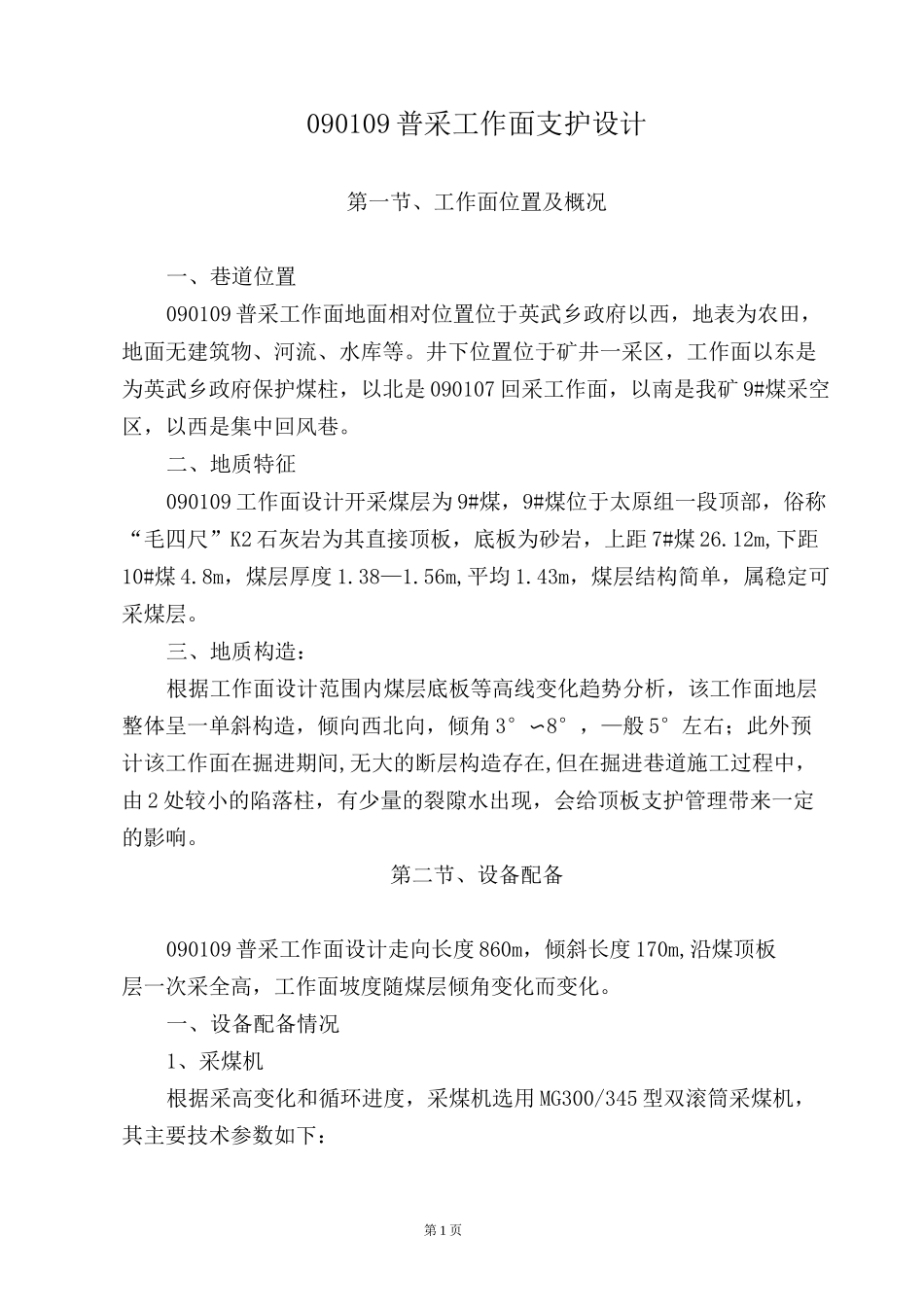

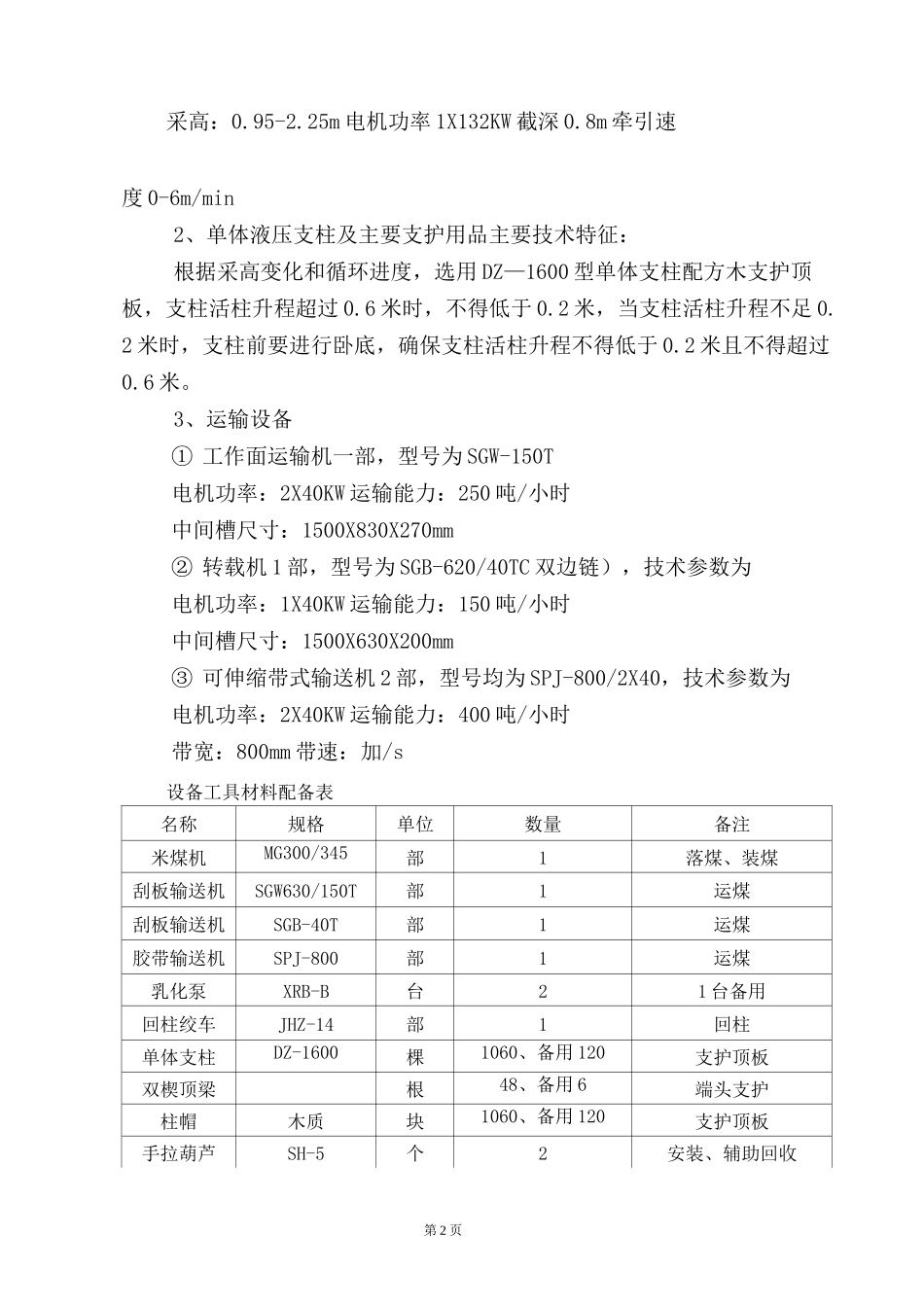

第 1 页090109 普采工作面支护设计第一节、工作面位置及概况一、巷道位置090109 普采工作面地面相对位置位于英武乡政府以西，地表为农田，地面无建筑物、河流、水库等。井下位置位于矿井一采区，工作面以东是为英武乡政府保护煤柱，以北是 090107 回采工作面，以南是我矿 9#煤采空区，以西是集中回风巷。二、地质特征090109 工作面设计开采煤层为 9#煤，9#煤位于太原组一段顶部，俗称“毛四尺”K2 石灰岩为其直接顶板，底板为砂岩，上距 7#煤 26.12m,下距10#煤 4.8m，煤层厚度 1.38—1.56m,平均 1.43m，煤层结构简单，属稳定可采煤层。三、地质构造：根据工作面设计范围内煤层底板等高线变化趋势分析，该工作面地层整体呈一单斜构造，倾向西北向，倾角 3°〜8°，—般 5°左右；此外预计该工作面在掘进期间,无大的断层构造存在,但在掘进巷道施工过程中，由 2 处较小的陷落柱，有少量的裂隙水出现，会给顶板支护管理带来一定的影响。第二节、设备配备090109 普采工作面设计走向长度 860m，倾斜长度 170m,沿煤顶板层一次采全高，工作面坡度随煤层倾角变化而变化。一、设备配备情况1、采煤机根据采高变化和循环进度，采煤机选用 MG300/345 型双滚筒采煤机，其主要技术参数如下：第 2 页采高：0.95-2.25m 电机功率 1X132KW 截深 0.8m 牵引速度 0-6m/min2、单体液压支柱及主要支护用品主要技术特征：根据采高变化和循环进度，选用 DZ—1600 型单体支柱配方木支护顶板，支柱活柱升程超过 0.6 米时，不得低于 0.2 米，当支柱活柱升程不足 0.2 米时，支柱前要进行卧底，确保支柱活柱升程不得低于 0.2 米且不得超过0.6 米。3、运输设备① 工作面运输机一部，型号为 SGW-150T电机功率：2X40KW 运输能力：250 吨/小时中间槽尺寸：1500X830X270mm② 转载机 1 部，型号为 SGB-620/40TC 双边链），技术参数为电机功率：1X40KW 运输能力：150 吨/小时中间槽尺寸：1500X630X200mm③ 可伸缩带式输送机 2 部，型号均为 SPJ-800/2X40，技术参数为电机功率：2X40KW 运输能力：400 吨/小时带宽：800mm 带速：加/s设备工具材料配备表名称规格单位数量备注米煤机MG300/345部1落煤、装煤刮板输送机SGW630/150T部1运煤刮板输送机SGB-40T部1运煤胶带输送机SPJ-800部1运煤乳化泵XRB-B台21 台备用回柱绞车JHZ-14部1回柱单体支柱DZ-1600棵1060、备用 120支护顶板双楔顶梁根48、备用 6端头支护柱帽木质块1060、...
