配电所箱变等配电设备验收标准

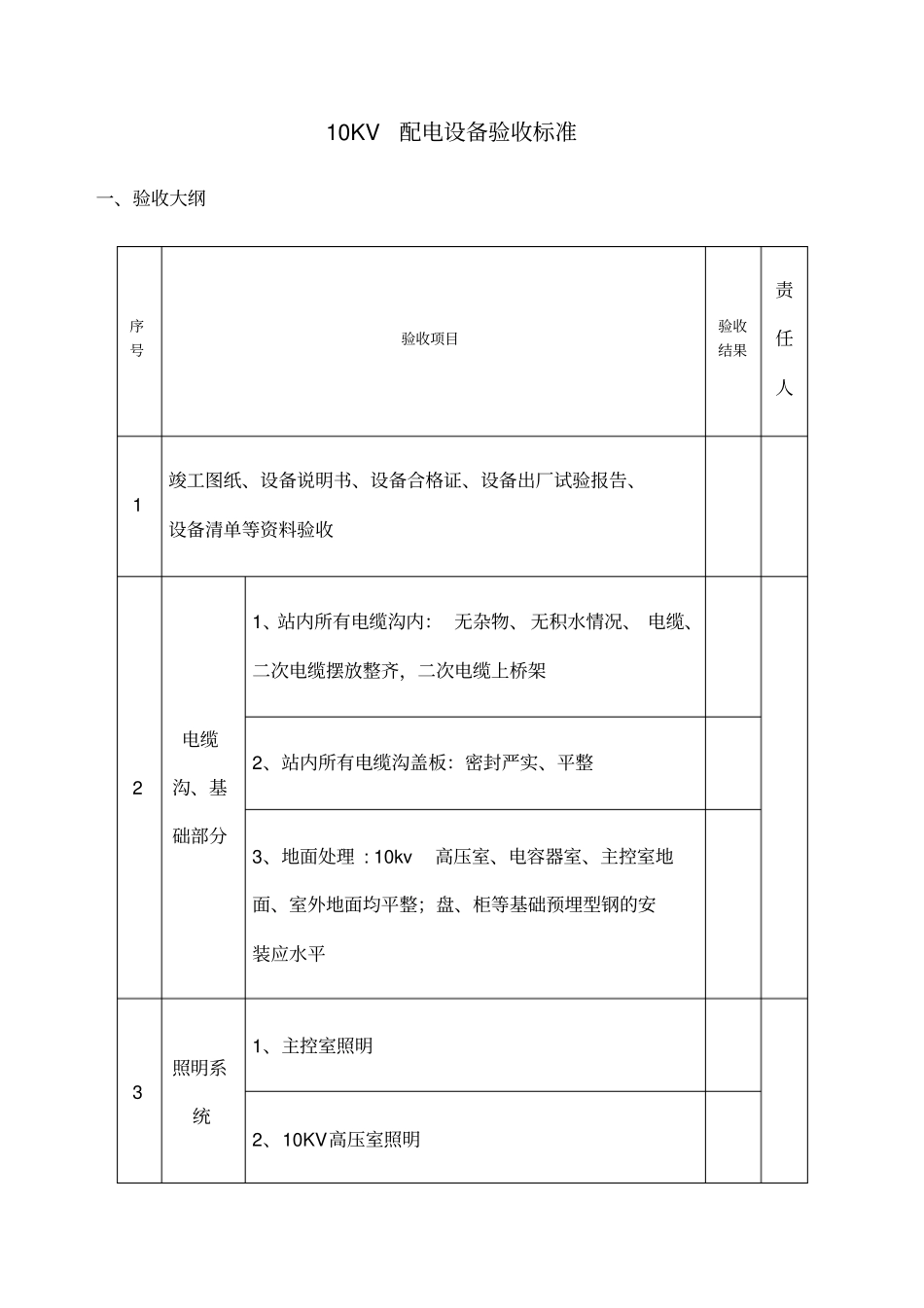

配电所箱变等配电设备验收标准_第1页
1/33

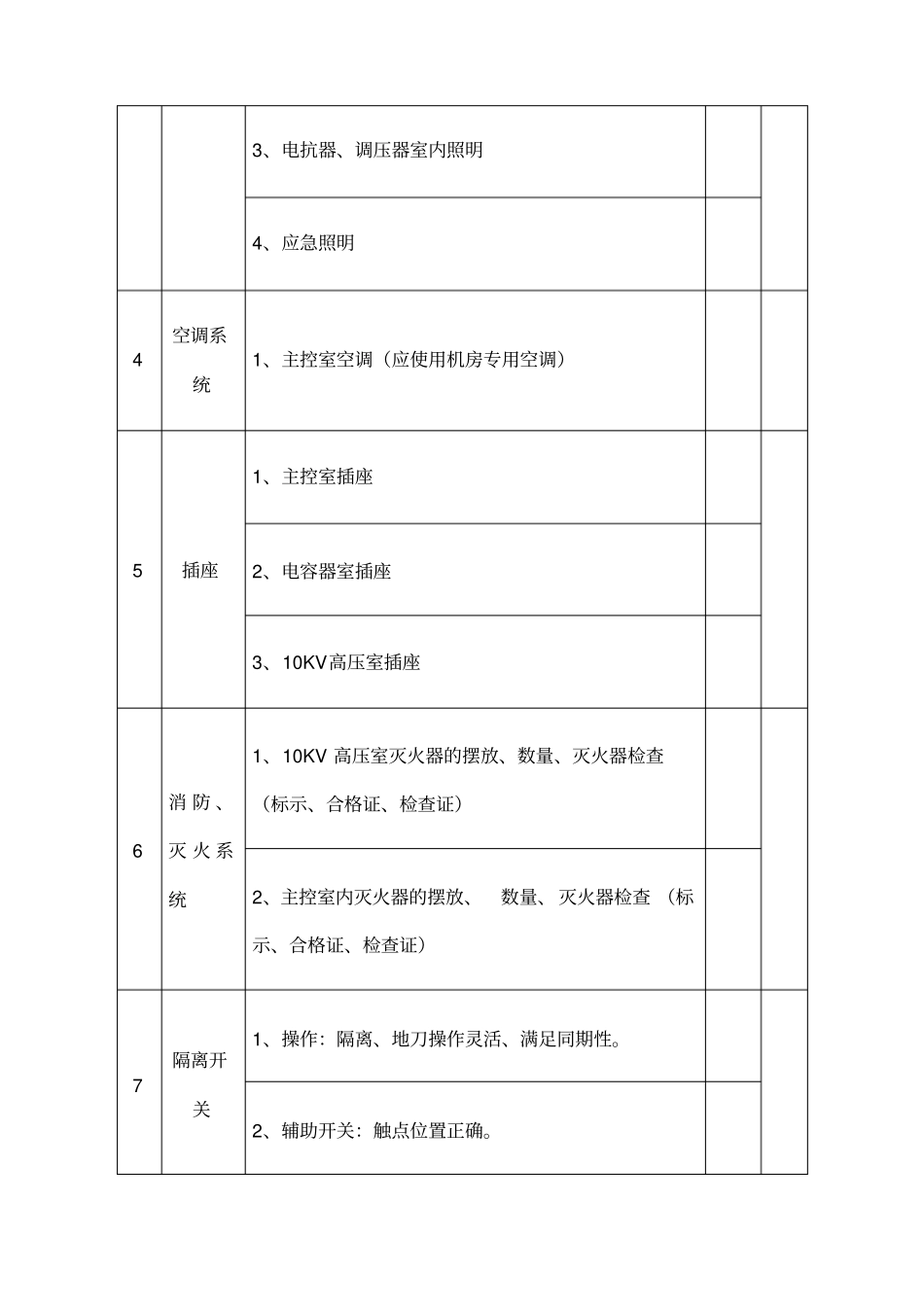

配电所箱变等配电设备验收标准_第2页
2/33

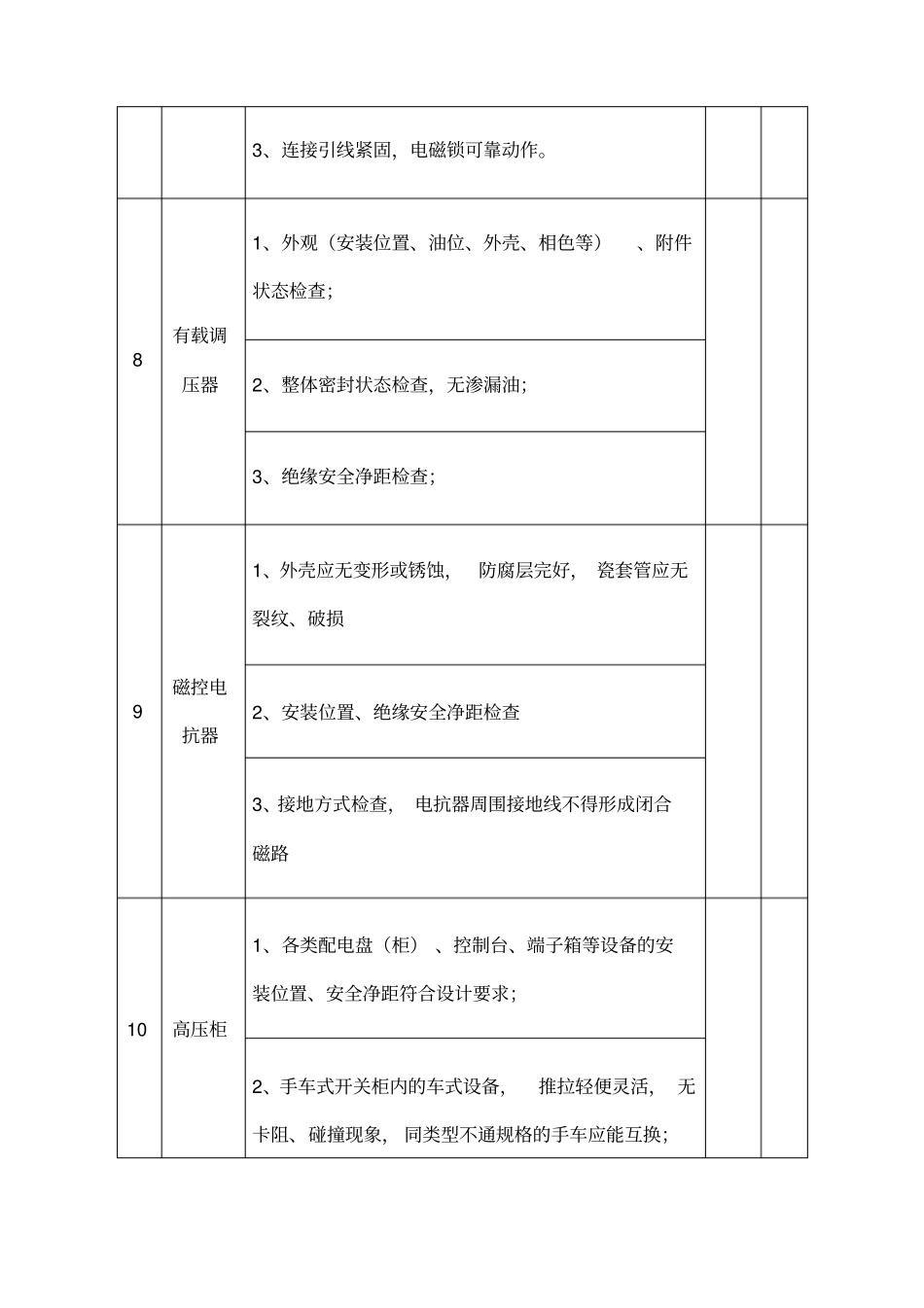

配电所箱变等配电设备验收标准_第3页
3/33
10KV配电设备验收标准一、验收大纲序号验收项目验收结果责任人1竣工图纸、设备说明书、设备合格证、设备出厂试验报告、设备清单等资料验收2电缆沟、基础部分1、站内所有电缆沟内: 无杂物、 无积水情况、 电缆、二次电缆摆放整齐,二次电缆上桥架2、站内所有电缆沟盖板:密封严实、平整3、地面处理 : 10kv高压室、电容器室、主控室地面、室外地面均平整;盘、柜等基础预埋型钢的安装应水平3照明系统1、主控室照明2、10KV高压室照明3、电抗器、调压器室内照明4、应急照明4空调系统1、主控室空调(应使用机房专用空调)5插座1、主控室插座2、电容器室插座3、10KV高压室插座6消 防 、灭 火 系统1、10KV 高压室灭火器的摆放、数量、灭火器检查(标示、合格证、检查证)2、主控室内灭火器的摆放、数量、 灭火器检查 (标示、合格证、检查证)7隔离开关1、操作:隔离、地刀操作灵活、满足同期性。2、辅助开关:触点位置正确。3、连接引线紧固,电磁锁可靠动作。8有载调压器1、外观(安装位置、油位、外壳、相色等)、附件状态检查;2、整体密封状态检查,无渗漏油;3、绝缘安全净距检查;9磁控电抗器1、外壳应无变形或锈蚀,防腐层完好, 瓷套管应无裂纹、破损2、安装位置、绝缘安全净距检查3、接地方式检查, 电抗器周围接地线不得形成闭合磁路10高压柜1、各类配电盘(柜) 、控制台、端子箱等设备的安装位置、安全净距符合设计要求;2、手车式开关柜内的车式设备,推拉轻便灵活, 无卡阻、碰撞现象, 同类型不通规格的手车应能互换;安全隔板应能随车体进出而自动关闭,且动作灵活、可靠3、各类配电盘(柜) 、控制台、端子箱等设备的接地方式应符合设计要求,本体接地可靠1110kv 母线、电缆1、10kv 母线:绝缘距离、连接螺栓、绝缘护套2、电缆敷设、电缆头制作与安装检查12二次接线检查1、所有 10kv 开关二次端子排接线检查:按图接线、线号清楚、清晰、线无破损、电缆牌齐全、描述清楚、接线整齐美观2、所有10 KV 保护装置、电度表二次接线检查:整齐、线号清楚,装置外壳应可靠接地3、主控室综合测控屏、 故障录波器屏、 交直流屏端子排接线检查、装置背侧接线检查:按图接线、线号清楚、清晰、 线无破损、 电缆牌齐全、描述清楚、接线整齐美观,装置外壳应可靠接地1310KV保1、各装置测量精度检查:保护、测量、计量回路、护装置采样2、装置手动开出传动断路器试验3、按定值校验装置试验:装置、后台、录波器对应间隔模...
