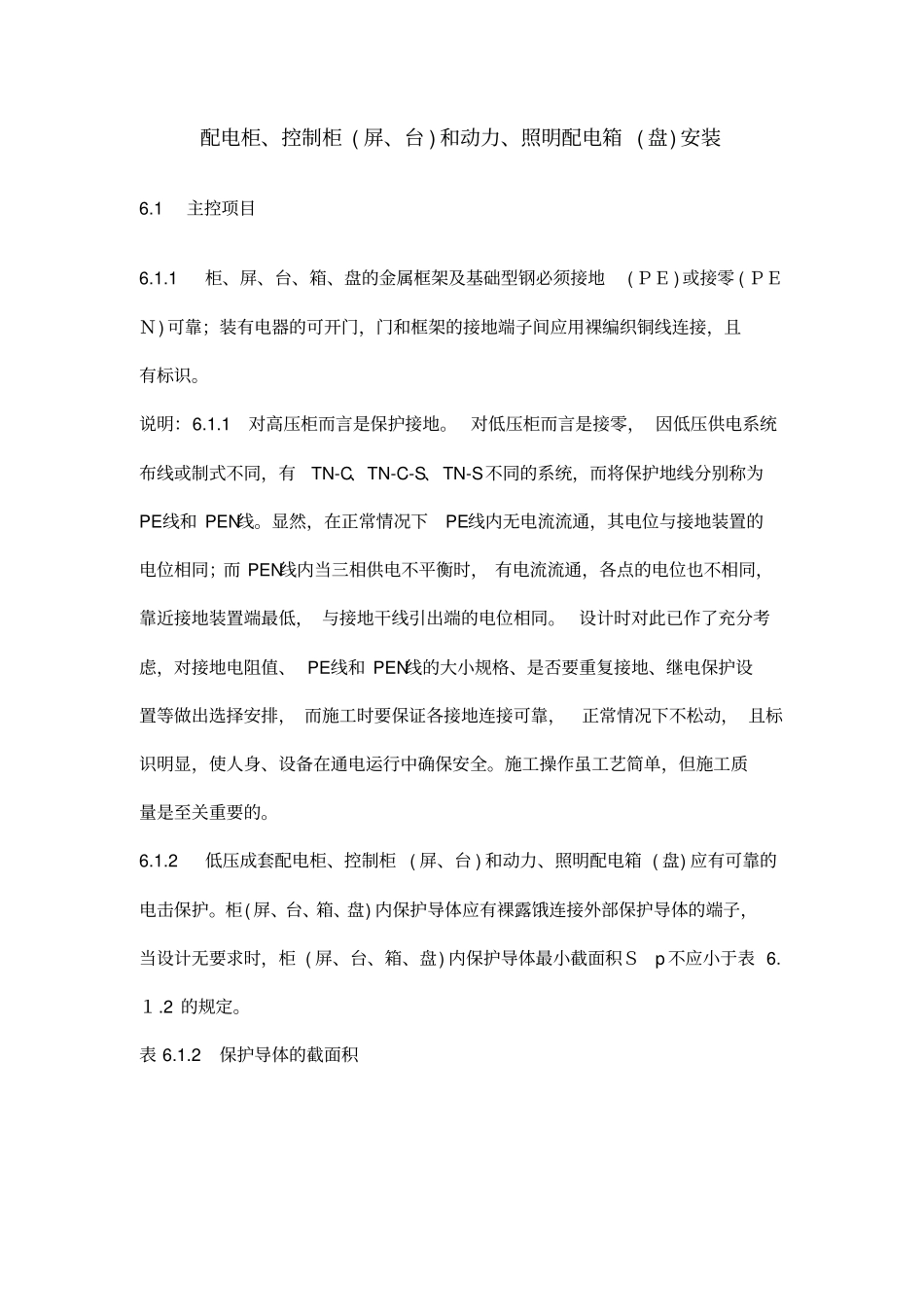

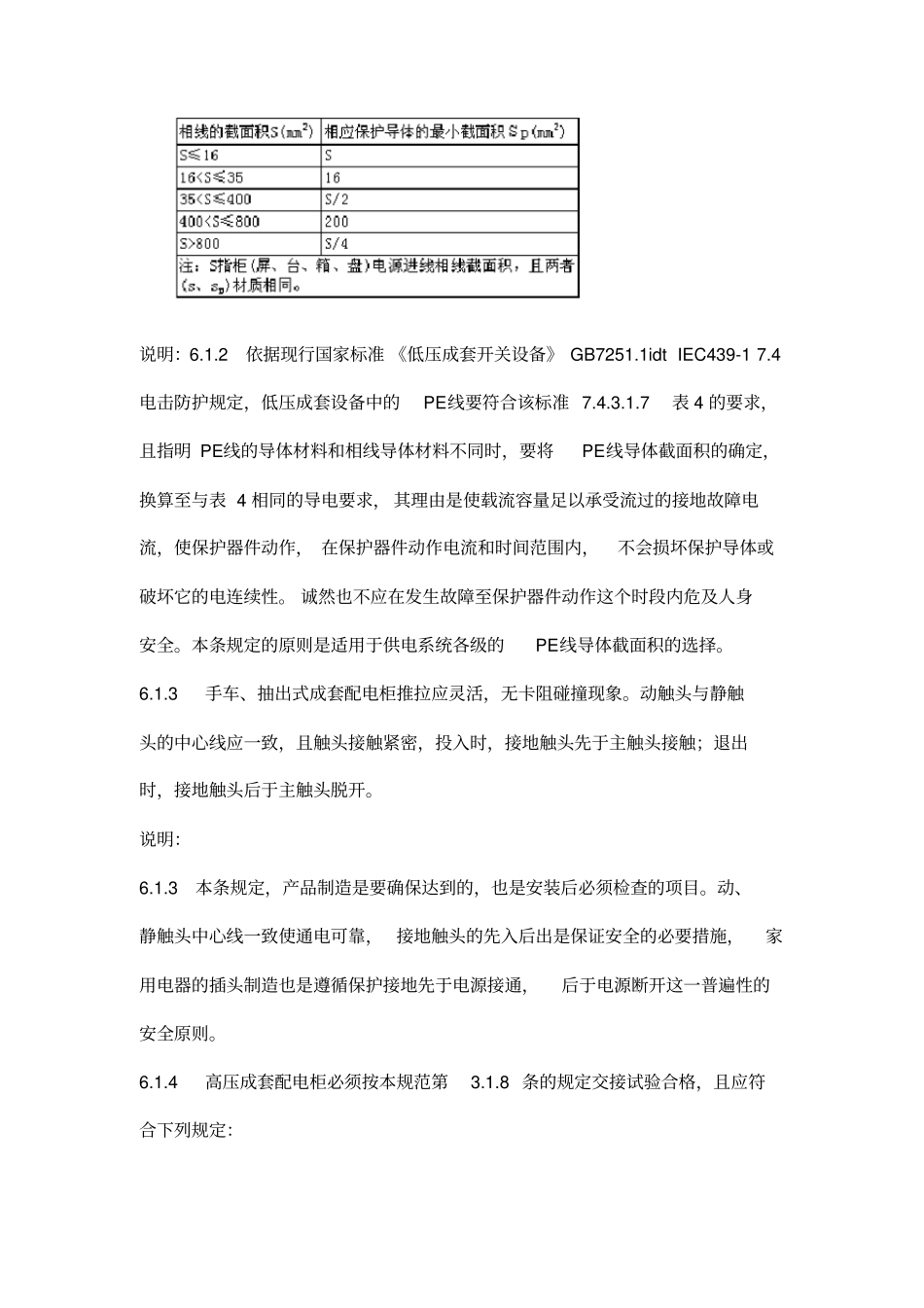

配电柜、控制柜 ( 屏、台 ) 和动力、照明配电箱 ( 盘) 安装6.1 主控项目6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地( ＰＥ ) 或接零 ( ＰＥＮ) 可靠；装有电器的可开门，门和框架的接地端子间应用裸编织铜线连接，且有标识。说明：6.1.1 对高压柜而言是保护接地。 对低压柜而言是接零， 因低压供电系统布线或制式不同，有TN-C、TN-C-S、TN-S不同的系统，而将保护地线分别称为PE线和 PEN线。显然，在正常情况下PE线内无电流流通，其电位与接地装置的电位相同；而 PEN线内当三相供电不平衡时， 有电流流通，各点的电位也不相同，靠近接地装置端最低， 与接地干线引出端的电位相同。 设计时对此已作了充分考虑，对接地电阻值、 PE线和 PEN线的大小规格、是否要重复接地、继电保护设置等做出选择安排， 而施工时要保证各接地连接可靠，正常情况下不松动， 且标识明显，使人身、设备在通电运行中确保安全。施工操作虽工艺简单，但施工质量是至关重要的。6.1.2低压成套配电柜、控制柜 ( 屏、台 ) 和动力、照明配电箱 ( 盘) 应有可靠的电击保护。柜( 屏、台、箱、盘) 内保护导体应有裸露饿连接外部保护导体的端子，当设计无要求时，柜 ( 屏、台、箱、盘) 内保护导体最小截面积Ｓp 不应小于表 6.１.2 的规定。表 6.1.2 保护导体的截面积说明：6.1.2 依据现行国家标准 《低压成套开关设备》 GB7251.1idt IEC439-1 7.4电击防护规定，低压成套设备中的PE线要符合该标准 7.4.3.1.7表 4 的要求，且指明 PE线的导体材料和相线导体材料不同时，要将PE线导体截面积的确定，换算至与表 4 相同的导电要求， 其理由是使载流容量足以承受流过的接地故障电流，使保护器件动作， 在保护器件动作电流和时间范围内，不会损坏保护导体或破坏它的电连续性。 诚然也不应在发生故障至保护器件动作这个时段内危及人身安全。本条规定的原则是适用于供电系统各级的PE线导体截面积的选择。6.1.3手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。说明：6.1.3 本条规定，产品制造是要确保达到的，也是安装后必须检查的项目。动、静触头中心线一致使通电可靠， 接地触头的先入后出是保证安全的必要措施，家用电器的插头制造也是遵循保护接地先于电源接通，后于电源断开这一普遍性的安全原则...
