配电箱安装方案总结

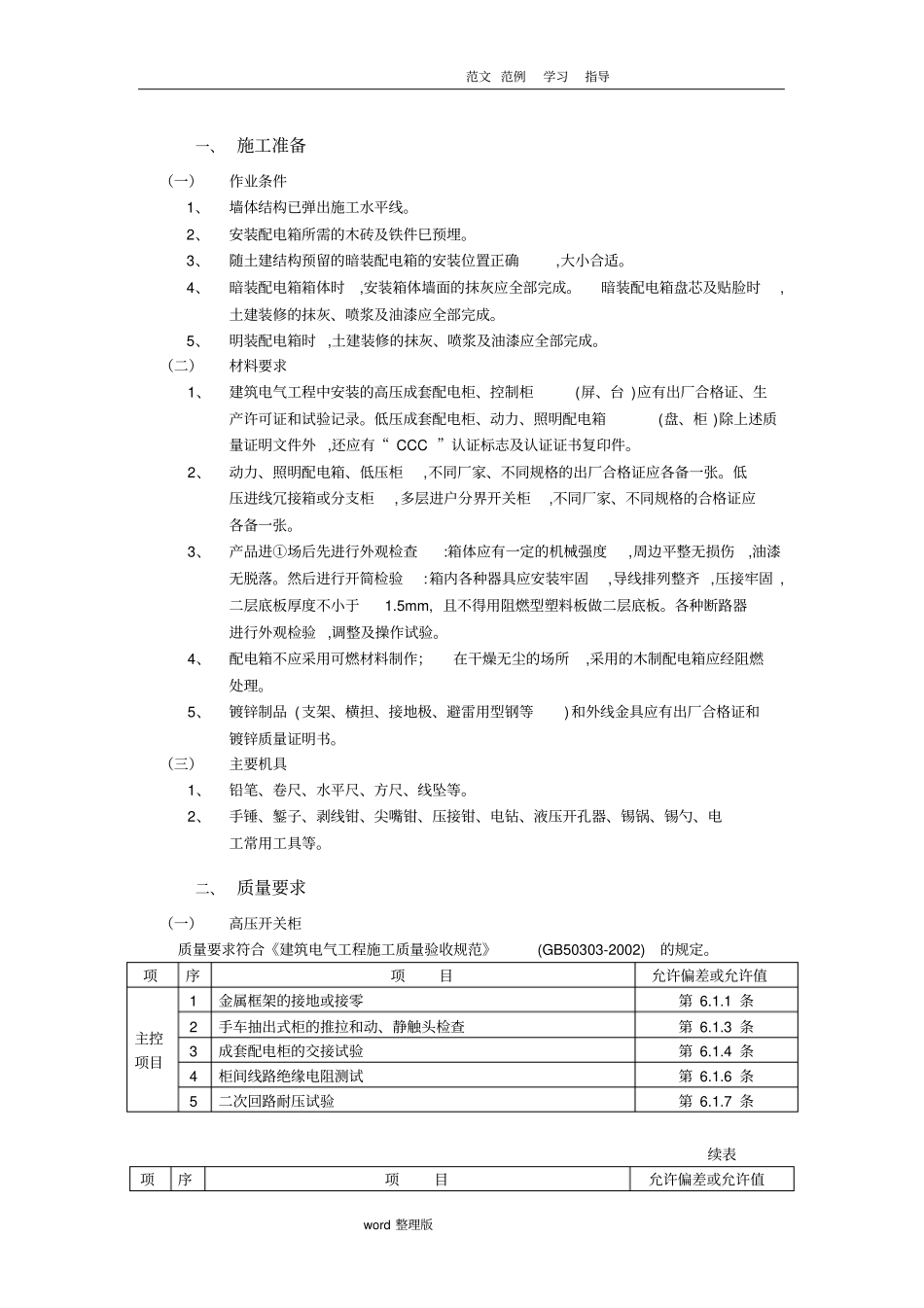

配电箱安装方案总结_第1页
1/6

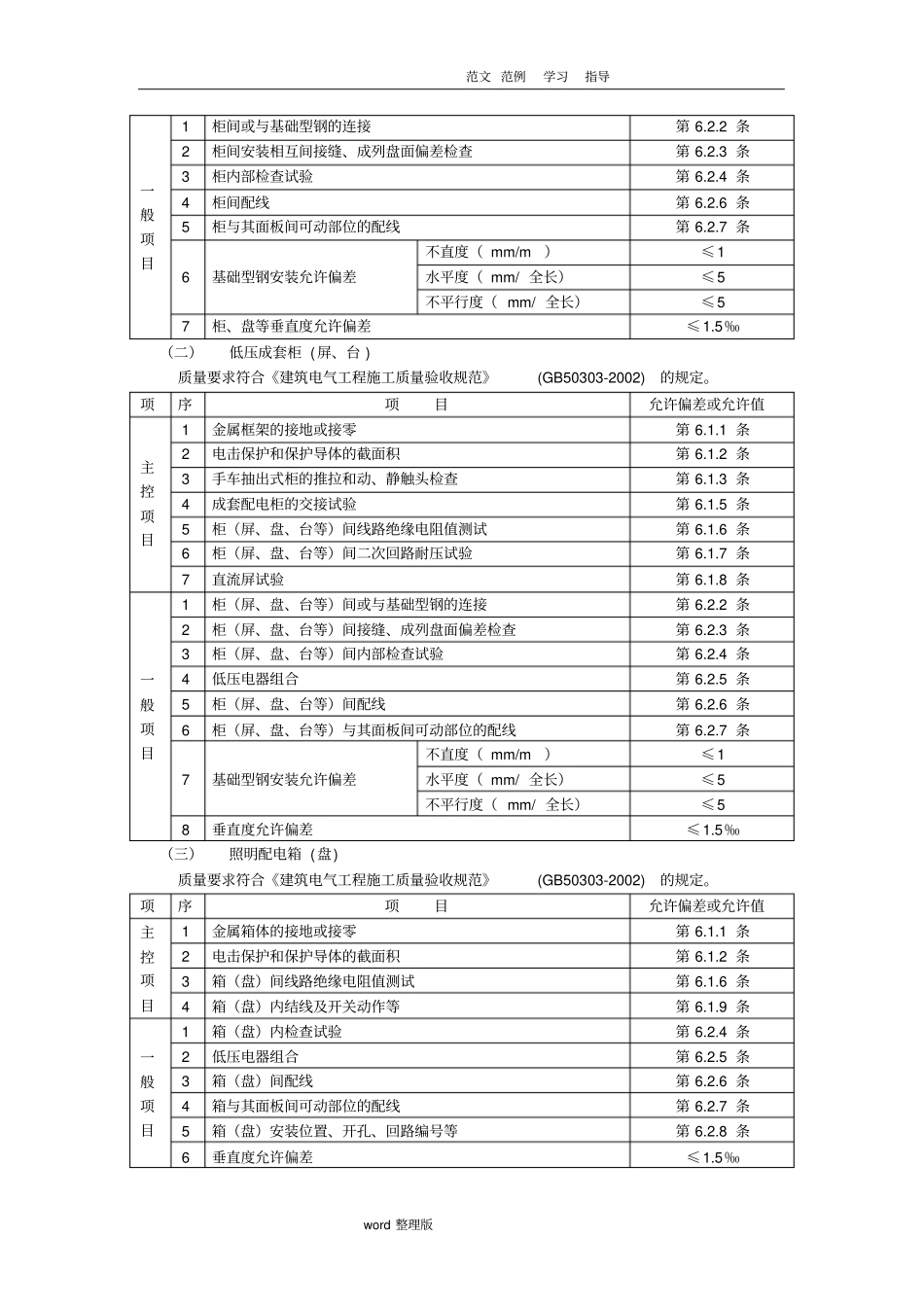

配电箱安装方案总结_第2页
2/6

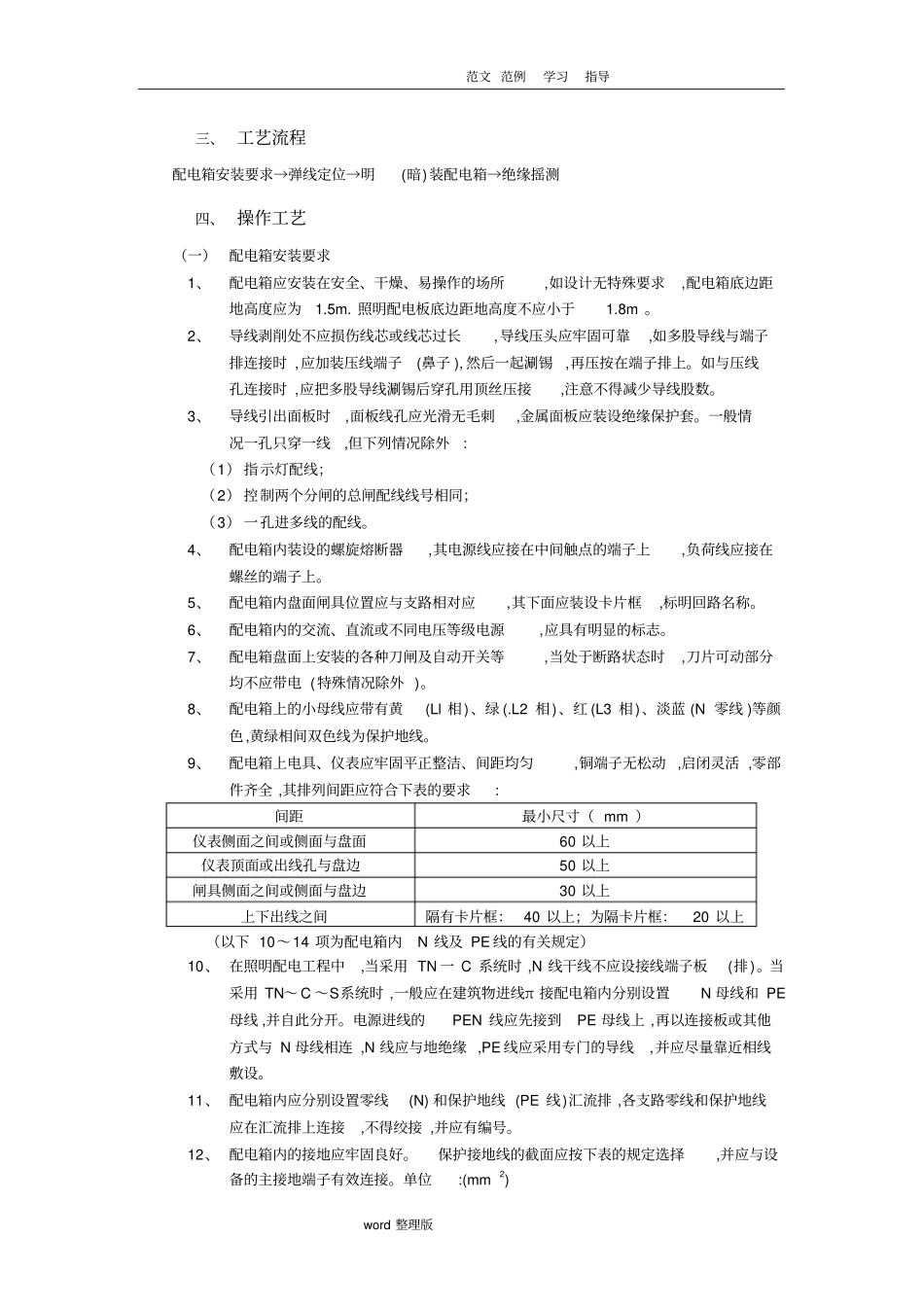

配电箱安装方案总结_第3页
3/6
范文 范例学习指导word 整理版一、 施工准备(一)作业条件1、墙体结构已弹出施工水平线。2、安装配电箱所需的木砖及铁件巳预埋。3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。5、明装配电箱时 ,土建装修的抹灰、喷浆及油漆应全部完成。(二)材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台 )应有出厂合格证、生产许可证和试验记录。低压成套配电柜、动力、照明配电箱(盘、柜 )除上述质量证明文件外 ,还应有“ CCC ”认证标志及认证证书复印件。2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。3、产品进①场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐 ,压接牢固 ,二层底板厚度不小于1.5mm, 且不得用阻燃型塑料板做二层底板。各种断路器进行外观检验 ,调整及操作试验。4、配电箱不应采用可燃材料制作;在干燥无尘的场所,采用的木制配电箱应经阻燃处理。5、镀锌制品 (支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。(三)主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。二、 质量要求(一)高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。项序项目允许偏差或允许值主控项目1 金属框架的接地或接零第 6.1.1 条2 手车抽出式柜的推拉和动、静触头检查第 6.1.3 条3 成套配电柜的交接试验第 6.1.4 条4 柜间线路绝缘电阻测试第 6.1.6 条5 二次回路耐压试验第 6.1.7 条续表项序项目允许偏差或允许值范文 范例学习指导word 整理版一般项目1 柜间或与基础型钢的连接第 6.2.2 条2 柜间安装相互间接缝、成列盘面偏差检查第 6.2.3 条3 柜内部检查试验第 6.2.4 条4 柜间配线第 6.2.6 条5 柜与其面板间可动部位的配线第 6.2.7 条6 基础型钢安装允许偏差不直度( mm/m)≤1 水平度( mm/ 全长)≤5 不平行度( mm/ 全长)≤5 7 柜、盘等垂直度允许偏差≤1.5‰(二)低压成套柜 (屏、台 ) 质量要求...
