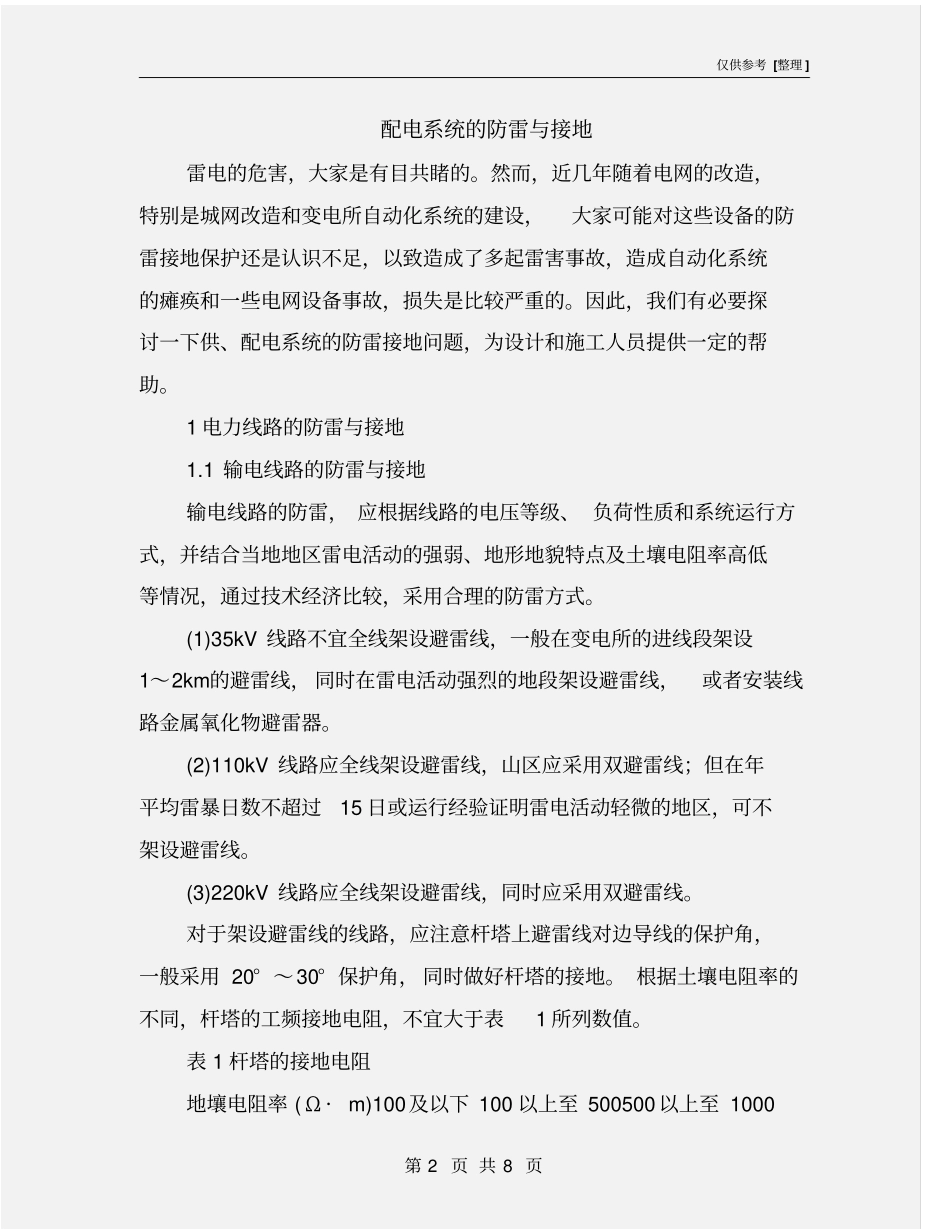

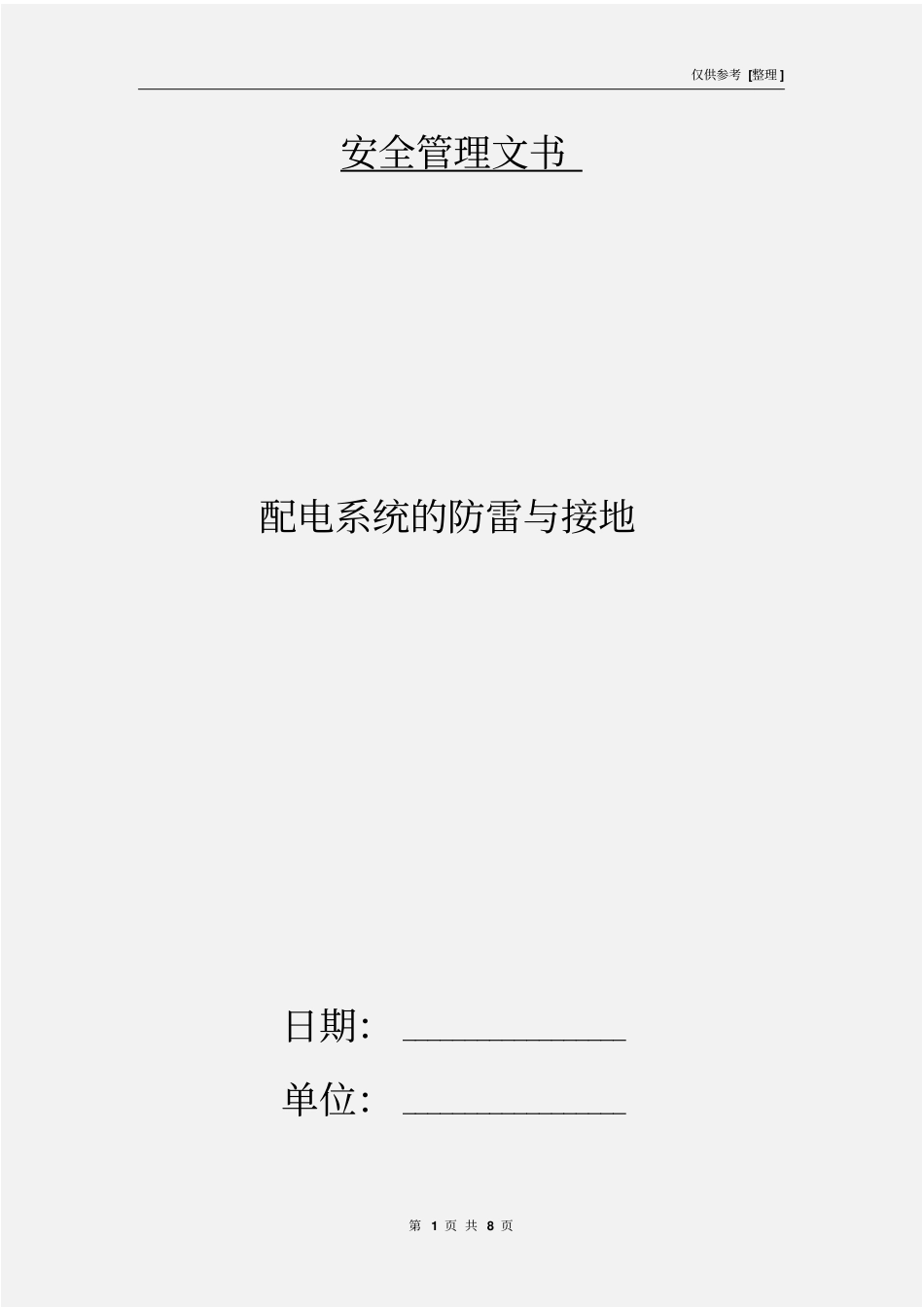

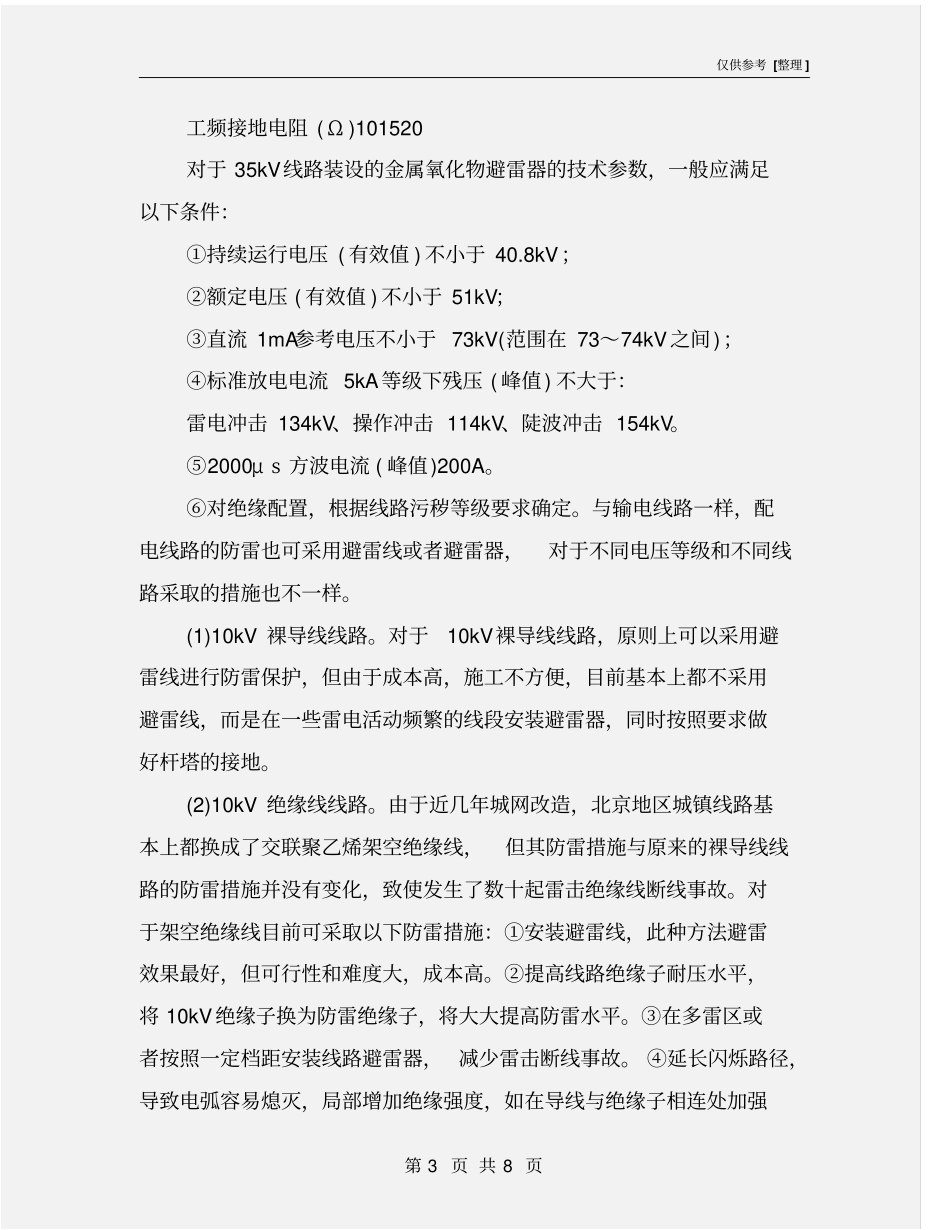

仅供参考 [整理 ] 第 1 页 共 8 页安全管理文书配电系统的防雷与接地日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 8 页配电系统的防雷与接地雷电的危害，大家是有目共睹的。然而，近几年随着电网的改造，特别是城网改造和变电所自动化系统的建设，大家可能对这些设备的防雷接地保护还是认识不足，以致造成了多起雷害事故，造成自动化系统的瘫痪和一些电网设备事故，损失是比较严重的。因此，我们有必要探讨一下供、配电系统的防雷接地问题，为设计和施工人员提供一定的帮助。1 电力线路的防雷与接地1.1 输电线路的防雷与接地输电线路的防雷， 应根据线路的电压等级、 负荷性质和系统运行方式，并结合当地地区雷电活动的强弱、地形地貌特点及土壤电阻率高低等情况，通过技术经济比较，采用合理的防雷方式。(1)35kV 线路不宜全线架设避雷线，一般在变电所的进线段架设1～2km的避雷线， 同时在雷电活动强烈的地段架设避雷线，或者安装线路金属氧化物避雷器。(2)110kV 线路应全线架设避雷线，山区应采用双避雷线；但在年平均雷暴日数不超过15 日或运行经验证明雷电活动轻微的地区，可不架设避雷线。(3)220kV 线路应全线架设避雷线，同时应采用双避雷线。对于架设避雷线的线路，应注意杆塔上避雷线对边导线的保护角，一般采用 20° ～30° 保护角， 同时做好杆塔的接地。 根据土壤电阻率的不同，杆塔的工频接地电阻，不宜大于表1 所列数值。表 1 杆塔的接地电阻地壤电阻率 ( Ω ·m)100及以下 100 以上至 500500以上至 1000 仅供参考 [整理 ] 第 3 页 共 8 页工频接地电阻 ( Ω )101520对于 35kV线路装设的金属氧化物避雷器的技术参数，一般应满足以下条件：①持续运行电压 ( 有效值 ) 不小于 40.8kV；②额定电压 ( 有效值 ) 不小于 51kV；③直流 1mA参考电压不小于 73kV(范围在 73～74kV之间)；④标准放电电流 5kA等级下残压 ( 峰值) 不大于：雷电冲击 134kV、操作冲击 114kV、陡波冲击 154kV。⑤2000μ s 方波电流 ( 峰值)200A。⑥对绝缘配置，根据线路污秽等级要求确定。与输电线路一样，配电线路的防雷也可采用避雷线或者避雷器，对于不同电压等级和不同线路采取的措施也不一样。(1)10kV 裸导线线路。对于10kV裸导线线路，原则上可以采用避雷线进行防雷保护，但由于成本高，施工不方便，目前基本上都不采用避雷线，而是在一些...
