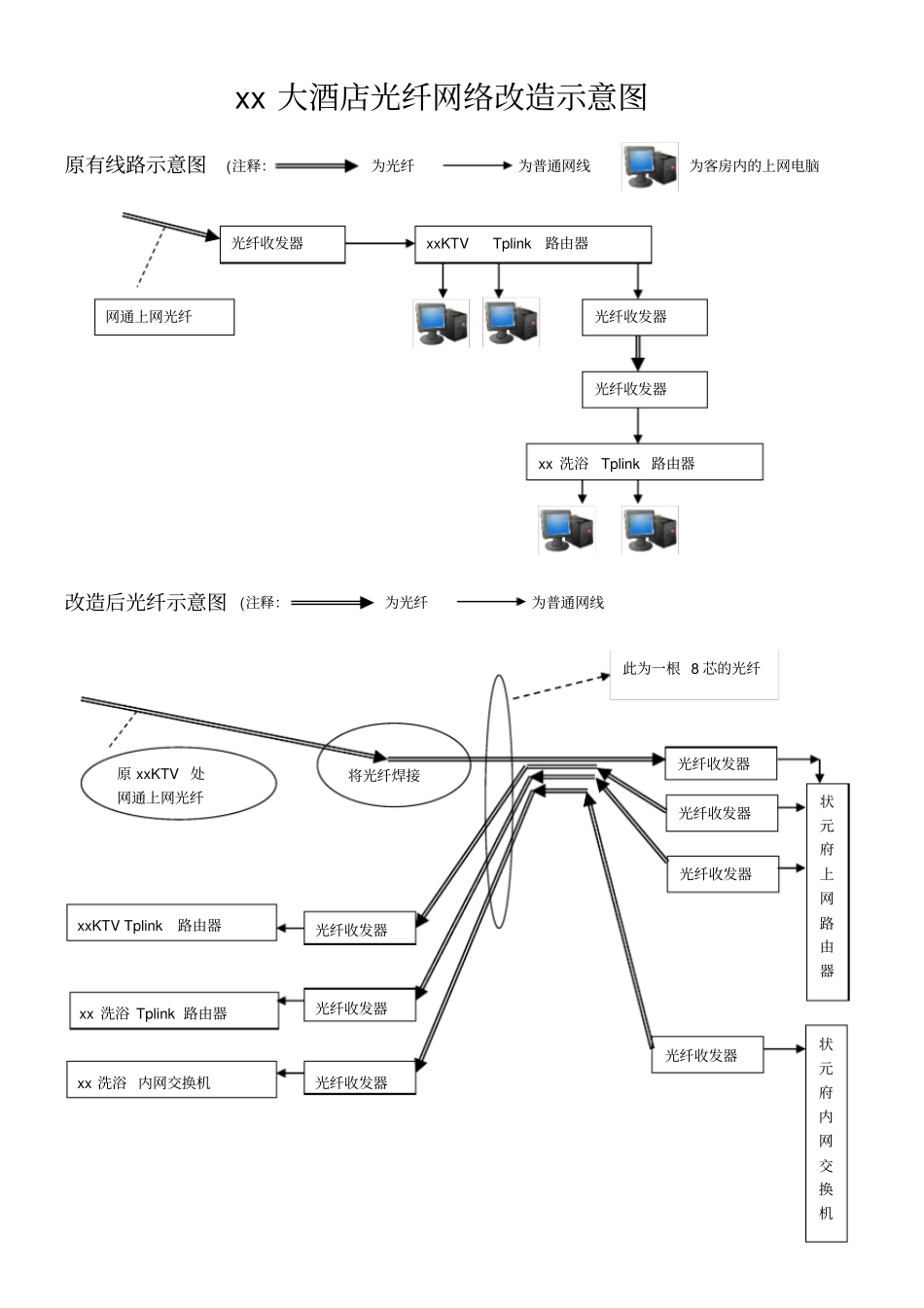

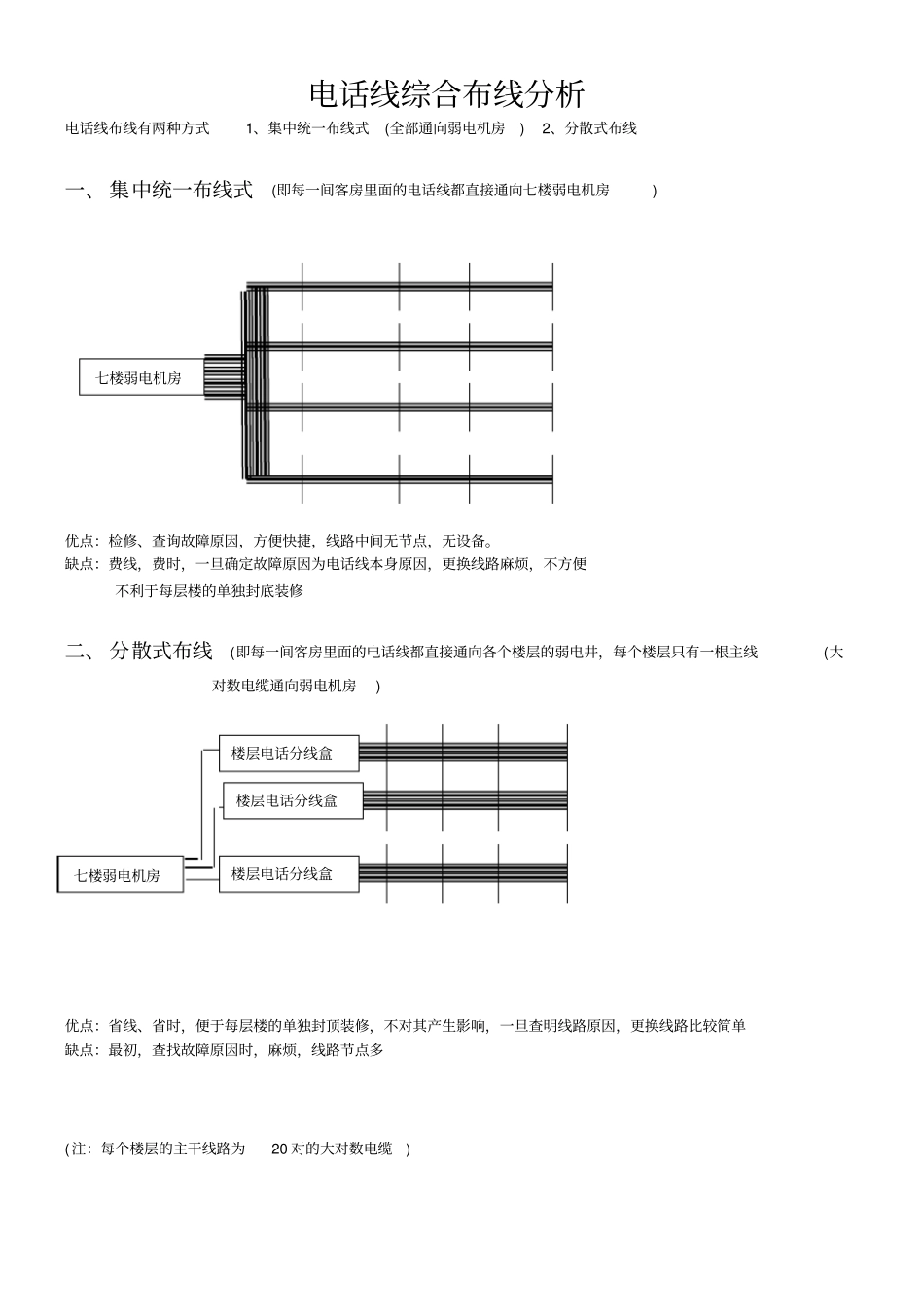

将光纤焊接xx 大酒店光纤网络改造示意图原有线路示意图(注释：为光纤为普通网线为客房内的上网电脑改造后光纤示意图(注释：为光纤为普通网线光纤收发器xxKTV Tplink 路由器光纤收发器xx 洗浴Tplink 路由器光纤收发器网通上网光纤原 xxKTV 处网通上网光纤光纤收发器xxKTV Tplink路由器光纤收发器状元府上网路由器光纤收发器光纤收发器光纤收发器光纤收发器xx 洗浴 Tplink 路由器xx 洗浴 内网交换机光纤收发器状元府内网交换机此为一根 8 芯的光纤网络综合布线分析网络布线有两种方式1、集中统一布线式(全部通向弱电机房) 2、分散式布线一、 集中统一布线式(即每一间客房里面的网线都直接通向七楼弱电机房) 优点：检修、查询故障原因及更换网络硬件设备时，方便快捷，线路中间无节点，无设备。缺点：费线，费时，一旦确定故障原因为网线本身原因的时间，更换线路，不方便不利于每层楼的单独封顶装修二、分散式布线(即每一间客房里面的网线都直接通向各个楼层的弱电井，每个楼层只有一根主线通向弱电机房 )优点：省线、省时，利于每层楼的单独封顶装修，不对其产生影响，一旦查明线路原因，更换线路比较简单缺点：最初，查找故障原因时，麻烦，线路节点多七楼弱电机房七楼弱电机房楼层交换机楼层交换机楼层交换机电话线综合布线分析电话线布线有两种方式1、集中统一布线式(全部通向弱电机房) 2、分散式布线一、 集中统一布线式(即每一间客房里面的电话线都直接通向七楼弱电机房) 优点：检修、查询故障原因，方便快捷，线路中间无节点，无设备。缺点：费线，费时，一旦确定故障原因为电话线本身原因，更换线路麻烦，不方便不利于每层楼的单独封底装修二、 分散式布线(即每一间客房里面的电话线都直接通向各个楼层的弱电井，每个楼层只有一根主线(大对数电缆通向弱电机房)优点：省线、省时，便于每层楼的单独封顶装修，不对其产生影响，一旦查明线路原因，更换线路比较简单缺点：最初，查找故障原因时，麻烦，线路节点多(注：每个楼层的主干线路为20 对的大对数电缆) 七楼弱电机房七楼弱电机房楼层电话分线盒楼层电话分线盒楼层电话分线盒有线电视线综合布线分析有线电视线路布线有两种方式1、主干线路式2、分散式布线一、 主干线路(即每个楼层的有一根主干线路从头到尾把各个房间连接起来即每一间客房里面的有线电视线都直接接在各自房间门口的主干线路上，每个楼层只有一根主线电缆通向弱电机房) 优点：省线，省时，按装简...
