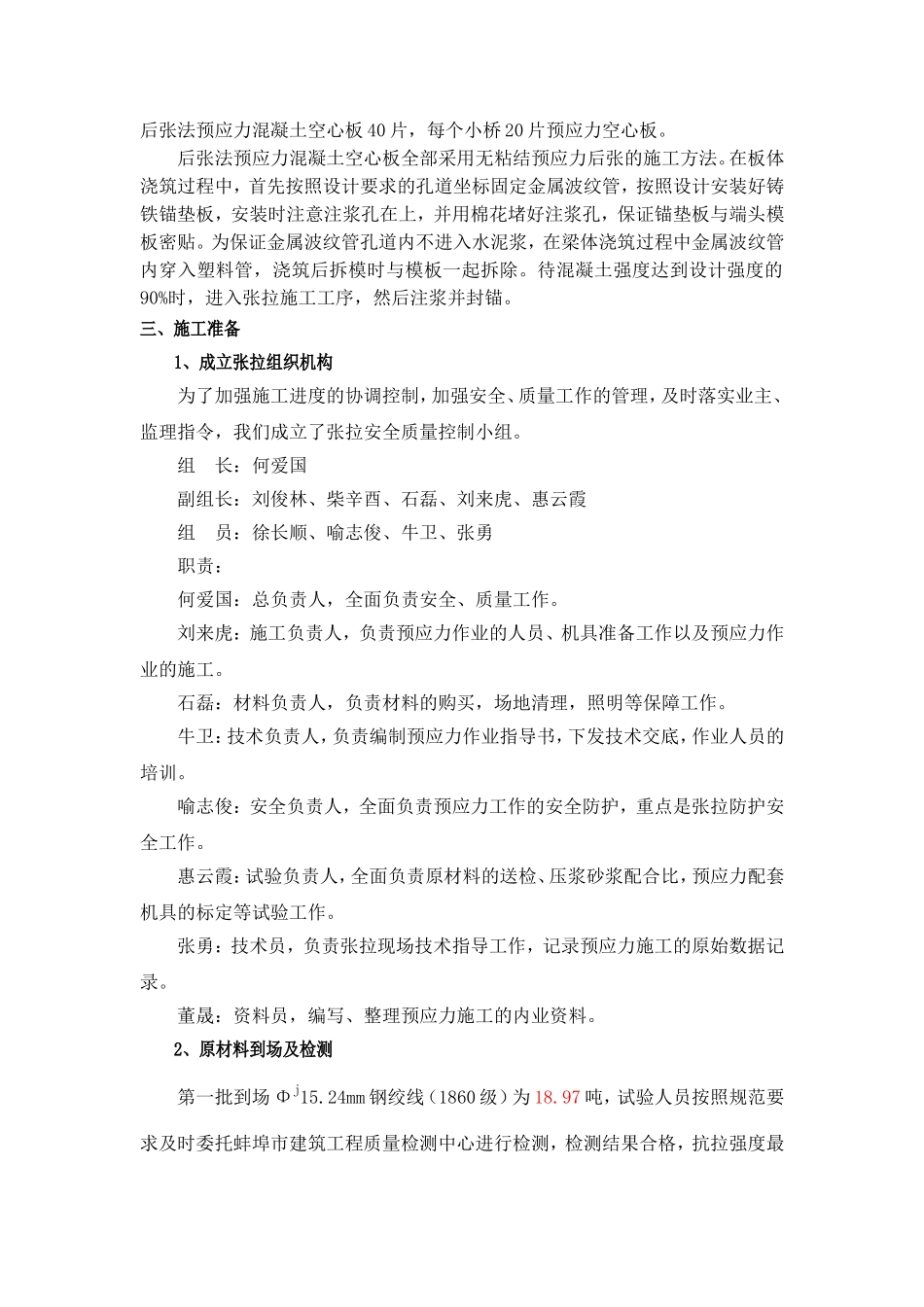

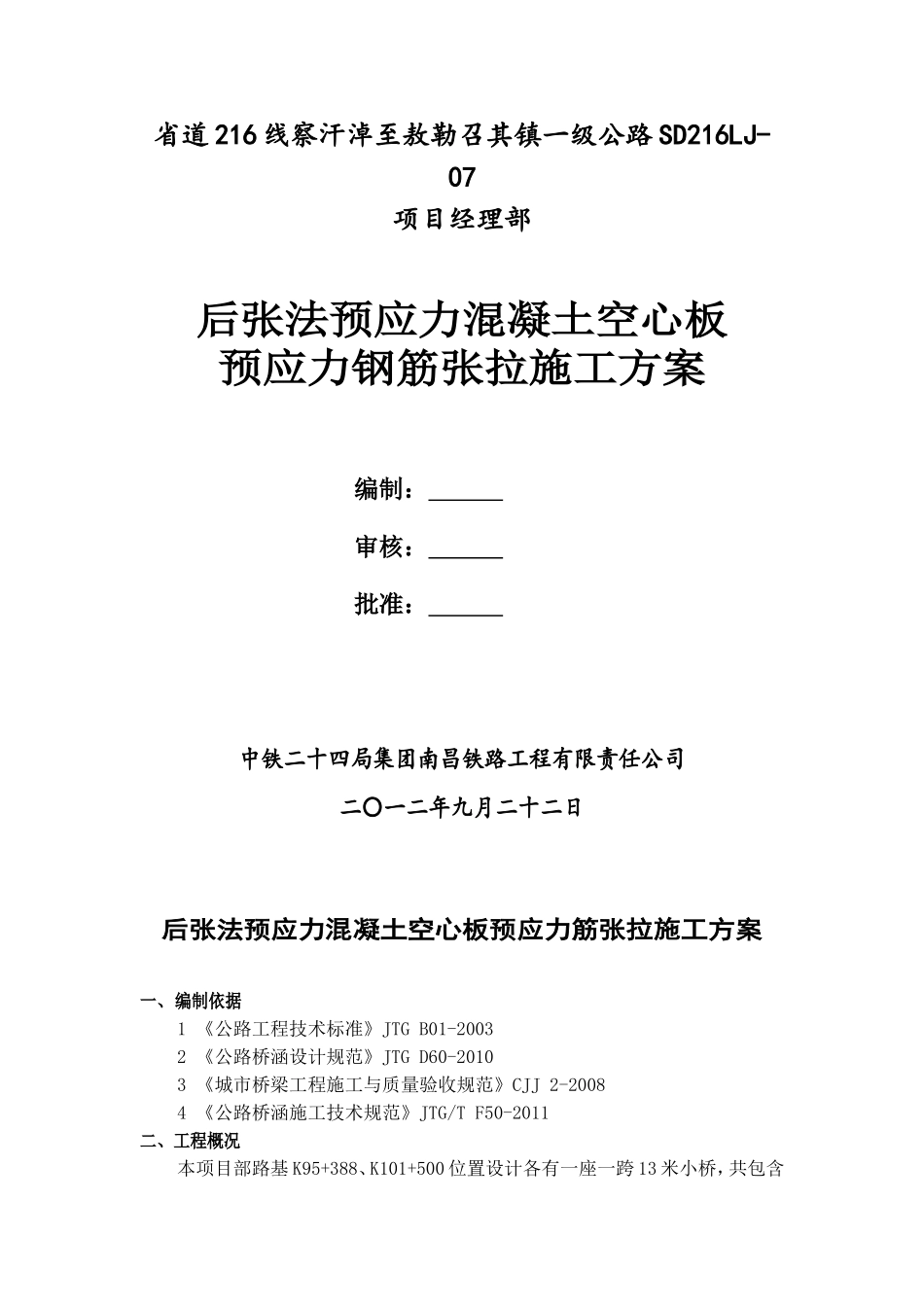

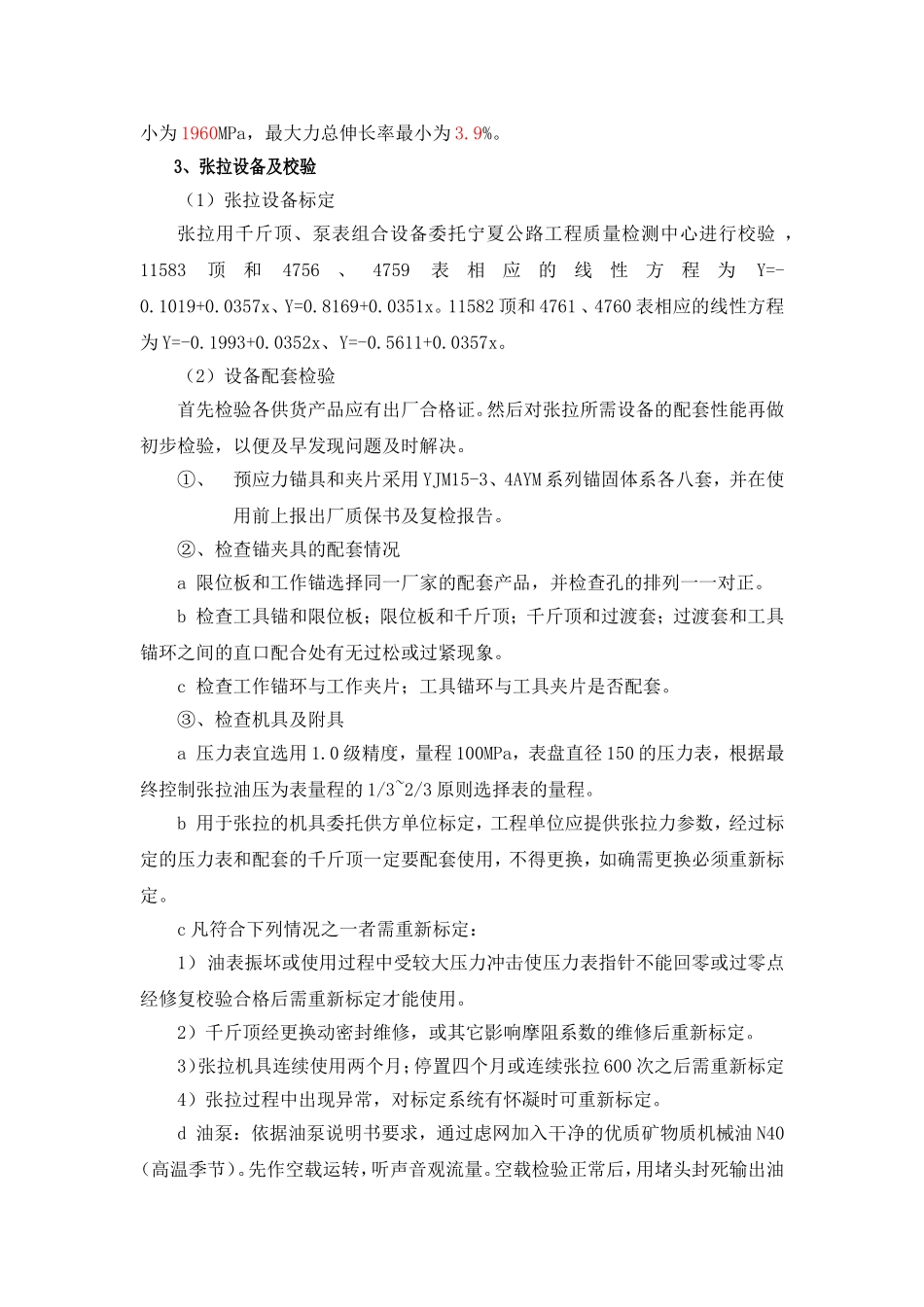

省道216线察汗淖至敖勒召其镇一级公路SD216LJ-07项目经理部后张法预应力混凝土空心板预应力钢筋张拉施工方案编制：审核：批准：中铁二十四局集团南昌铁路工程有限责任公司二〇一二年九月二十二日后张法预应力混凝土空心板预应力筋张拉施工方案一、编制依据1《公路工程技术标准》JTGB01-20032《公路桥涵设计规范》JTGD60-20103《城市桥梁工程施工与质量验收规范》CJJ2-20084《公路桥涵施工技术规范》JTG/TF50-2011二、工程概况本项目部路基K95+388、K101+500位置设计各有一座一跨13米小桥，共包含后张法预应力混凝土空心板40片，每个小桥20片预应力空心板。后张法预应力混凝土空心板全部采用无粘结预应力后张的施工方法。在板体浇筑过程中，首先按照设计要求的孔道坐标固定金属波纹管，按照设计安装好铸铁锚垫板，安装时注意注浆孔在上，并用棉花堵好注浆孔，保证锚垫板与端头模板密贴。为保证金属波纹管孔道内不进入水泥浆，在梁体浇筑过程中金属波纹管内穿入塑料管，浇筑后拆模时与模板一起拆除。待混凝土强度达到设计强度的90%时，进入张拉施工工序，然后注浆并封锚。三、施工准备1、成立张拉组织机构为了加强施工进度的协调控制，加强安全、质量工作的管理，及时落实业主、监理指令，我们成立了张拉安全质量控制小组。组长：何爱国副组长：刘俊林、柴辛酉、石磊、刘来虎、惠云霞组员：徐长顺、喻志俊、牛卫、张勇职责：何爱国：总负责人，全面负责安全、质量工作。刘来虎：施工负责人，负责预应力作业的人员、机具准备工作以及预应力作业的施工。石磊：材料负责人，负责材料的购买，场地清理，照明等保障工作。牛卫：技术负责人，负责编制预应力作业指导书，下发技术交底，作业人员的培训。喻志俊：安全负责人，全面负责预应力工作的安全防护，重点是张拉防护安全工作。惠云霞：试验负责人，全面负责原材料的送检、压浆砂浆配合比，预应力配套机具的标定等试验工作。张勇：技术员，负责张拉现场技术指导工作，记录预应力施工的原始数据记录。董晟：资料员，编写、整理预应力施工的内业资料。2、原材料到场及检测第一批到场Φj15.24mm钢绞线（1860级）为18.97吨，试验人员按照规范要求及时委托蚌埠市建筑工程质量检测中心进行检测，检测结果合格，抗拉强度最小为1960MPa，最大力总伸长率最小为3.9%。3、张拉设备及校验（1）张拉设备标定张拉用千斤顶、泵表组合设备委托宁夏公路工程质量检测中心进行校验，11583顶和4756、4759表相应的线性方程为Y=-0.1019+0.0357x、Y=0.8169+0.0351x。11582顶和4761、4760表相应的线性方程为Y=-0.1993+0.0352x、Y=-0.5611+0.0357x。（2）设备配套检验首先检验各供货产品应有出厂合格证。然后对张拉所需设备的配套性能再做初步检验，以便及早发现问题及时解决。①、预应力锚具和夹片采用YJM15-3、4AYM系列锚固体系各八套，并在使用前上报出厂质保书及复检报告。②、检查锚夹具的配套情况a限位板和工作锚选择同一厂家的配套产品，并检查孔的排列一一对正。b检查工具锚和限位板；限位板和千斤顶；千斤顶和过渡套；过渡套和工具锚环之间的直口配合处有无过松或过紧现象。c检查工作锚环与工作夹片；工具锚环与工具夹片是否配套。③、检查机具及附具a压力表宜选用1.0级精度，量程100MPa，表盘直径150的压力表，根据最终控制张拉油压为表量程的1/3~2/3原则选择表的量程。b用于张拉的机具委托供方单位标定，工程单位应提供张拉力参数，经过标定的压力表和配套的千斤顶一定要配套使用，不得更换，如确需更换必须重新标定。c凡符合下列情况之一者需重新标定：1）油表振坏或使用过程中受较大压力冲击使压力表指针不能回零或过零点经修复校验合格后需重新标定才能使用。2）千斤顶经更换动密封维修，或其它影响摩阻系数的维修后重新标定。3）张拉机具连续使用两个月；停置四个月或连续张拉600次之后需重新标定4）张拉过程中出现异常，对标定系统有怀凝时可重新标定。d油泵：依据油泵说明书要求，通过虑网加入干净的优质矿物质机械油N40（高温季节）。先作空载运转，听声音观流量。空载检验正常后，用堵头封死输出油路作保压检验正常后可进行下步操作。四、施工...
