金发透气膜专用母料

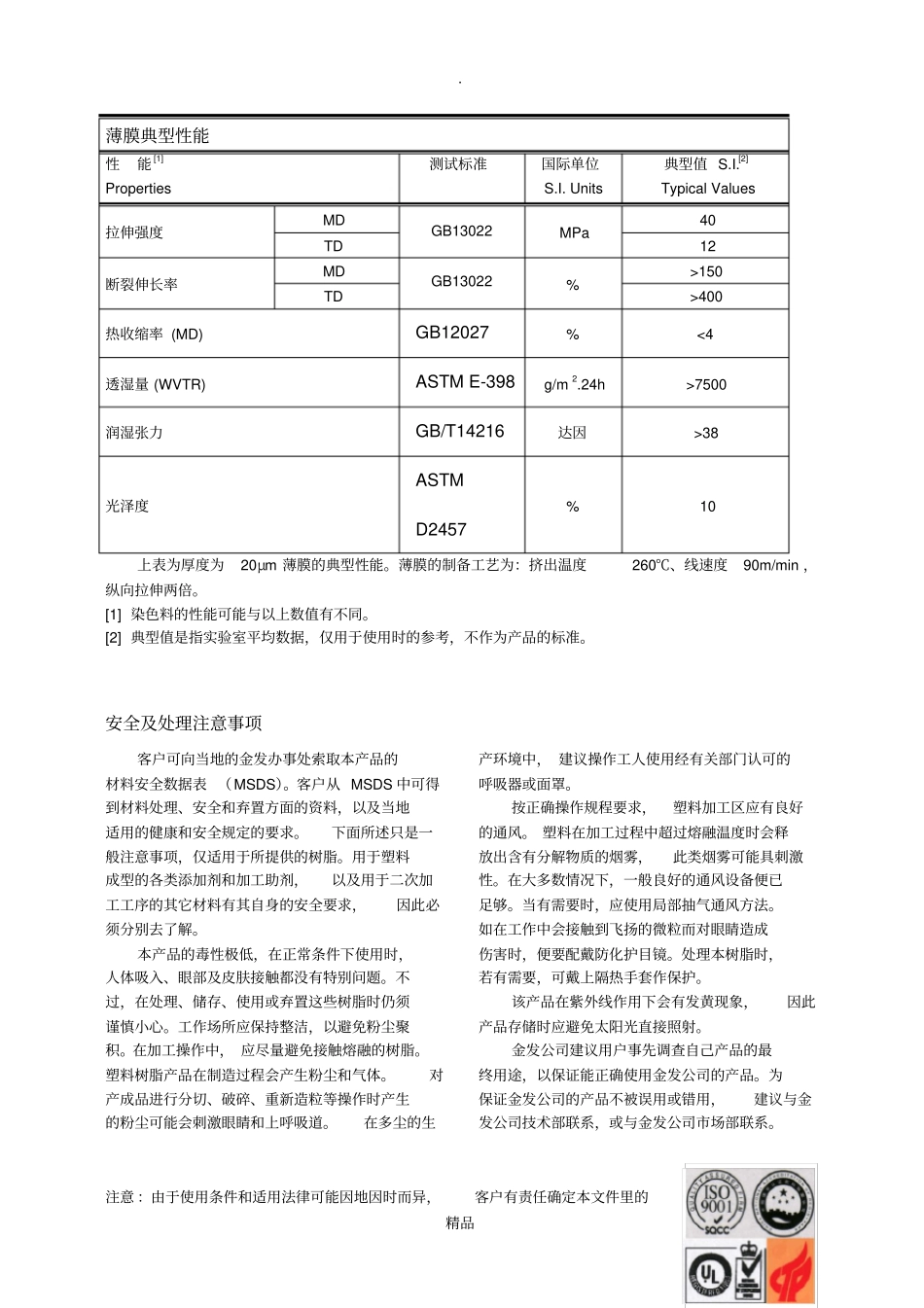

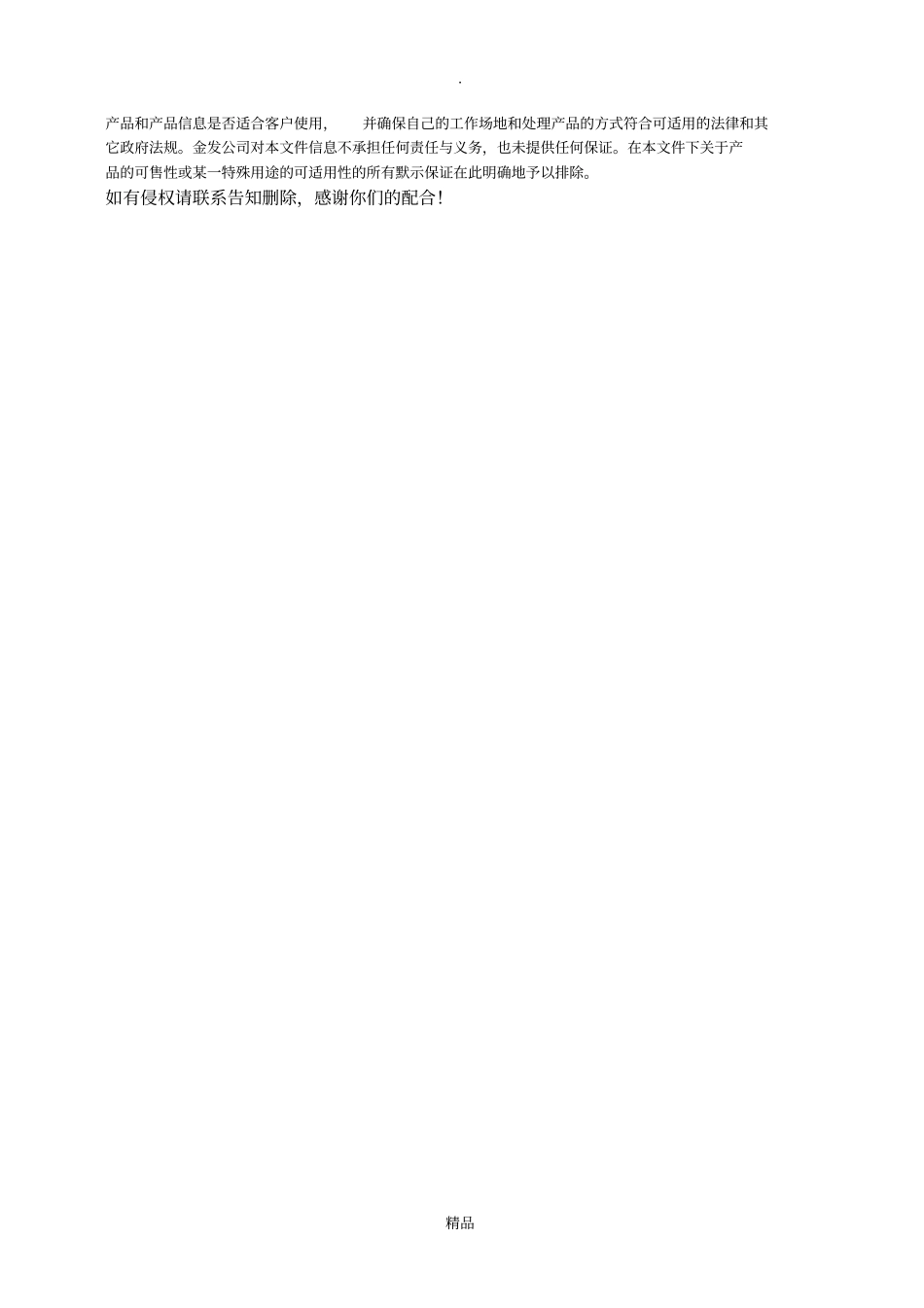

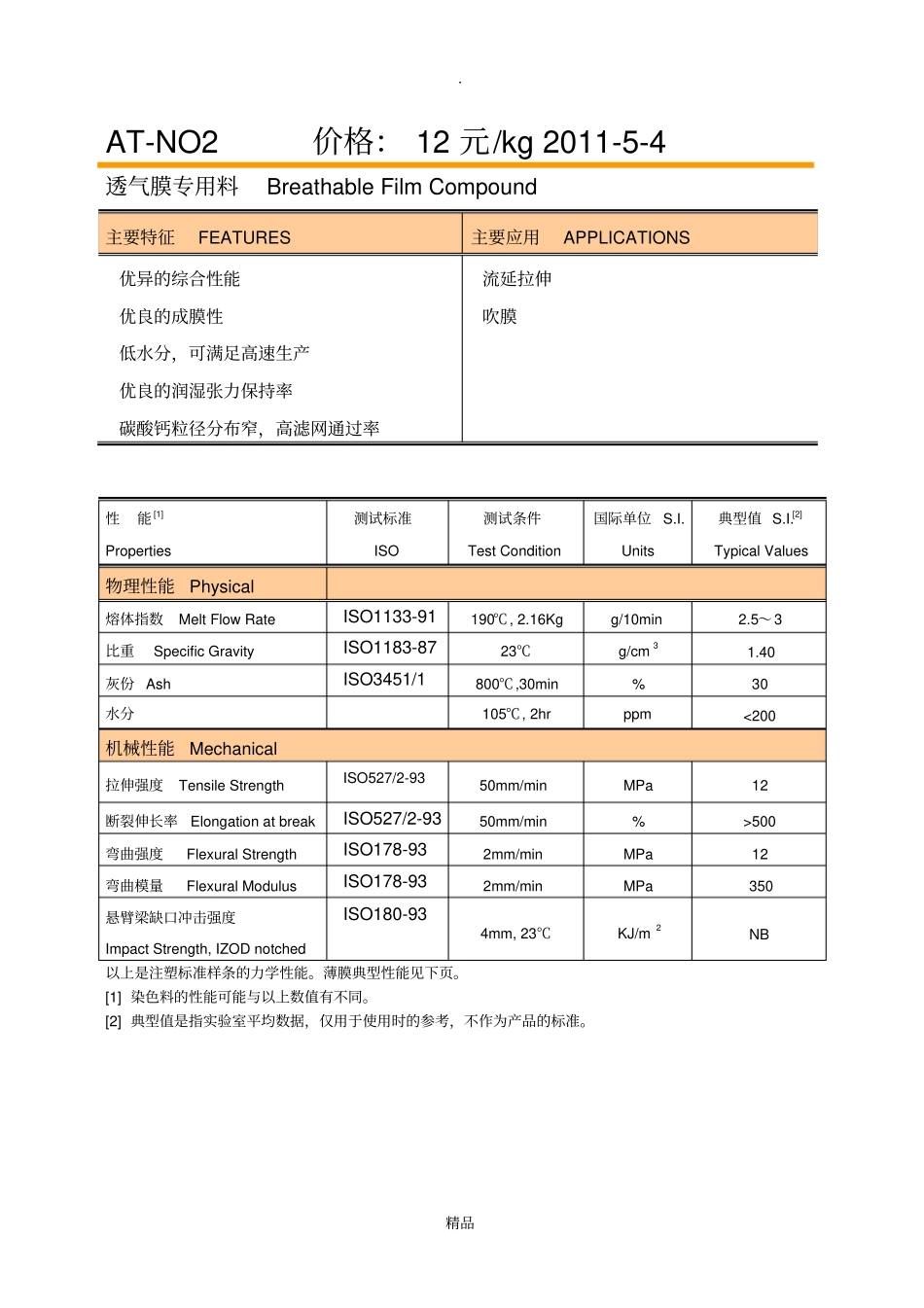

. 精品AT-NO2 价格： 12 元/kg 2011-5-4透气膜专用料Breathable Film Compound 主要特征FEATURES主要应用APPLICATIONS优异的综合性能优良的成膜性低水分，可满足高速生产优良的润湿张力保持率碳酸钙粒径分布窄，高滤网通过率流延拉伸吹膜性能 [1]Properties测试标准ISO测试条件Test Condition国际单位 S.I. Units典型值 S.I.[2]Typical Values物理性能Physical熔体指数Melt Flow RateISO1133-91190℃, 2.16Kgg/10min2.5～3比重Specific GravityISO1183-8723℃g/cm31.40灰份 AshISO3451/1800℃,30min%30水分105℃, 2hrppm<200机械性能Mechanical拉伸强度Tensile StrengthISO527/2-9350mm/minMPa12断裂伸长率Elongation at breakISO527/2-9350mm/min%>500弯曲强度Flexural StrengthISO178-932mm/minMPa12弯曲模量Flexural ModulusISO178-932mm/minMPa350悬臂梁缺口冲击强度Impact Strength, IZOD notchedISO180-934mm, 23℃KJ/m2NB以上是注塑标准样条的力学性能。薄膜典型性能见下页。[1] 染色料的性能可能与以上数值有不同。[2] 典型值是指实验室平均数据，仅用于使用时的参考，不作为产品的标准。. 精品薄膜典型性能性能[1]Properties测试标准国际单位S.I. Units典型值 S.I.[2]Typical Values拉伸强度MDGB13022MPa40TD12断裂伸长率MDGB13022%>150TD>400热收缩率 (MD)GB12027%<4透湿量 (WVTR)ASTM E-398g/m2.24h>7500润湿张力GB/T14216达因>38光泽度ASTM D2457%10上表为厚度为20μm 薄膜的典型性能。薄膜的制备工艺为：挤出温度260℃、线速度90m/min ，纵向拉伸两倍。[1] 染色料的性能可能与以上数值有不同。[2] 典型值是指实验室平均数据，仅用于使用时的参考，不作为产品的标准。安全及处理注意事项客户可向当地的金发办事处索取本产品的材料安全数据表 （MSDS）。客户从 MSDS 中可得到材料处理、安全和弃置方面的资料，以及当地适用的健康和安全规定的要求。下面所述只是一般注意事项，仅适用于所提供的树脂。用于塑料成型的各类添加剂和加工助剂，以及用于二次加工工序的其它材料有其自身的安全要求，因此必须分别去了解。本产品的毒性极低，在正常条件下使用时，人体吸入、眼部及皮肤接触都没有特别问题。不过，在处理、储存、使用或弃置这些树脂时仍须谨慎小心。工作场所应保持整洁，以避免粉尘聚积。在加工操作中， 应尽量避免接触熔融的树脂。塑料树脂产品在制造过程会产生粉尘和气体。对产...
