金属桥架安装施工专业技术方案

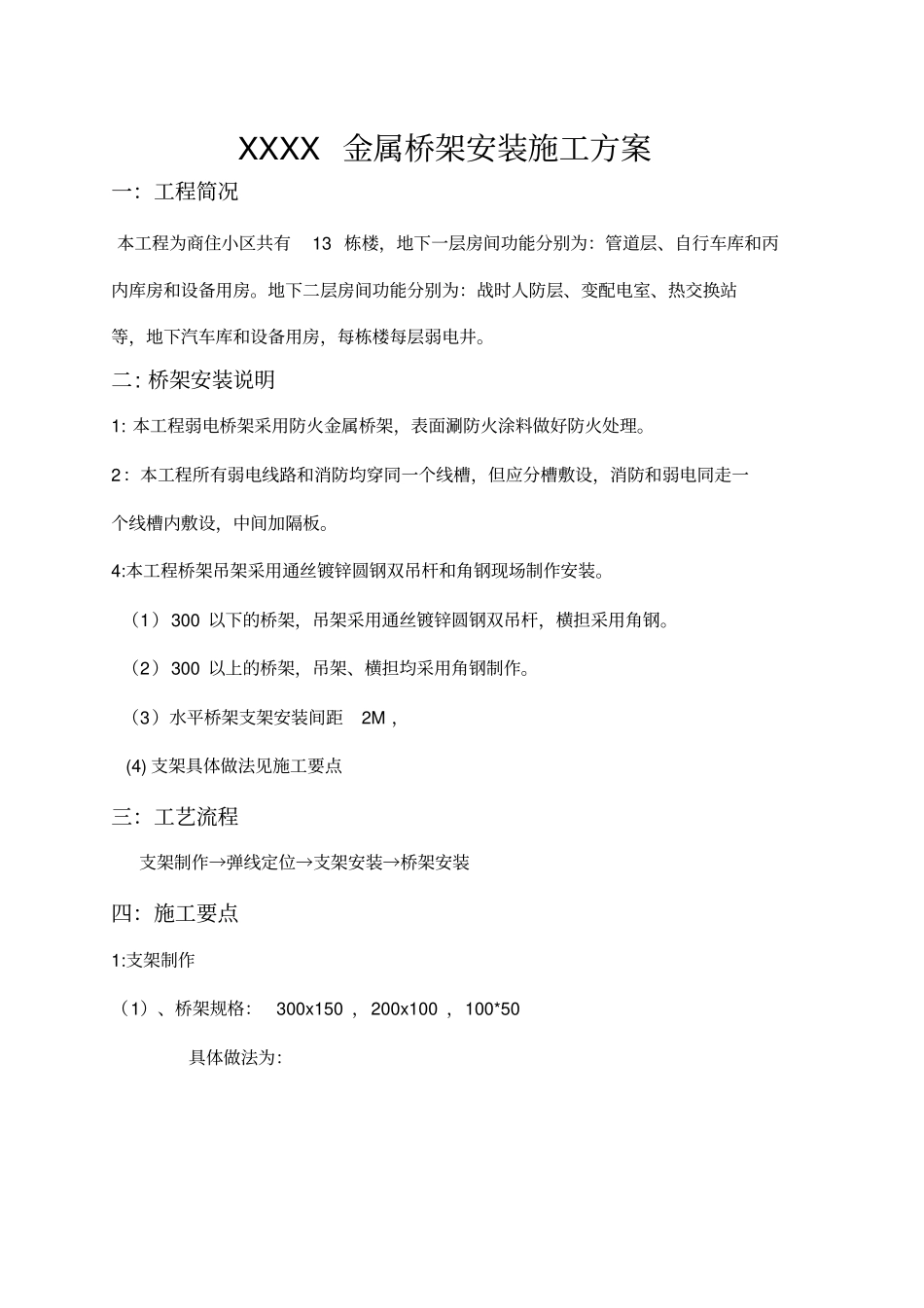

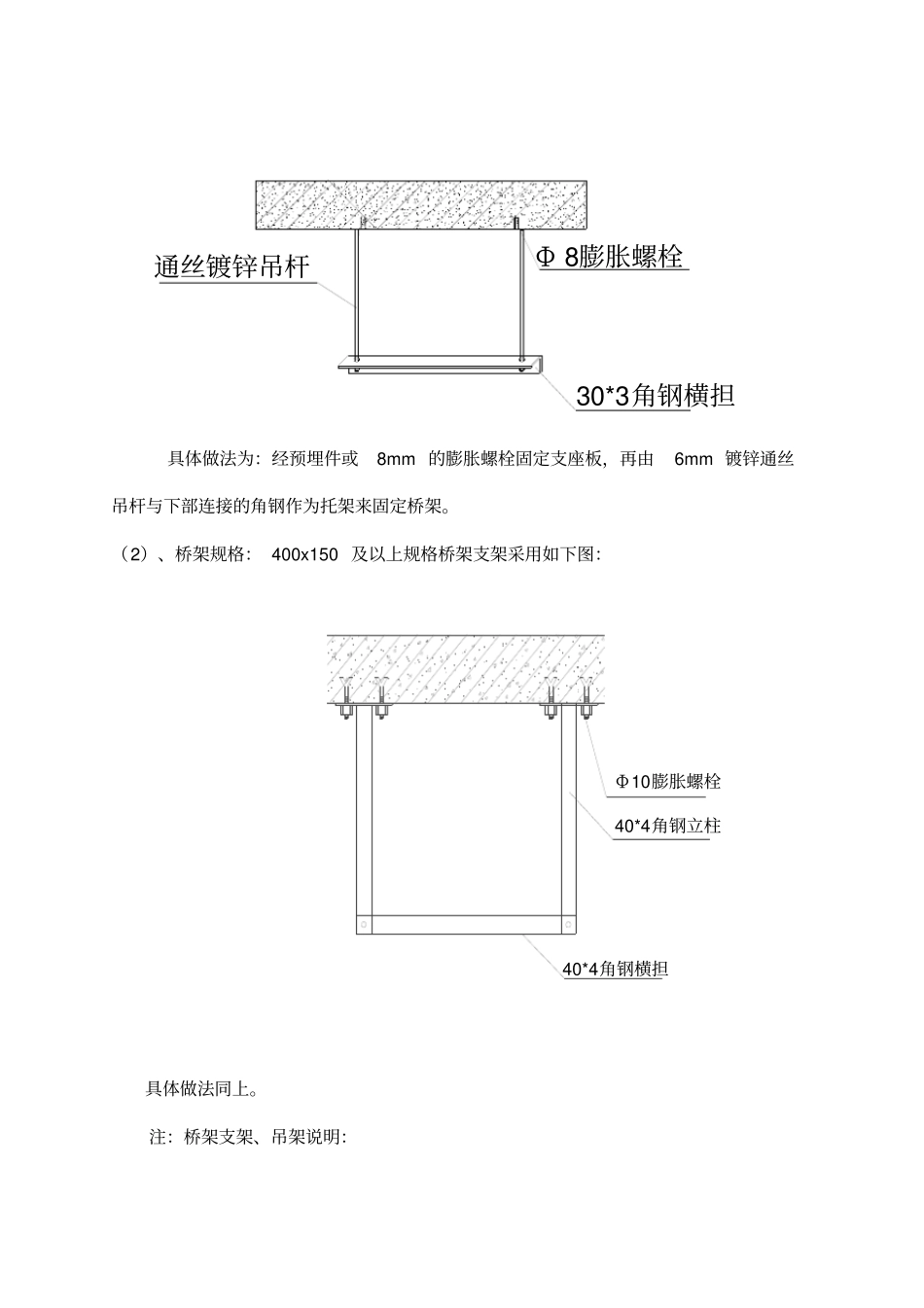

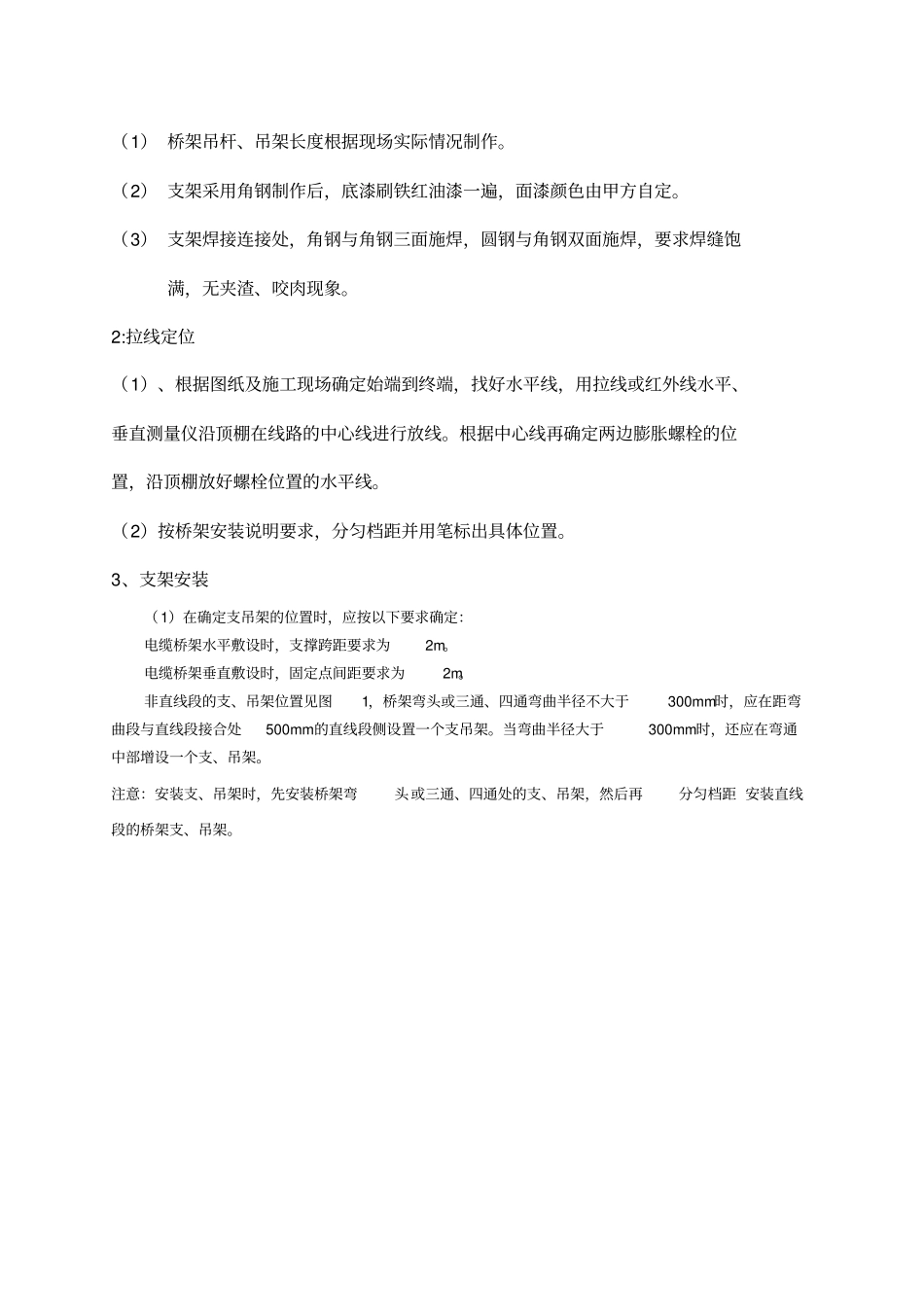

XXXX 金属桥架安装施工方案一：工程简况本工程为商住小区共有13 栋楼，地下一层房间功能分别为：管道层、自行车库和丙内库房和设备用房。地下二层房间功能分别为：战时人防层、变配电室、热交换站等，地下汽车库和设备用房，每栋楼每层弱电井。二: 桥架安装说明1: 本工程弱电桥架采用防火金属桥架，表面涮防火涂料做好防火处理。2：本工程所有弱电线路和消防均穿同一个线槽，但应分槽敷设，消防和弱电同走一个线槽内敷设，中间加隔板。4:本工程桥架吊架采用通丝镀锌圆钢双吊杆和角钢现场制作安装。（1）300 以下的桥架，吊架采用通丝镀锌圆钢双吊杆，横担采用角钢。（2）300 以上的桥架，吊架、横担均采用角钢制作。（3）水平桥架支架安装间距2M ， (4) 支架具体做法见施工要点三：工艺流程支架制作→弹线定位→支架安装→桥架安装四：施工要点1:支架制作（1）、桥架规格： 300x150 ，200x100 ，100*50 具体做法为：通丝镀锌吊杆30*3角钢横担Φ 8膨胀螺栓具体做法为：经预埋件或8mm 的膨胀螺栓固定支座板，再由6mm 镀锌通丝吊杆与下部连接的角钢作为托架来固定桥架。（2）、桥架规格： 400x150 及以上规格桥架支架采用如下图：40*4角钢横担40*4角钢立柱Φ10膨胀螺栓具体做法同上。注：桥架支架、吊架说明：（1） 桥架吊杆、吊架长度根据现场实际情况制作。（2） 支架采用角钢制作后，底漆刷铁红油漆一遍，面漆颜色由甲方自定。（3） 支架焊接连接处，角钢与角钢三面施焊，圆钢与角钢双面施焊，要求焊缝饱满，无夹渣、咬肉现象。2:拉线定位（1）、根据图纸及施工现场确定始端到终端，找好水平线，用拉线或红外线水平、垂直测量仪沿顶棚在线路的中心线进行放线。根据中心线再确定两边膨胀螺栓的位置，沿顶棚放好螺栓位置的水平线。（2）按桥架安装说明要求，分匀档距并用笔标出具体位置。3、支架安装（1）在确定支吊架的位置时，应按以下要求确定：电缆桥架水平敷设时，支撑跨距要求为2m。电缆桥架垂直敷设时，固定点间距要求为2m。非直线段的支、吊架位置见图1，桥架弯头或三通、四通弯曲半径不大于300mm时，应在距弯曲段与直线段接合处500mm的直线段侧设置一个支吊架。当弯曲半径大于300mm时，还应在弯通中部增设一个支、吊架。注意：安装支、吊架时，先安装桥架弯头或三通、四通处的支、吊架，然后再分匀档距 安装直线段的桥架支、吊架。图 1 桥架非直线段支、吊架位置图（a）弯头；（ b）三通； (c) 四通（2）金属桥...
