金属粉末熔化快速成型机新型铺粉结构-新型VIP专享

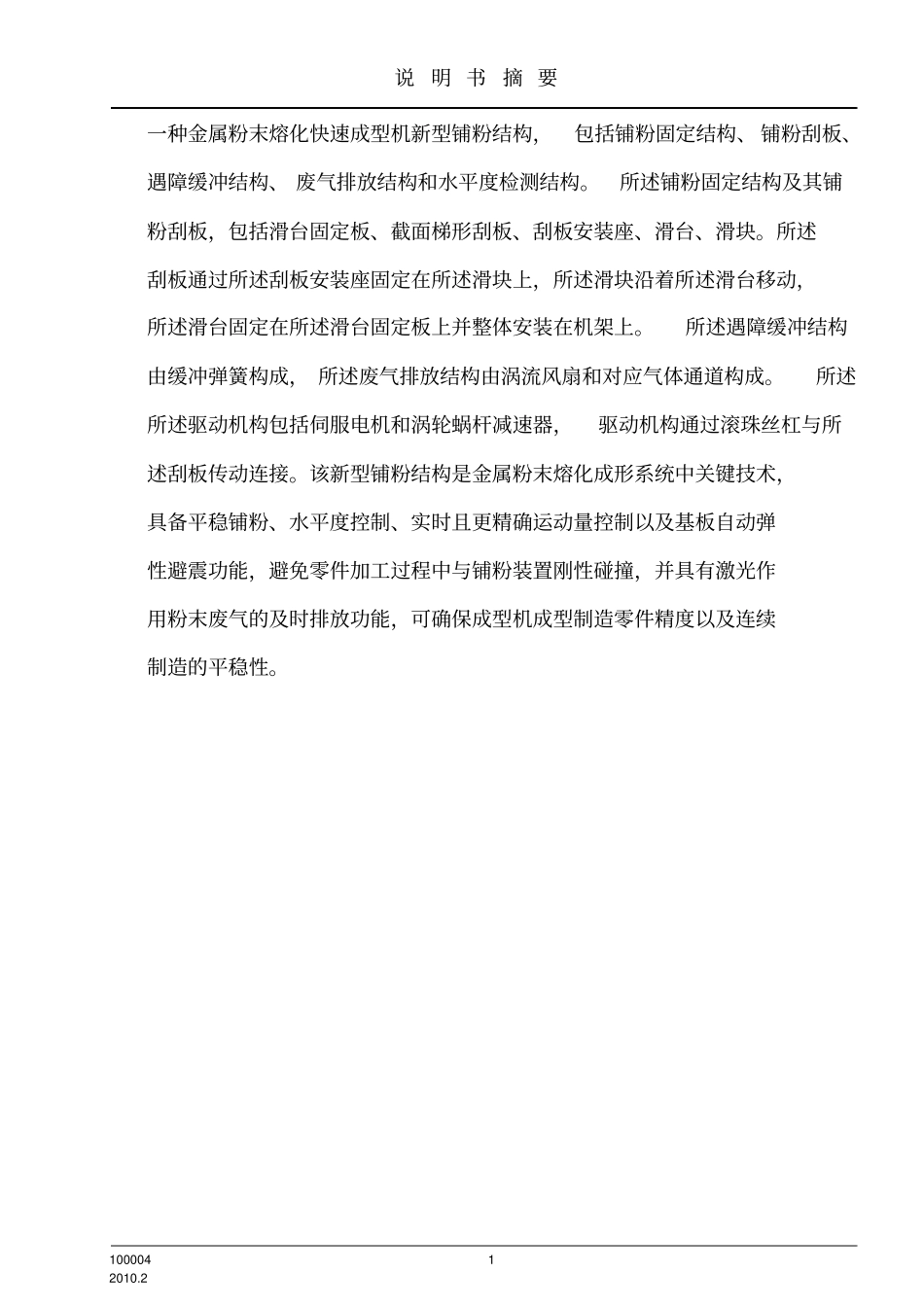

说明 书摘 要100004 1 2010.2 一种金属粉末熔化快速成型机新型铺粉结构，包括铺粉固定结构、 铺粉刮板、遇障缓冲结构、 废气排放结构和水平度检测结构。所述铺粉固定结构及其铺粉刮板，包括滑台固定板、截面梯形刮板、刮板安装座、滑台、滑块。所述刮板通过所述刮板安装座固定在所述滑块上，所述滑块沿着所述滑台移动，所述滑台固定在所述滑台固定板上并整体安装在机架上。所述遇障缓冲结构由缓冲弹簧构成， 所述废气排放结构由涡流风扇和对应气体通道构成。所述所述驱动机构包括伺服电机和涡轮蜗杆减速器，驱动机构通过滚珠丝杠与所述刮板传动连接。该新型铺粉结构是金属粉末熔化成形系统中关键技术，具备平稳铺粉、水平度控制、实时且更精确运动量控制以及基板自动弹性避震功能，避免零件加工过程中与铺粉装置刚性碰撞，并具有激光作用粉末废气的及时排放功能，可确保成型机成型制造零件精度以及连续制造的平稳性。摘要 附图100005 12010.2 权利 要求 书100001 12010.2 1. 一种金属粉末熔化快速成型机新型铺粉结构，其特征在于，包括铺粉固定结构及其铺粉刮板、驱动机构、遇障缓冲机构、废气排放机构和水平度检测机构。2. 根据权利要求 1 所述的金属粉末熔化快速成型机新型铺粉结构，其特征在于，所述铺粉固定结构及其铺粉刮板，包括滑台固定板、截面梯形刮板、刮板安装座、滑台、滑块。所述刮板通过所述刮板安装座固定在所述滑块上，所述滑块沿着所述滑台移动，所述滑台固定在所述滑台固定板上并整体安装在机架上。3. 根据权利要求 2 所述的金属粉末熔化快速成型机新型铺粉结构，其特征在于，遇障缓冲结构由缓冲弹簧构成，如何安装，？压力可以调节、？4. 根据权利要求 1 所述的新型金属粉末熔化快速成型机，其特征在于，所述废气排放结构由涡流风扇和对应气体通道构成。5. 根据权利要求 1 所述的金属粉末熔化快速成型机新型铺粉结构，其特征在于，所述所述驱动机构包括伺服电机和涡轮蜗杆减速器。所述驱动机构通过滚珠丝杠与所述刮板传动连接。说明书100002 22010.2 金属粉末熔化快速成型机新型铺粉结构技术领域本实用新型涉及快速成型设备技术领域，尤其是涉及一种金属粉末熔化快速成型机新型铺粉结构。背景技术尽管选择性激光熔化 (SLM) 技术在过去十几年中飞速发展，但仍存在一些缺点和不足，如可靠性、稳定性还不能完全满足要求；加工零件的球化效应、翘曲变形及裂纹缺陷严重，需要寻找合适的解决方案；设...
