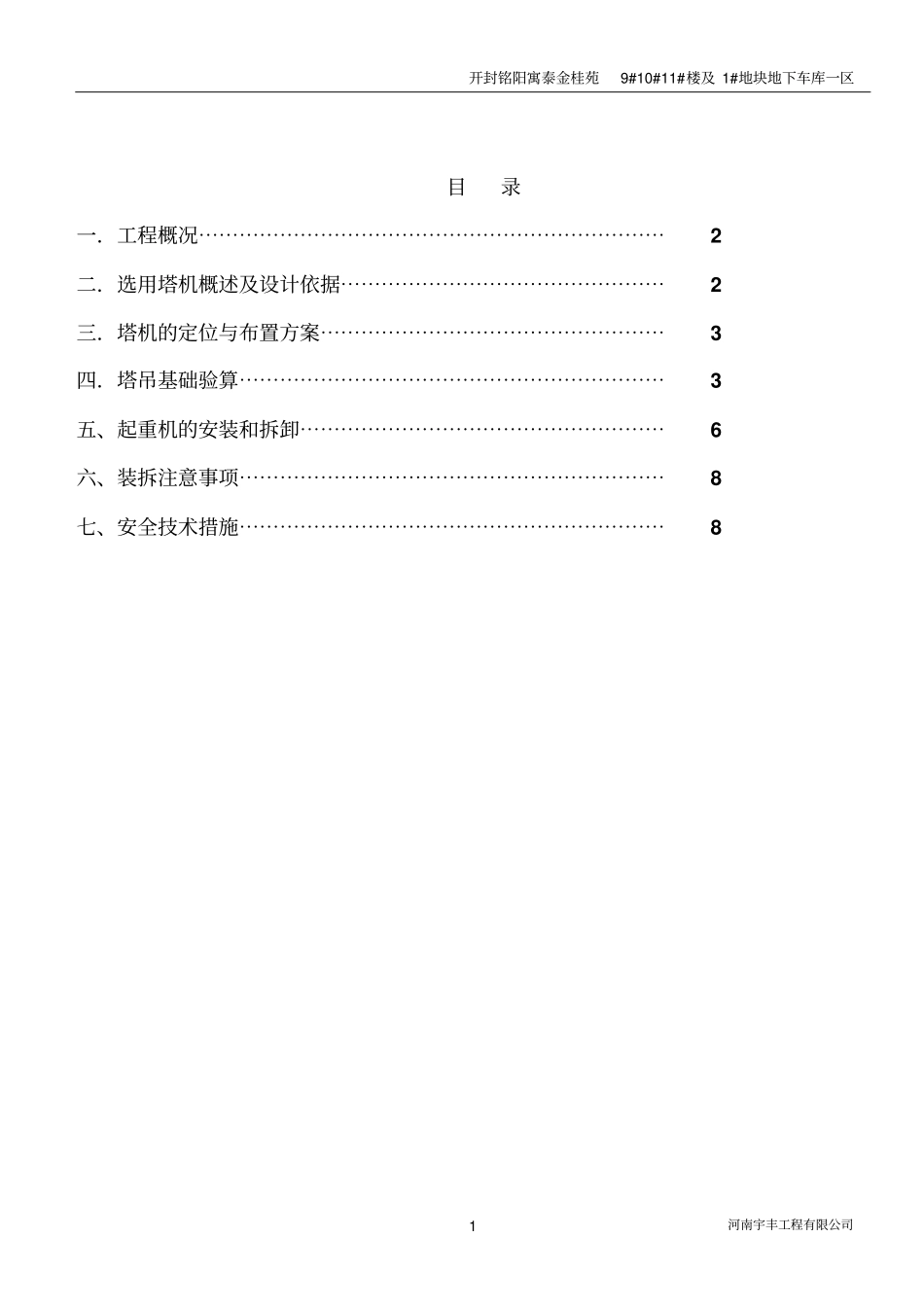

开封铭阳寓泰金桂苑9#10#11#楼及 1#地块地下车库一区河南宇丰工程有限公司1目录一．工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二．选用塔机概述及设计依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三．塔机的定位与布置方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 四．塔吊基础验算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3五、起重机的安装和拆卸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6六、装拆注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8七、安全技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8开封铭阳寓泰金桂苑9#10#11#楼及 1#地块地下车库一区河南宇丰工程有限公司2开封铭阳寓泰金桂苑9#10#11#楼及 1#地块地下车库一区塔吊施工方案一．工程概况开封铭阳寓泰金桂苑9#10#11#楼及 1#地块地下车库一区，位于开封市魏都路以南，油库铁路专用线以西，建筑面积为39488.17 ㎡，地上 16 层，地下 2 层，剪力墙结构，建筑高度47.8m,建设单位为开封市铭阳置业有限公司，设计单位为郑州大学综合设计研究院有限公司，监理单位为河南建威工程监理有限公司，勘察单位为九州建筑设计院有限公司，施工单位为河南宇丰工程有限公司，基础为筏板基础；本建筑抗震设防烈度为7 度，建筑耐火等级地上、地下为一级，建筑性质为一类高层住宅，抗震等级为三级，抗震等级技术措施为三级，结构设计合理使用年限为50 年。二．选用塔机概述及设计依据1、塔机概述依据本工程特征和现场条件及工期要求，共选用3 台 QTZ5008 型号塔机。第一台塔吊坐于 11#楼南侧，第二台坐于10#楼南侧，第三台坐于9#楼南侧；该机由金属结构、驱动机构、液压顶升、电器控制机安全保护装置等组成。⑴塔机独立高度为30 米。⑵本机采用液压顶升来实现塔高和下降1 塔身标准节，使塔机能随建筑物高度的变化而变化。⑶最大工作臂长为50 米，最大起重量为 5000 ㎏，最大幅度时起重量为1000 ㎏。2、设计依据⑴塔式起重机使用说明书；⑵建筑地基设计规范GB50007-2011。开封铭阳寓泰金桂苑9#10#11#楼及 1#地块地下车库一区河南宇丰工程有限公司3⑶混凝土结构设计规范GB500010-2010；⑷本工程岩土工程勘探报告。三．塔机的定位与布置方案，塔吊中心离建筑物边轴线3.5 米。四．塔吊基础验算1）根据塔机说明书所示。塔机未采用附着装置前，基础所受的荷载最大。如下表：Fv Fh M Fg 431kN 80kN 1353.6kN.m 778.8 kN 2）、查塔吊基础技术文件：Fv...
