钟秀大桥底板缺陷分析

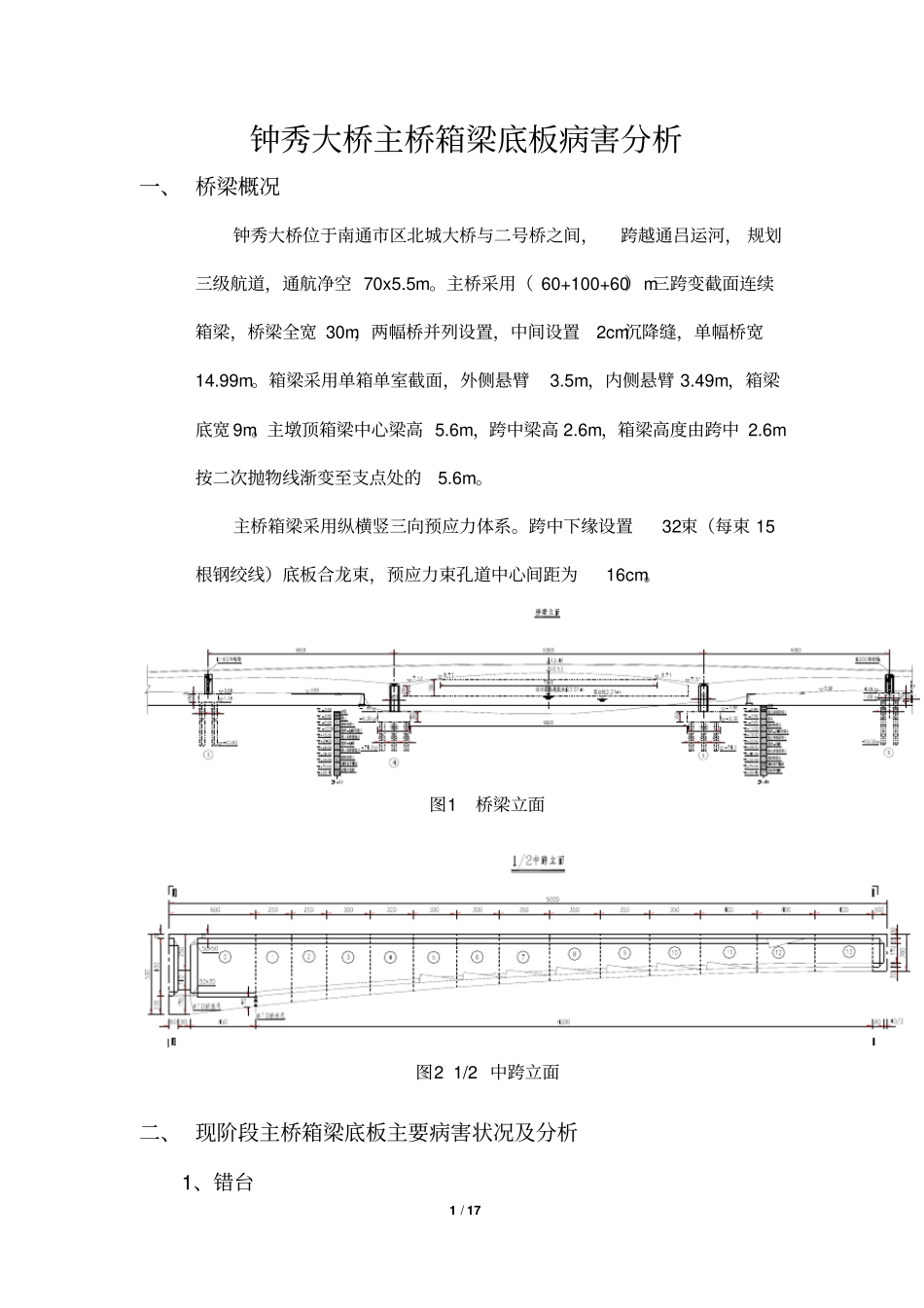

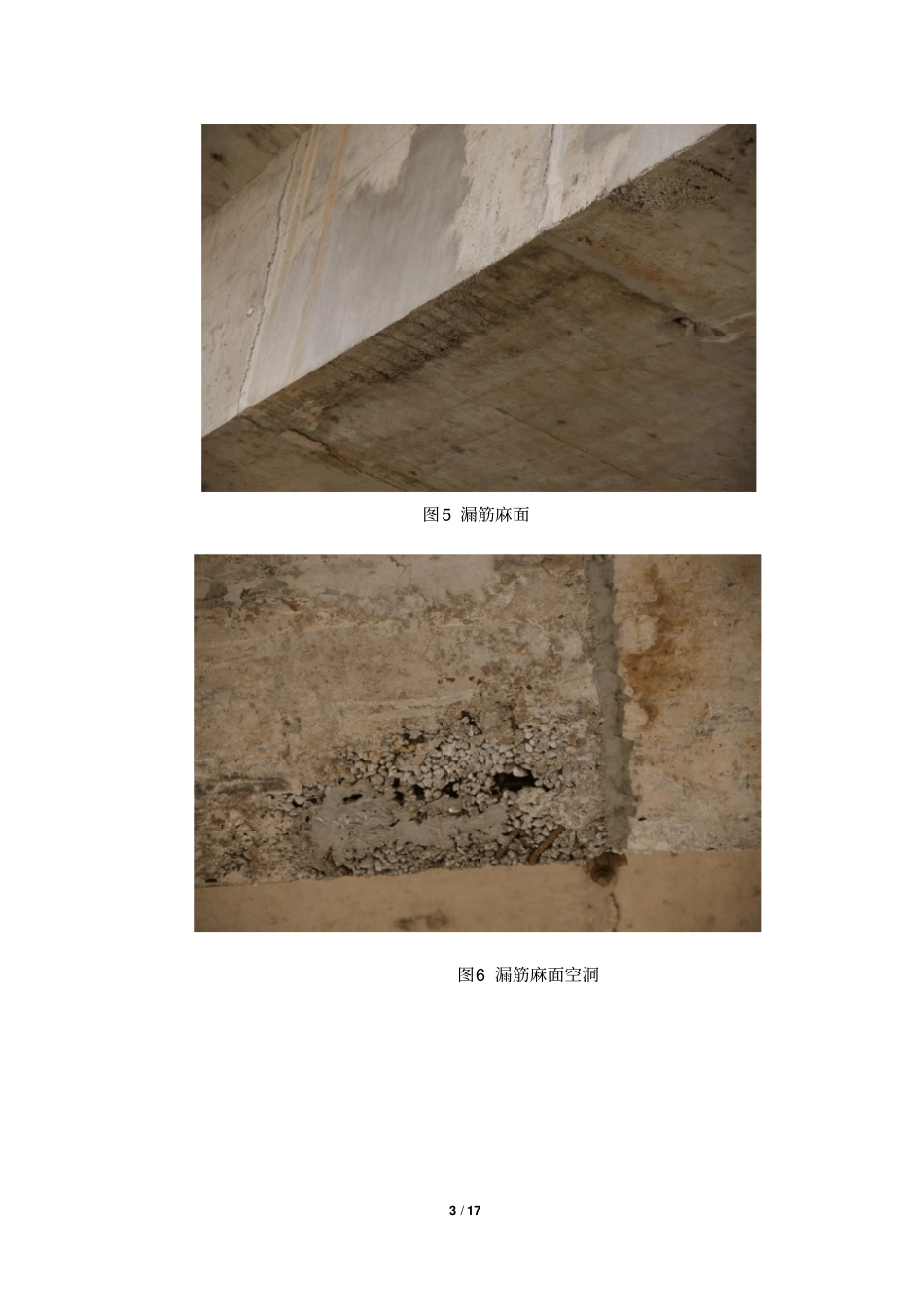

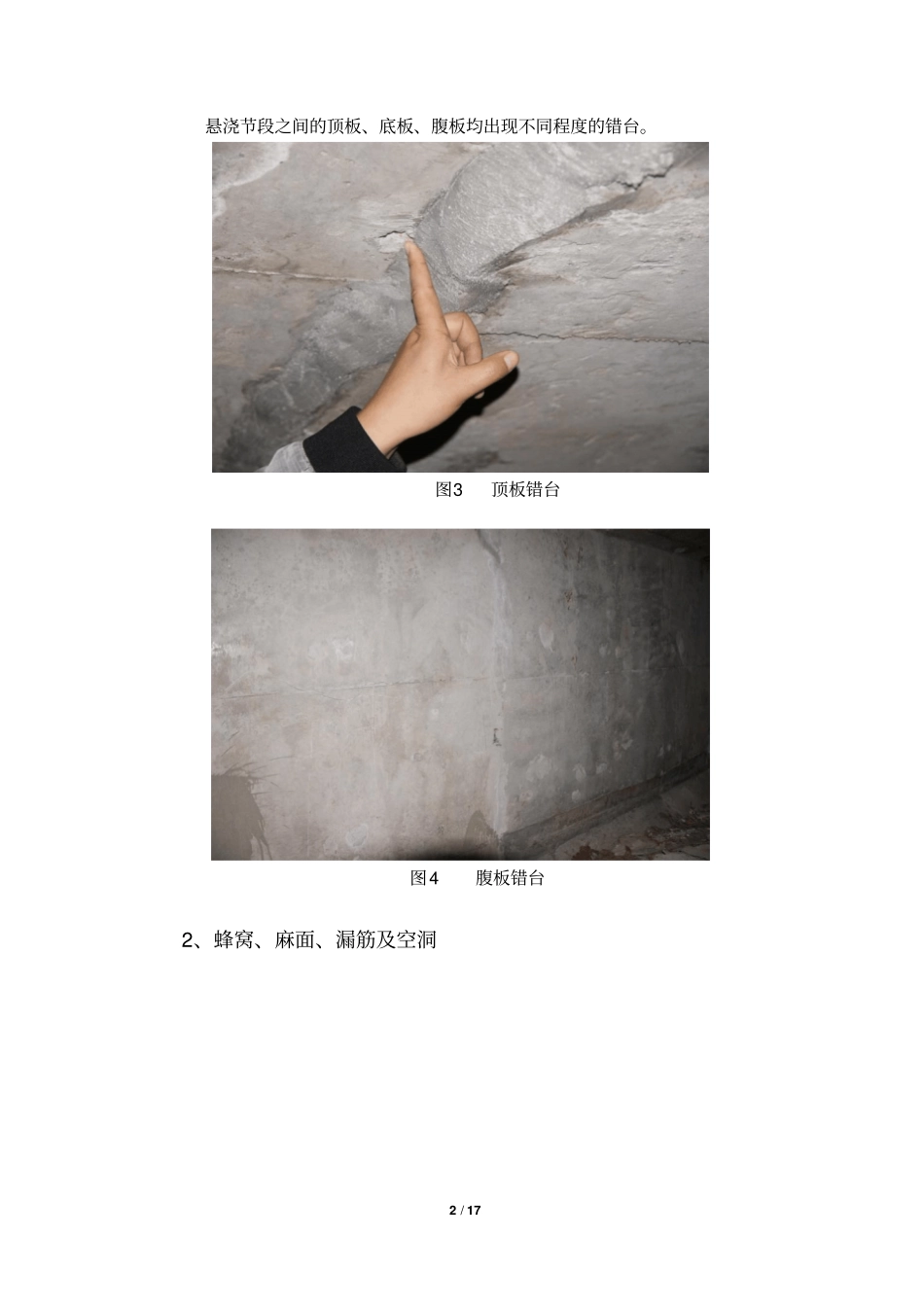

1 / 17钟秀大桥主桥箱梁底板病害分析一、 桥梁概况钟秀大桥位于南通市区北城大桥与二号桥之间，跨越通吕运河， 规划三级航道，通航净空 70x5.5m。主桥采用（ 60+100+60）m三跨变截面连续箱梁，桥梁全宽 30m，两幅桥并列设置，中间设置2cm沉降缝，单幅桥宽14.99m。箱梁采用单箱单室截面，外侧悬臂3.5m，内侧悬臂 3.49m，箱梁底宽 9m。主墩顶箱梁中心梁高 5.6m，跨中梁高 2.6m，箱梁高度由跨中 2.6m按二次抛物线渐变至支点处的5.6m。主桥箱梁采用纵横竖三向预应力体系。跨中下缘设置32束（每束 15根钢绞线）底板合龙束，预应力束孔道中心间距为16cm。图1 桥梁立面图2 1/2 中跨立面二、 现阶段主桥箱梁底板主要病害状况及分析1、错台2 / 17悬浇节段之间的顶板、底板、腹板均出现不同程度的错台。图3 顶板错台图4 腹板错台2、蜂窝、麻面、漏筋及空洞3 / 17图5 漏筋麻面图6 漏筋麻面空洞4 / 17图7 混凝土修补不密实3、主桥箱梁底板崩裂图8 主桥箱梁底板崩裂的总体位置5 / 17图9 东侧桥（南岸 12# 、13#节段）箱梁底板崩裂图10 东侧桥 ( 北岸 12# 、13#节段) 箱梁底板崩裂6 / 17图11 西侧桥南岸（ 10#、11#节段）箱梁底板崩裂图12 西侧桥北岸（ 12#、13#节段间、 12#、11#节段间）箱梁底板崩裂7 / 17图13 西侧桥北岸（ 12#、13#节段间）4、主桥箱梁底板崩裂现象发生时间左半幅桥：2011 年 10 月 6 日，在张拉第一批次中跨合拢钢束（据现场反映 20 束）后，南岸及北岸底板在13#和 12#节段接缝处分别出现两处底板崩裂；第二批钢束张拉完成后，崩裂现象未见明显增加。右半幅桥：2011 年 10 月 13 日，白天张拉第一批次18 束钢束， 次日早晨在现场发现南岸 10#、11#节段接缝处出现一处底板崩裂，北岸在13#、12#节段接缝处及 10#、11#节段接缝处分别发生底板混凝土崩裂。两幅桥的边跨底板均未发现崩裂现象。5、主桥箱梁底板发生崩裂呈现的特征（1）边跨箱梁底板没有发生崩裂，仅主跨箱梁底板发生崩裂。8 / 17（2）张拉主跨箱梁底板合拢束数量约一半时，主跨箱梁底板出现崩裂现象，但在合拢束全部张拉后， 并没有发现新的箱梁底板崩裂现象，且随着时间推移， 暂未出现箱梁底板崩裂恶化现象。（3）箱梁底板崩裂位置均发生在节段与节段之间的接缝位置处。（4）崩裂现象在桥跨方向不具有对称性，发生的位置有： 12# 、13#节段接缝，11#、12#节段接缝， 11#、10#节段接缝等。（5）箱梁...
