钳工基本操作

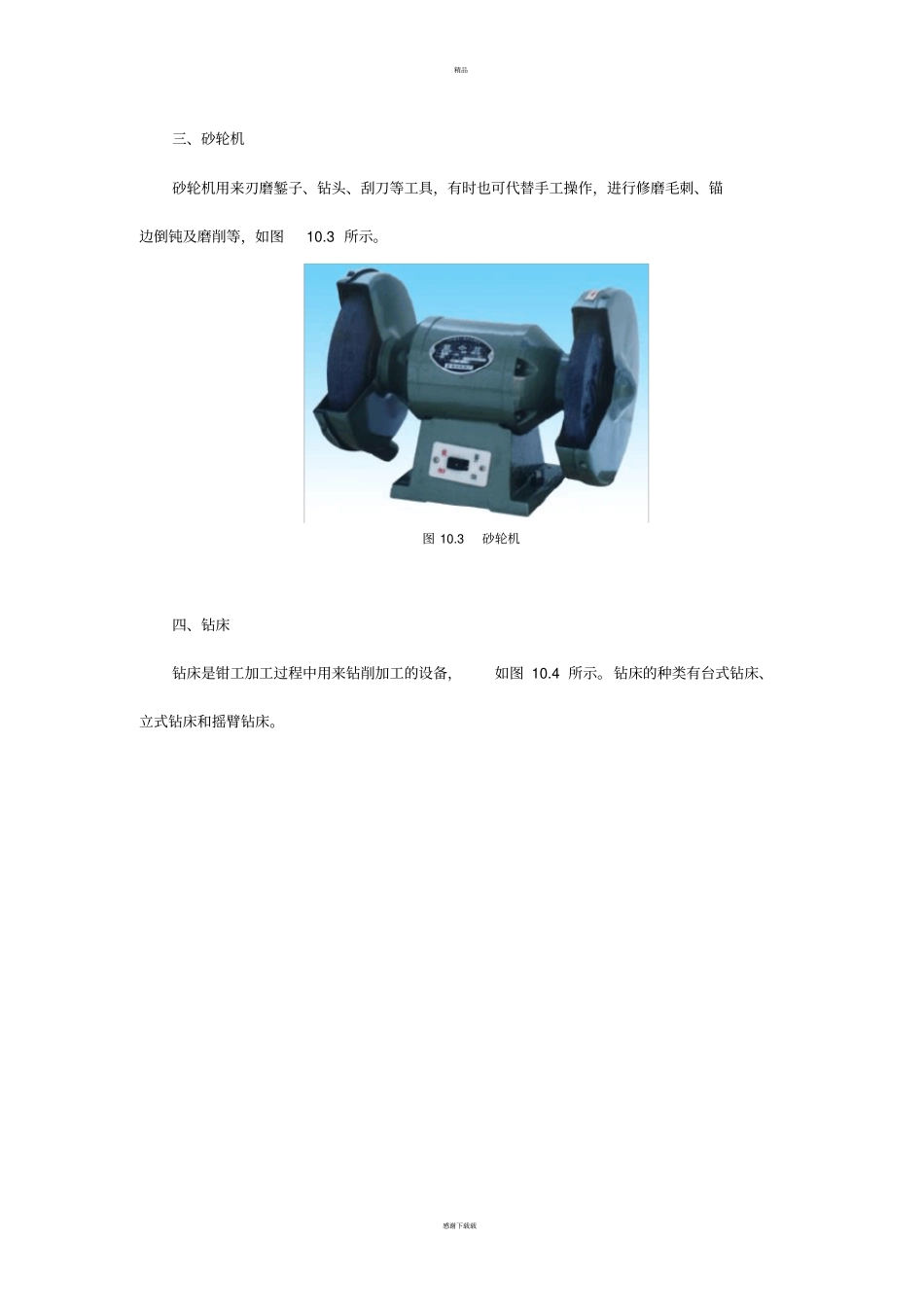

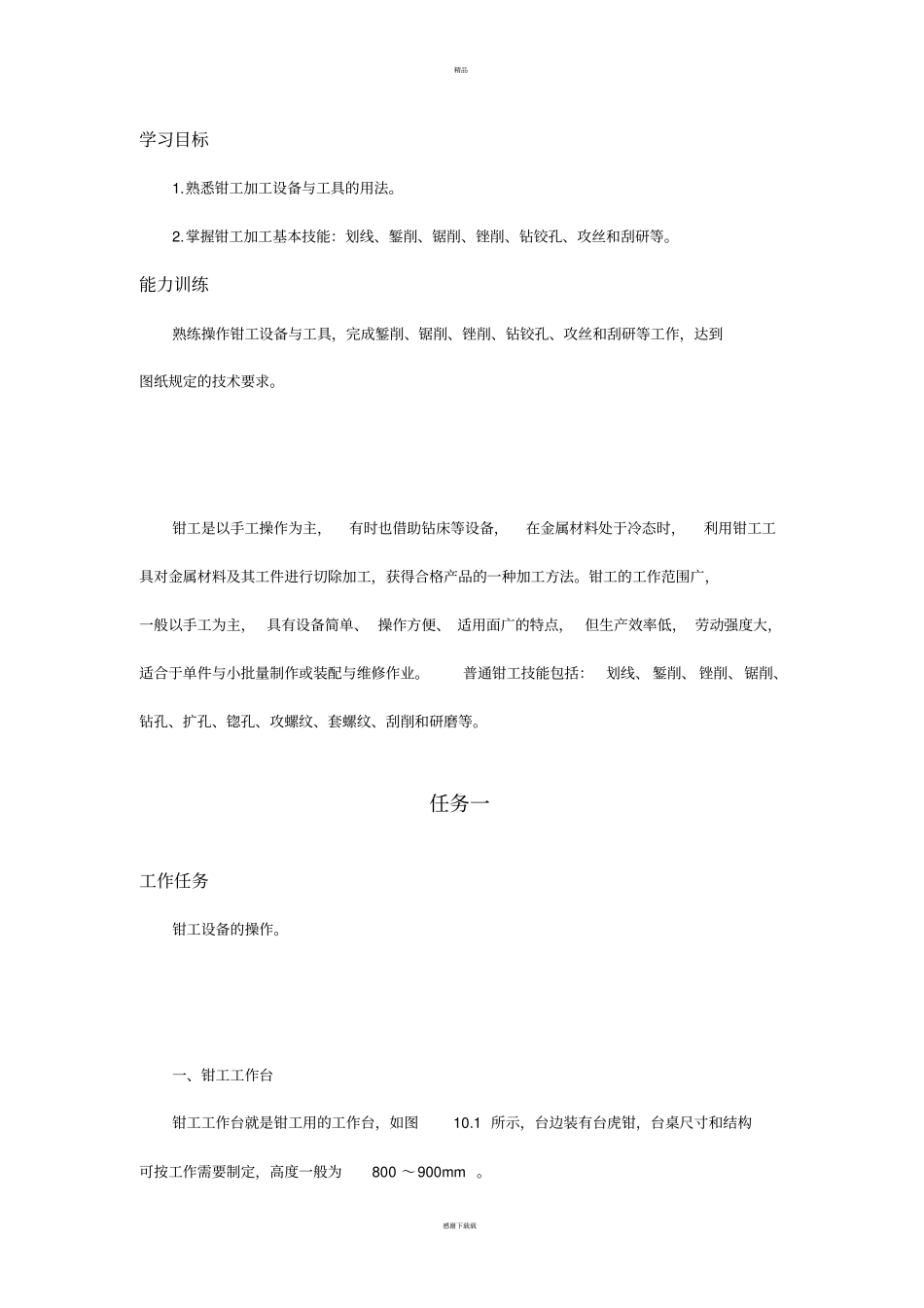

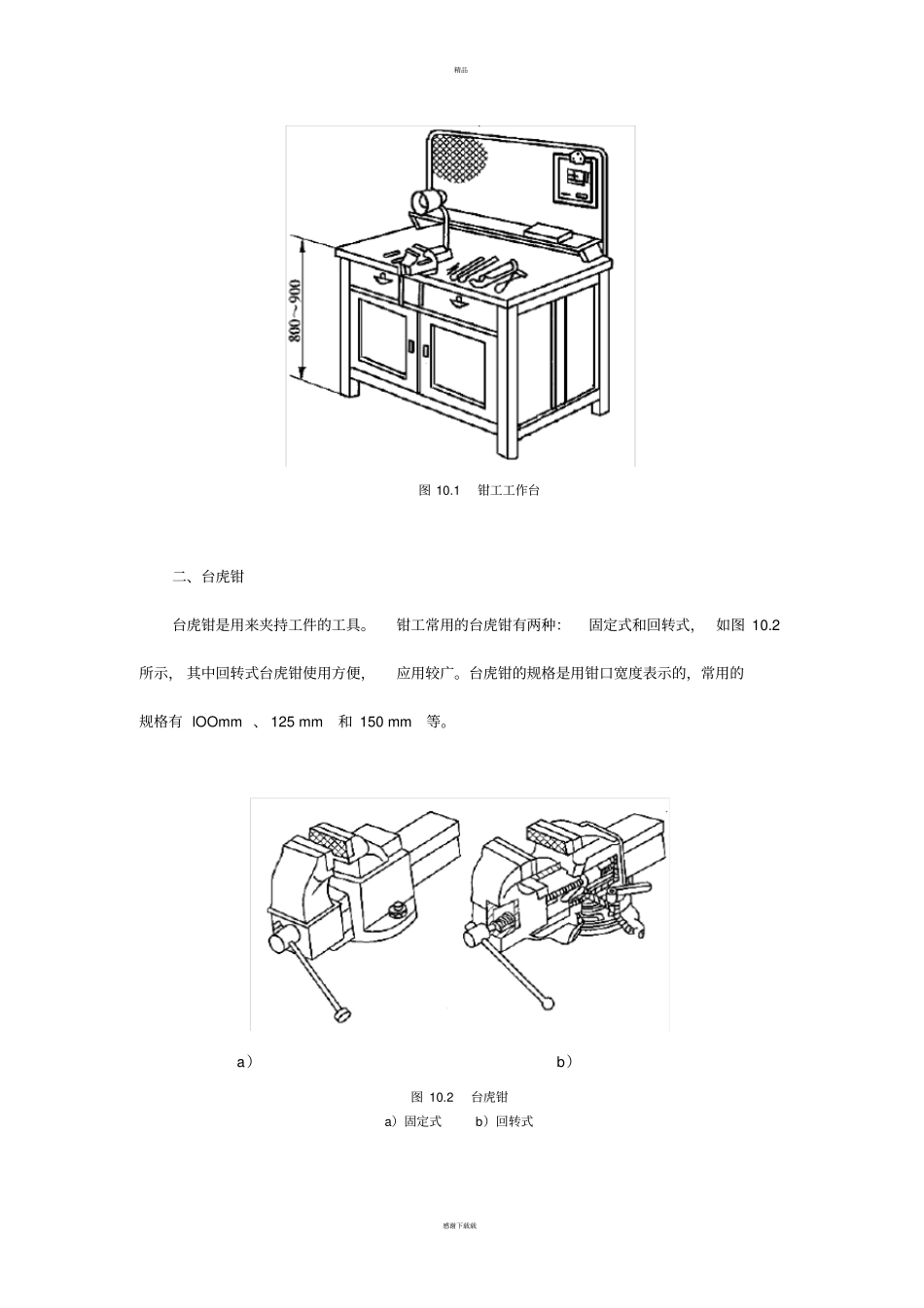

精品感谢下载载学习目标1.熟悉钳工加工设备与工具的用法。2.掌握钳工加工基本技能：划线、錾削、锯削、锉削、钻铰孔、攻丝和刮研等。能力训练熟练操作钳工设备与工具，完成錾削、锯削、锉削、钻铰孔、攻丝和刮研等工作，达到图纸规定的技术要求。钳工是以手工操作为主，有时也借助钻床等设备，在金属材料处于冷态时，利用钳工工具对金属材料及其工件进行切除加工，获得合格产品的一种加工方法。钳工的工作范围广，一般以手工为主， 具有设备简单、 操作方便、 适用面广的特点， 但生产效率低， 劳动强度大，适合于单件与小批量制作或装配与维修作业。普通钳工技能包括：划线、 錾削、 锉削、锯削、钻孔、扩孔、锪孔、攻螺纹、套螺纹、刮削和研磨等。任务一工作任务钳工设备的操作。一、钳工工作台钳工工作台就是钳工用的工作台，如图10.1 所示，台边装有台虎钳，台桌尺寸和结构可按工作需要制定，高度一般为800 ～900mm 。精品感谢下载载图 10.1 钳工工作台二、台虎钳台虎钳是用来夹持工件的工具。钳工常用的台虎钳有两种：固定式和回转式， 如图 10.2所示， 其中回转式台虎钳使用方便，应用较广。台虎钳的规格是用钳口宽度表示的，常用的规格有 lOOmm 、 125 mm和 150 mm等。a）b）图 10.2 台虎钳a）固定式b）回转式精品感谢下载载三、砂轮机砂轮机用来刃磨錾子、钻头、刮刀等工具，有时也可代替手工操作，进行修磨毛刺、锚边倒钝及磨削等，如图10.3 所示。图 10.3 砂轮机四、钻床钻床是钳工加工过程中用来钻削加工的设备，如图 10.4 所示。钻床的种类有台式钻床、立式钻床和摇臂钻床。精品感谢下载载图 10.4 钻床练习题10.1.1 常用钳工设备有哪些？任务二工作任务使用划线工具对工件划线。划线是根据工件图样要求，在毛坯或半成品的表面划出加工图形、加工界线的操作。它是钳工的一种基本操作。划线通常分为平面划线和立体划线两种；如图10.5 所示。平面划精品感谢下载载线所划出的线条都在一个平面上，较为简单；立体划线是在工件的几个不同表面上进行划线，并直通过划线，纠正和弥补工件上存在的某些缺陷和误差，所以，立体划线比平面划线复杂，难度也大。a）b）图 10.5 平面划线和立体划线a）平面划线b ）立体划线一、划线工具1．划针划针是用在工件上划出线条的工具，一般由Ф3 ～5mm的弹簧钢丝或碳素工具钢制作。正确的划线方法如图10.6 所示，要求划线时划出的线条细而清晰。10.6 划针及其使用方法2...
