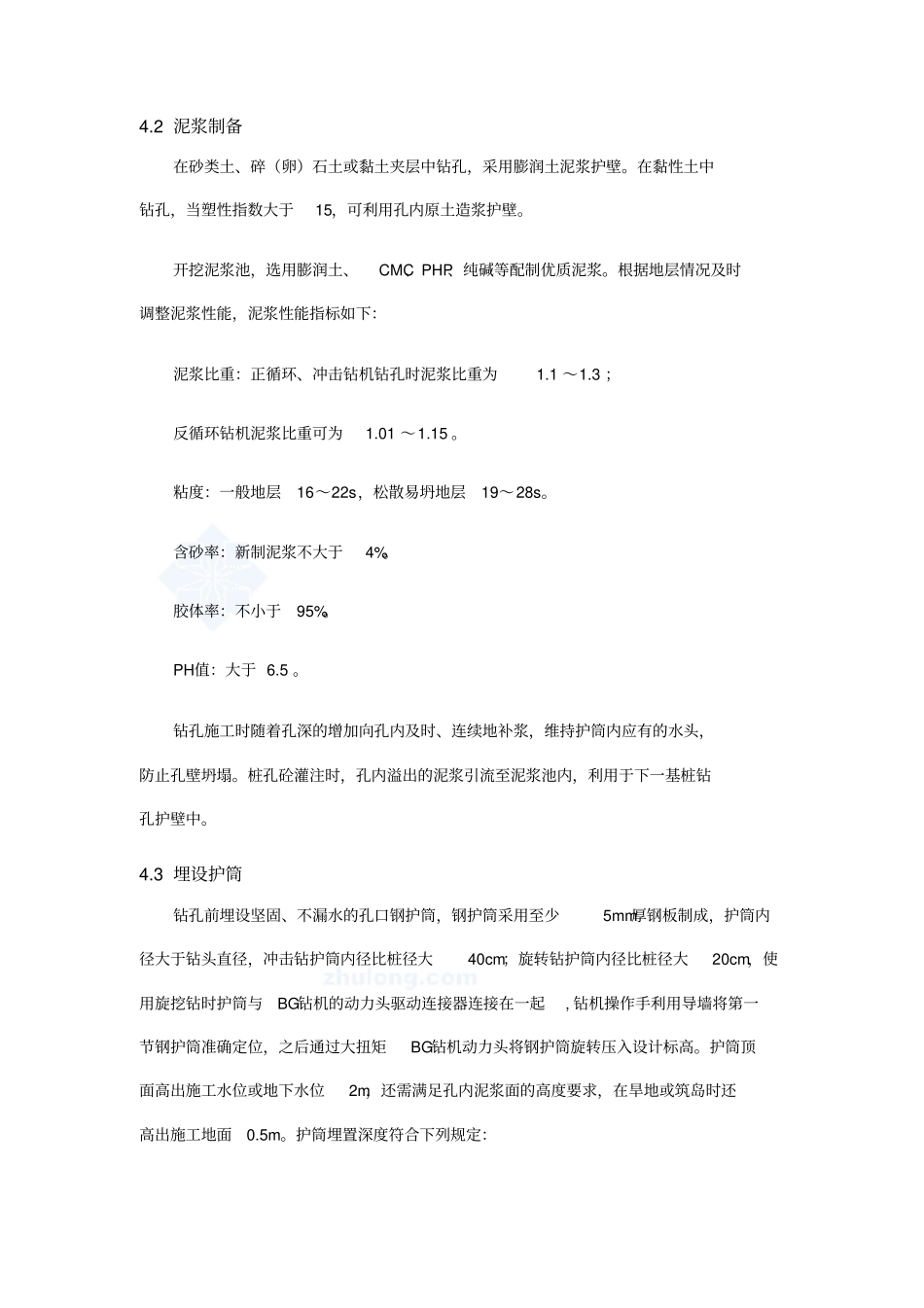

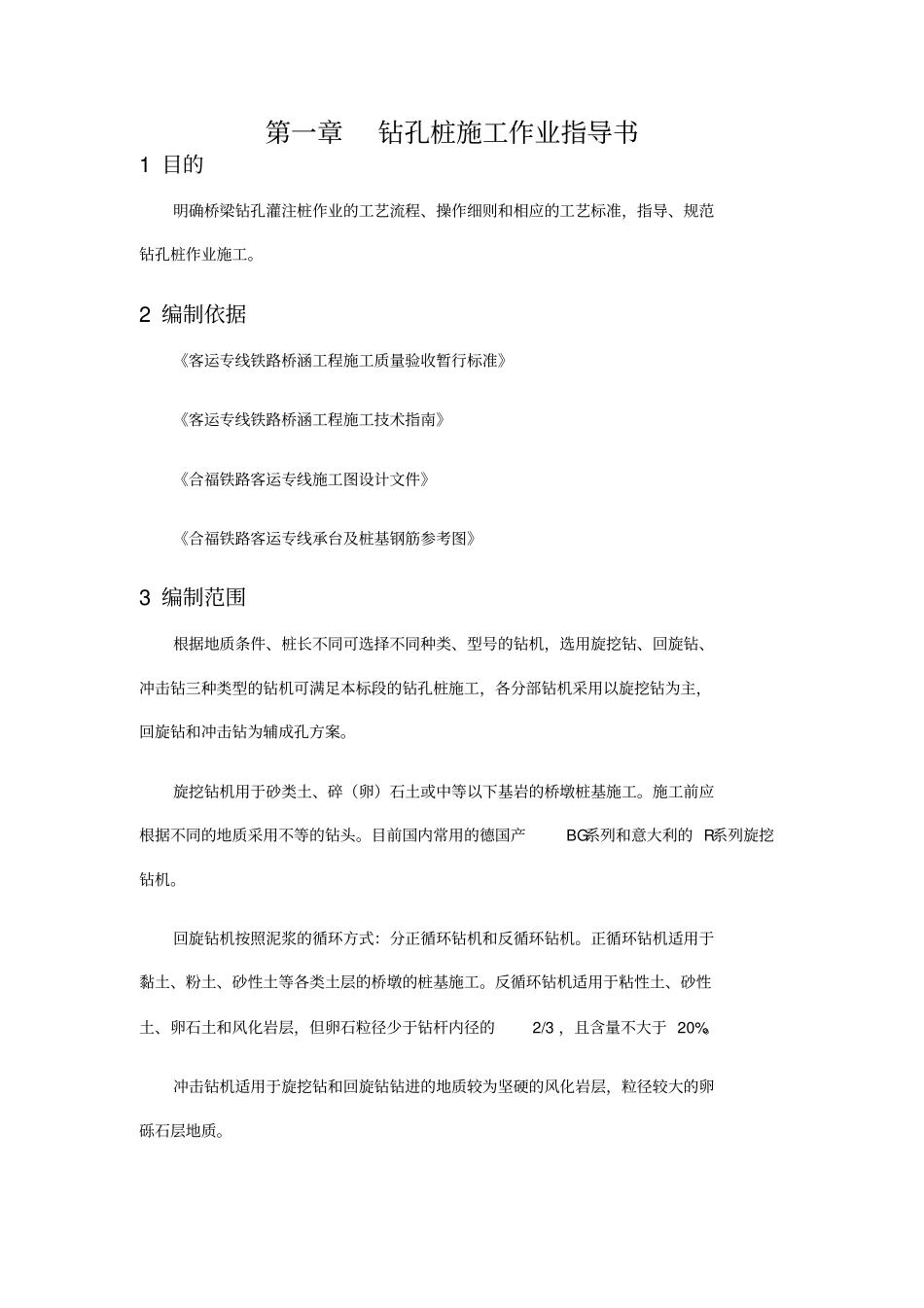

第一章钻孔桩施工作业指导书1 目的明确桥梁钻孔灌注桩作业的工艺流程、操作细则和相应的工艺标准，指导、规范钻孔桩作业施工。2 编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《合福铁路客运专线施工图设计文件》《合福铁路客运专线承台及桩基钢筋参考图》3 编制范围根据地质条件、桩长不同可选择不同种类、型号的钻机，选用旋挖钻、回旋钻、冲击钻三种类型的钻机可满足本标段的钻孔桩施工，各分部钻机采用以旋挖钻为主，回旋钻和冲击钻为辅成孔方案。旋挖钻机用于砂类土、碎（卵）石土或中等以下基岩的桥墩桩基施工。施工前应根据不同的地质采用不等的钻头。目前国内常用的德国产BG系列和意大利的 R系列旋挖钻机。回旋钻机按照泥浆的循环方式：分正循环钻机和反循环钻机。正循环钻机适用于黏土、粉土、砂性土等各类土层的桥墩的桩基施工。反循环钻机适用于粘性土、砂性土、卵石土和风化岩层，但卵石粒径少于钻杆内径的2/3 ，且含量不大于 20%。冲击钻机适用于旋挖钻和回旋钻钻进的地质较为坚硬的风化岩层，粒径较大的卵砾石层地质。4 施工方法及操作细则钻孔桩施工工艺流程见下图。4.1 施工准备钻孔场地应根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求，准备工作如下：首先确定钻孔桩位：按照基线控制网及桥墩设计坐标，用全站仪精确放出桩位。钻孔场地应平整场地，清除杂物，更换软土，夯填密实。场地位于陡坡、水中或淤泥中时，用枕木或型钢等搭设工作平台，钻机座不宜直接置于不坚实的填土上，以免产生不均匀沉陷。修通旱地位置便道，为施工机具、材料运送提供便利。钻孔场地在浅水时，宜采用筑岛法。岛顶面通常高出施工水位0.75 ～1.0m。筑岛面积按钻孔方法、设备大小等决定。采用回转法或冲击钻孔时，需设置泥浆循环净化系统，在施工场地或工作平台上一并考虑。图 4-2-1 钻孔桩施工工艺框图平整场地测定孔位挖埋护筒钻机就位钻进制作护筒加工钻头中间检查终孔清孔测孔安放钢筋笼安放导管二次清孔灌注混凝土挖泥浆池、沉淀池泥浆制备泥浆循环、滤碴、补浆、测指标测孔深、泥浆比重、钻进速度测孔深、孔径、孔斜度注清水、换泥浆、测比重填表格、监理工程师签字认可填表、监理工程师签字认可检查泥浆比重及沉渣厚度制作混凝土试件，测量混凝土面高度和清理、检查测孔深、孔径钢筋笼制作4.2 泥浆制备在砂类土、碎（卵）石土或黏土夹层中钻孔，采用膨润土泥浆护壁。在...
