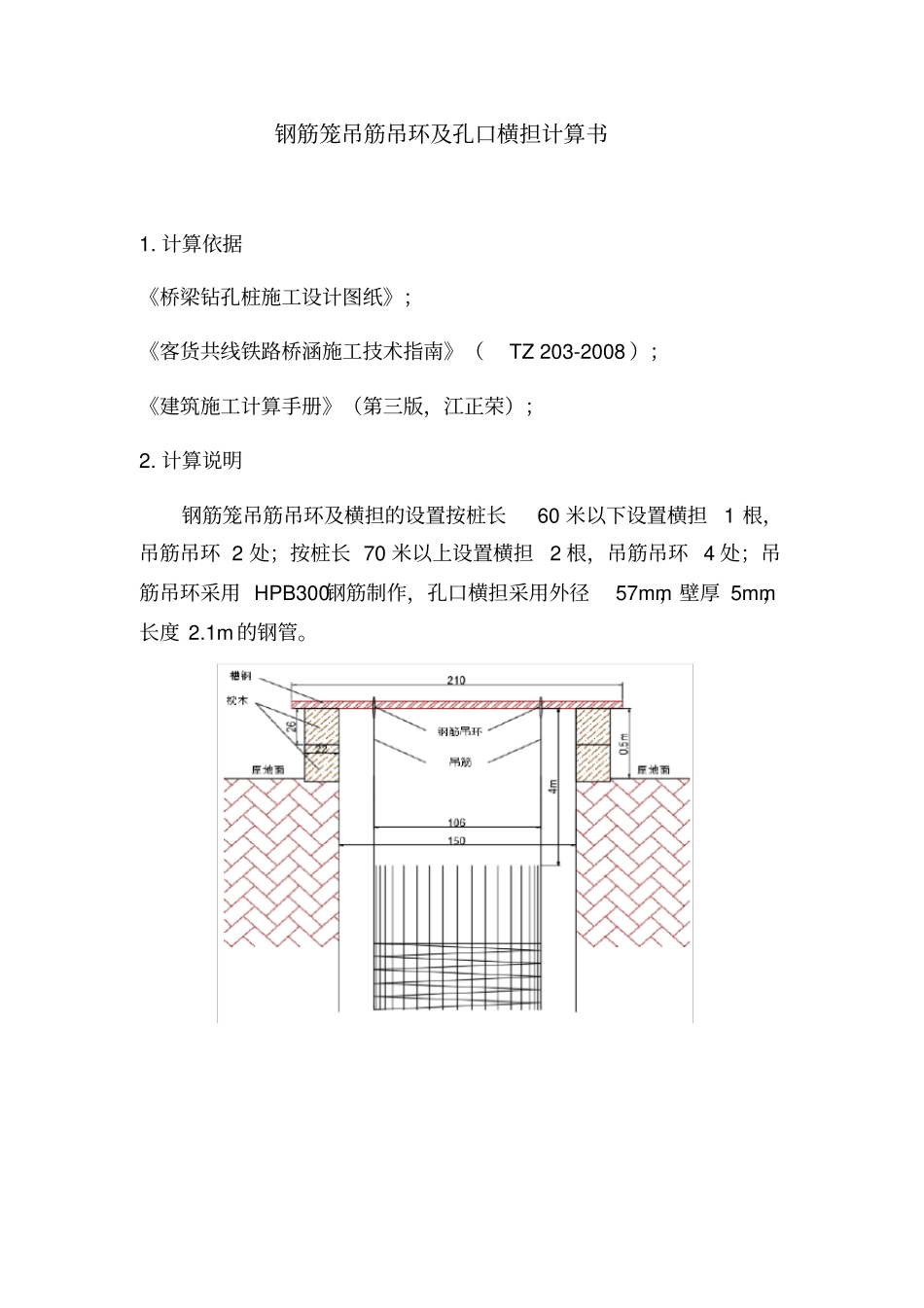

钢筋笼吊筋吊环及孔口横担计算书1. 计算依据《桥梁钻孔桩施工设计图纸》；《客货共线铁路桥涵施工技术指南》（TZ 203-2008 ）；《建筑施工计算手册》（第三版，江正荣）；2. 计算说明钢筋笼吊筋吊环及横担的设置按桩长60 米以下设置横担1 根，吊筋吊环 2 处；按桩长 70 米以上设置横担2 根，吊筋吊环 4 处；吊筋吊环采用 HPB300钢筋制作，孔口横担采用外径57mm，壁厚 5mm，长度 2.1m 的钢管。吊环吊筋示意图3. 材料性能3.1 钢筋强度标准值与设计值牌号公称直径（ mm）屈服强度标准值2/ mmNf yk极限强度标准值2/ mmNf stk抗拉强度设计值2/ mmNf ykHPB3006-22904.87.141081.583.2 钢管的截面特性名称规格（ mm）截面积（2mm ）重量(mkg /）截面惯性矩 I（4mm ）截面最小抵抗矩 W（3mm ）钢管外径 76/ 内径 68904.87.141081.5831048.153.3 钢管强度设计值和弹性模量牌号厚度 （ mm ）抗拉、抗压和抗弯f （2/ mmN）抗剪)/(2mmNfv弹性模量 E（2/ mmN）Q235 16215 125 51006.24. 钢筋笼吊筋吊环计算4.1 工况一选本桥梁工程桩径1.25m、桩长 70m，钢筋笼重量为 7.188t ，采用 HPB300 ?16mm钢筋制作吊环 4 个，横担 2 根采用孔口横担采用外径 76mm；内径 68mm；壁厚 5mm的钢管。4.1.1 吊环的应力按下式计算：nAG9807式中— 吊环拉应力n — 吊环的截面个数， 一个吊环时为 2；二个吊环时为 4；四个吊环时为 6； A—一个吊环的钢筋截面面积； G —构件的重量（ t ）； 9807— t （吨）换算成 N（牛顿）；—吊环的允许拉应力，一般不大于60N/mm2（已考虑超载系数、吸附系数、动力系数、钢筋弯折引起的应力集中系数、钢筋角度影响系数、钢筋代换等）。2/602/45.582016188.79807mmNmmN满足要求4.1.2 一个吊环可起吊的重量按下式计算：261.9807.912420ddG式中0G —一个吊环起吊的重量（kg）d —吊环直径（ mm）—吊环的允许拉应力kgG24601661.920tt188.784.91000/42460满足要求4.1.3 吊筋抗拉强度计算：抗拉强度强度设计值2/2707.2721.1/300mmNfy2223/270/58.8784108.9188.7mmNfymmN满足要求4.1.4 钢筋笼横担强度计算：取最不利工况，即钢筋笼全部安装完毕，悬挂于槽钢上的工况，因为钢管为 2 根，有 4 个受力点，所以单点集中荷载为1/4 总荷载。即：KN61.178.94188.7钢管自重：KN07.010008.91.7（1）抗弯强度值计算①自重荷载下弯矩 :mknqbM?026.08/72.107.08/122②...
