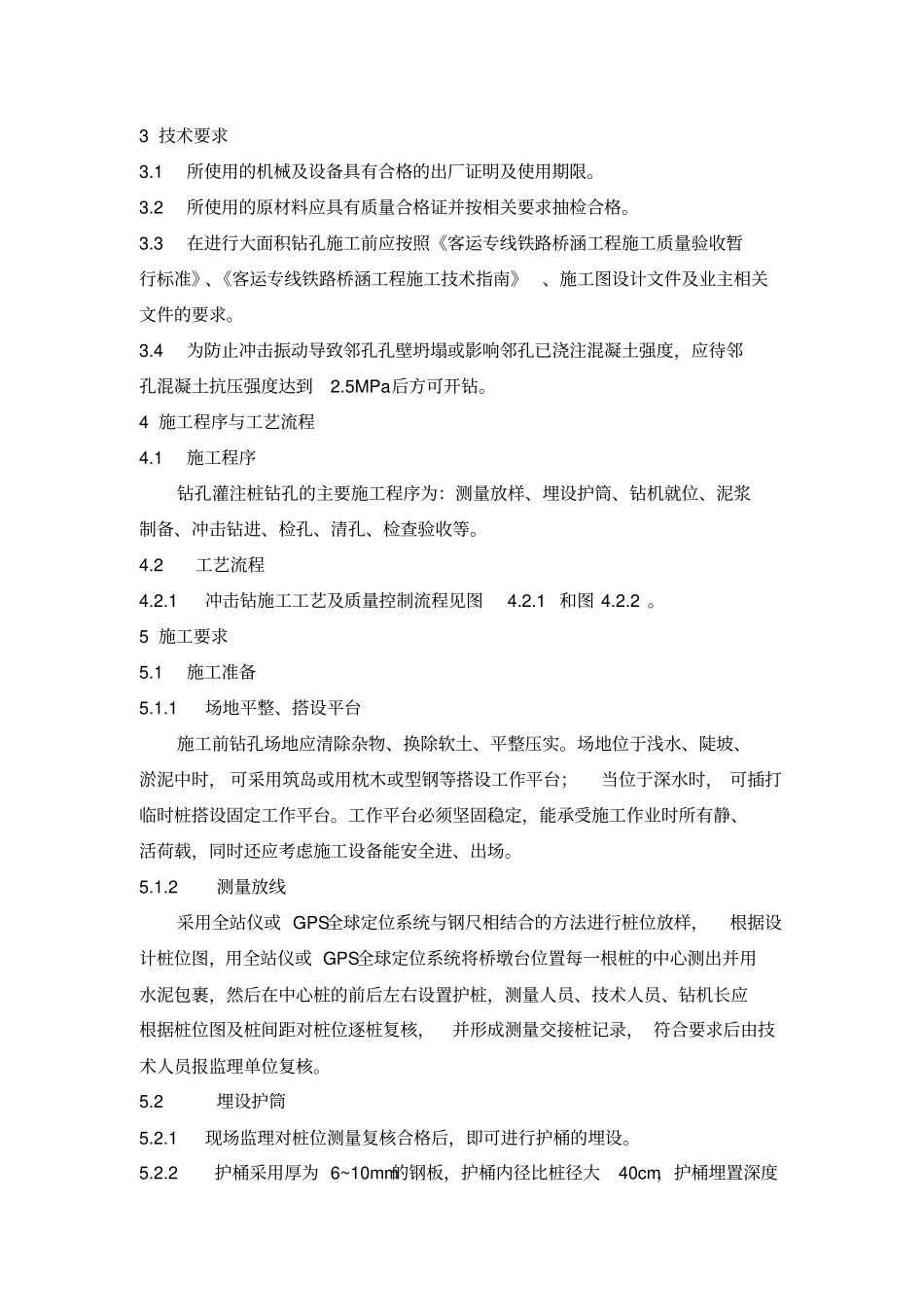

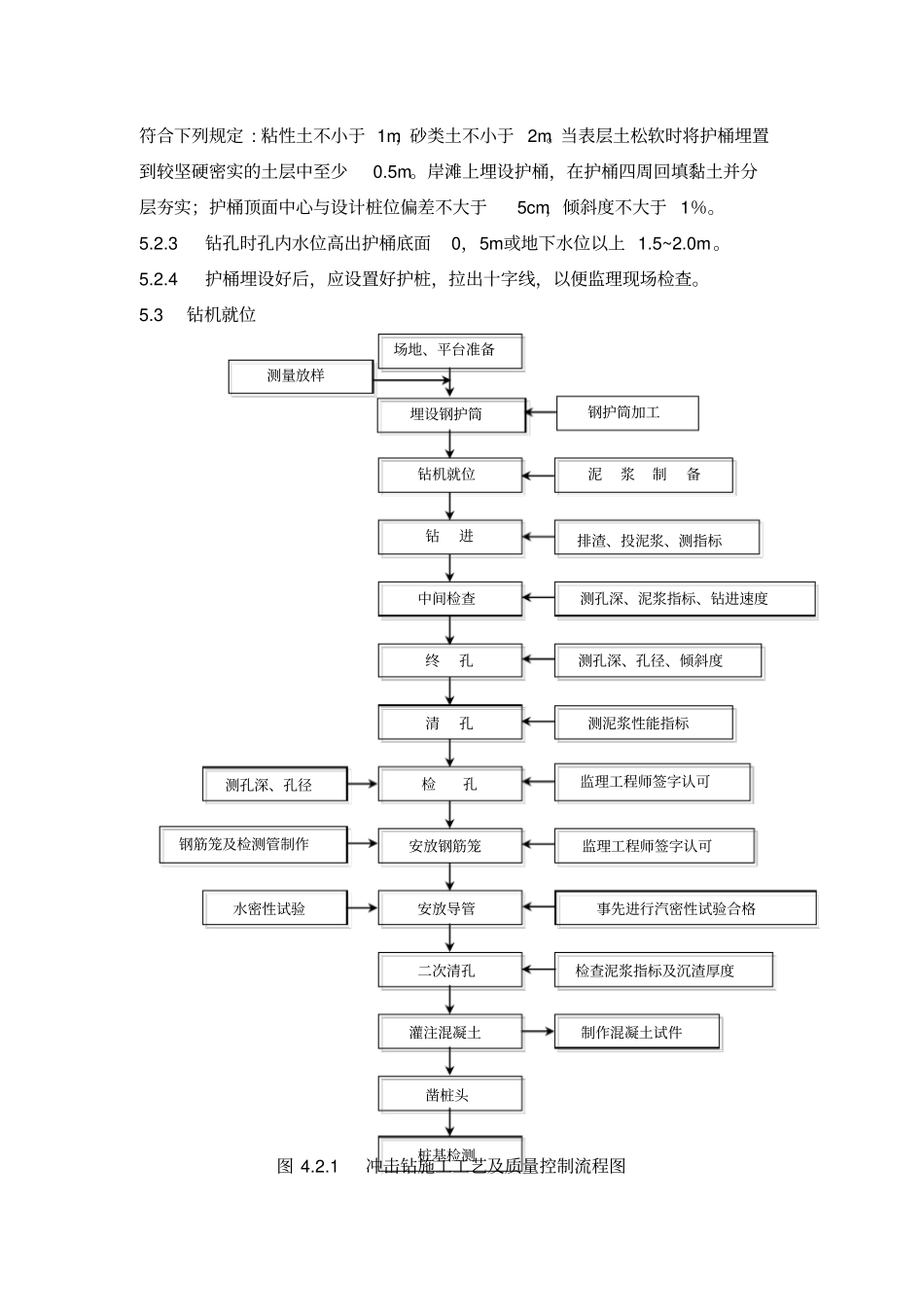

钻孔桩灌注桩冲击钻机成孔作业指导书1 适用范围本作业指导书适用于铁路土建工程细粒土、粗粒土、卵砾石土、软岩、溶岩及硬岩等复杂地质条件下各类孔径的桥梁桩基施工。2 作业准备2.1 技术准备2.1.1内业技术准备主页指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。对施工人员进行技术交底。对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.1.2外业技术准备施工作业层所涉及的各种外部技术数据收集，包括桩径、桩长几地层情况。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。已完成现场踏勘， 对妨碍施工活对安全操作有影响的既有架空管线、地下电缆、给排水管道等设施，已采取清除、移位、保护等措施妥善处理。施工所需电力线路架设已完成， 满足钻机所需电力供应需求， 病配备适合备用的变压器活柴油机。场地已根据施工组织设计进行布置，合理安排泥浆池、 沉淀池的位置， 沉淀池的容积应满足 2 个孔以上排渣量的需要。水上作业已搭设了工作平台，准备一定数量的造浆黏土。用全站仪、 GPS全球定位系统等准确放样各桩位中心，用十字桩固定位置，用水准仪测量地面高程，确定钻孔深度；测好的桩位必须复测，误差控制在5mm以内。2.2 机械设备、材料及试验准备施工场地已平整，便道已修建，机械设备已进场，机械性能良好，数量满足进度及工期要求。施工所需的测量、水泥、砂石等材料已进场并进行检验，已取得各种原材料及其抽检实验报告。混凝土已完成配合比设计， 其报告及有关资料已经过相关单位审批，允许施工中使用。3 技术要求3.1所使用的机械及设备具有合格的出厂证明及使用期限。3.2所使用的原材料应具有质量合格证并按相关要求抽检合格。3.3在进行大面积钻孔施工前应按照《客运专线铁路桥涵工程施工质量验收暂行标准》、《客运专线铁路桥涵工程施工技术指南》、施工图设计文件及业主相关文件的要求。3.4为防止冲击振动导致邻孔孔壁坍塌或影响邻孔已浇注混凝土强度，应待邻孔混凝土抗压强度达到2.5MPa后方可开钻。4 施工程序与工艺流程4.1 施工程序钻孔灌注桩钻孔的主要施工程序为：测量放样、埋设护筒、钻机就位、泥浆制备、冲击钻进、检孔、清孔、检查验收等。4.2工艺流程4.2.1冲击钻施工工艺及质量控制流程见图4.2.1 和图 4.2.2 。5 施工要求5.1 施工准备5.1.1场地平整、搭设平台施工前钻孔场地...
