钻孔灌浆工程施工

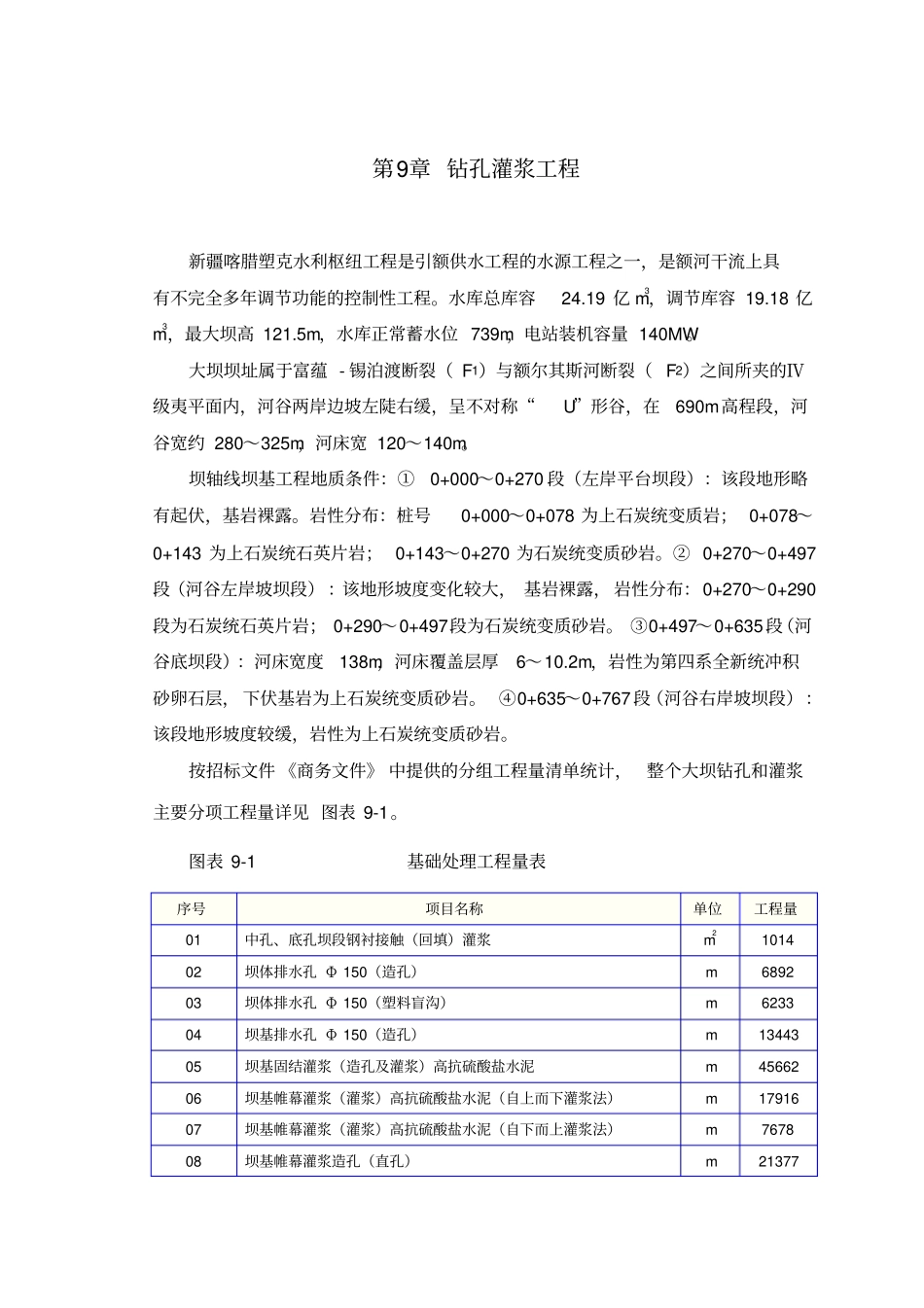

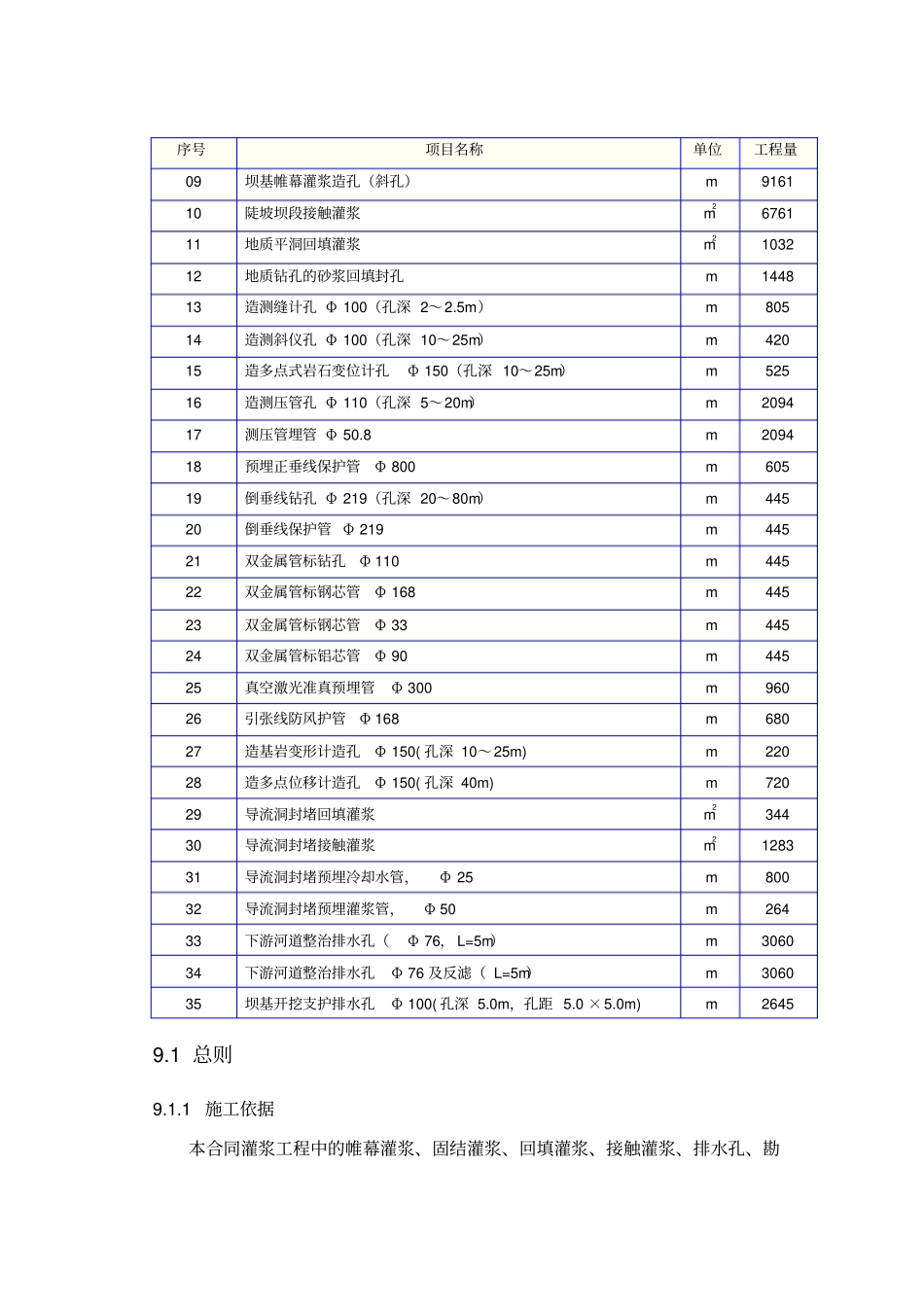

第9章 钻孔灌浆工程新疆喀腊塑克水利枢纽工程是引额供水工程的水源工程之一，是额河干流上具有不完全多年调节功能的控制性工程。水库总库容24.19 亿 m3，调节库容 19.18 亿m3，最大坝高 121.5m，水库正常蓄水位 739m，电站装机容量 140MW。大坝坝址属于富蕴 - 锡泊渡断裂（ F1）与额尔其斯河断裂（ F2）之间所夹的Ⅳ级夷平面内，河谷两岸边坡左陡右缓，呈不对称“U”形谷，在690m高程段，河谷宽约 280～325m，河床宽 120～140m。坝轴线坝基工程地质条件：①0+000～0+270 段（左岸平台坝段）：该段地形略有起伏，基岩裸露。岩性分布：桩号0+000～0+078 为上石炭统变质岩； 0+078～0+143 为上石炭统石英片岩； 0+143～0+270 为石炭统变质砂岩。② 0+270～0+497段（河谷左岸坡坝段） ：该地形坡度变化较大， 基岩裸露， 岩性分布：0+270～0+290段为石炭统石英片岩； 0+290～0+497段为石炭统变质砂岩。 ③0+497～0+635段（河谷底坝段）：河床宽度138m，河床覆盖层厚6～10.2m，岩性为第四系全新统冲积砂卵石层， 下伏基岩为上石炭统变质砂岩。 ④0+635～0+767段（河谷右岸坡坝段）：该段地形坡度较缓，岩性为上石炭统变质砂岩。按招标文件 《商务文件》 中提供的分组工程量清单统计，整个大坝钻孔和灌浆主要分项工程量详见 图表 9-1。图表 9-1 基础处理工程量表序号项目名称单位工程量01 中孔、底孔坝段钢衬接触（回填）灌浆m21014 02 坝体排水孔 Φ 150（造孔）m 6892 03 坝体排水孔 Φ 150（塑料盲沟）m 6233 04 坝基排水孔 Φ 150（造孔）m 13443 05 坝基固结灌浆（造孔及灌浆）高抗硫酸盐水泥m 45662 06 坝基帷幕灌浆（灌浆）高抗硫酸盐水泥（自上而下灌浆法）m 17916 07 坝基帷幕灌浆（灌浆）高抗硫酸盐水泥（自下而上灌浆法）m 7678 08 坝基帷幕灌浆造孔（直孔）m 21377 序号项目名称单位工程量09 坝基帷幕灌浆造孔（斜孔）m 9161 10 陡坡坝段接触灌浆m2 6761 11 地质平洞回填灌浆m2 1032 12 地质钻孔的砂浆回填封孔m 1448 13 造测缝计孔 Φ 100（孔深 2～2.5m）m 805 14 造测斜仪孔 Φ 100（孔深 10～25m）m 420 15 造多点式岩石变位计孔Φ 150（孔深 10～25m）m 525 16 造测压管孔 Φ 110（孔深 5～20m）m 2094 17 测压管埋管 Φ 50.8 m 2094 18 预埋正垂线保护管Φ 800 m 605 19 倒垂线钻孔 Φ 219（孔深 20～80m）m 445...
