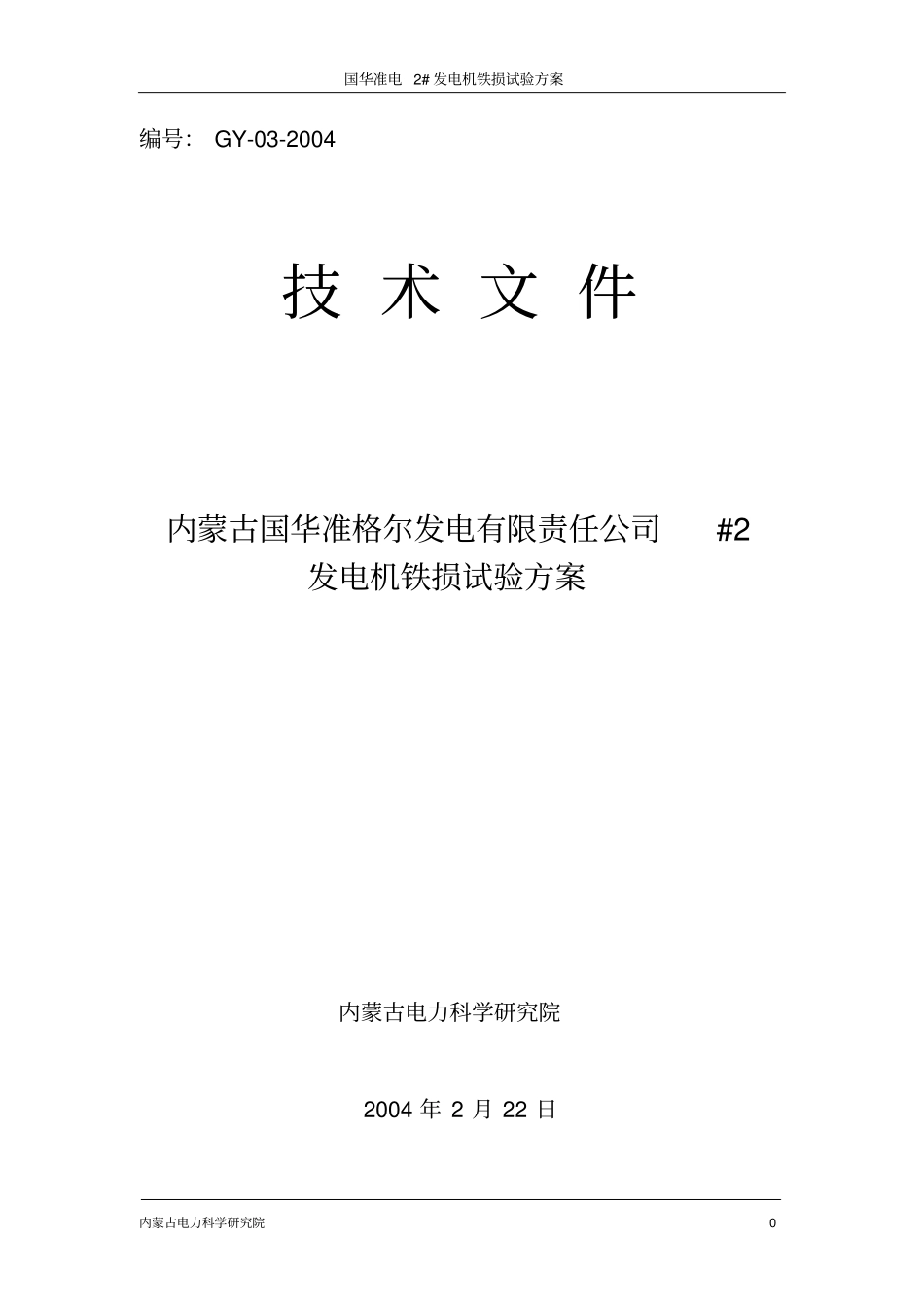

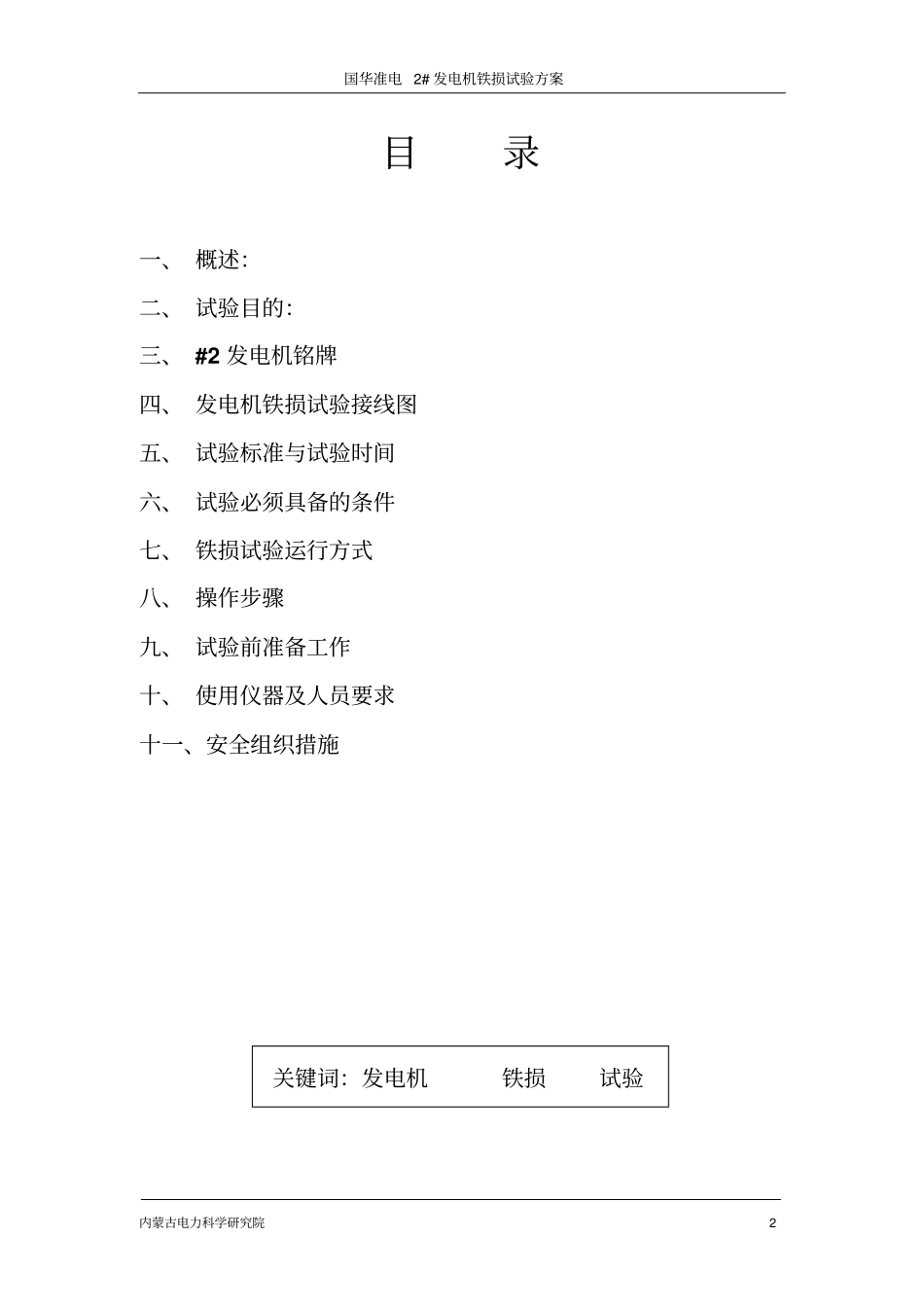

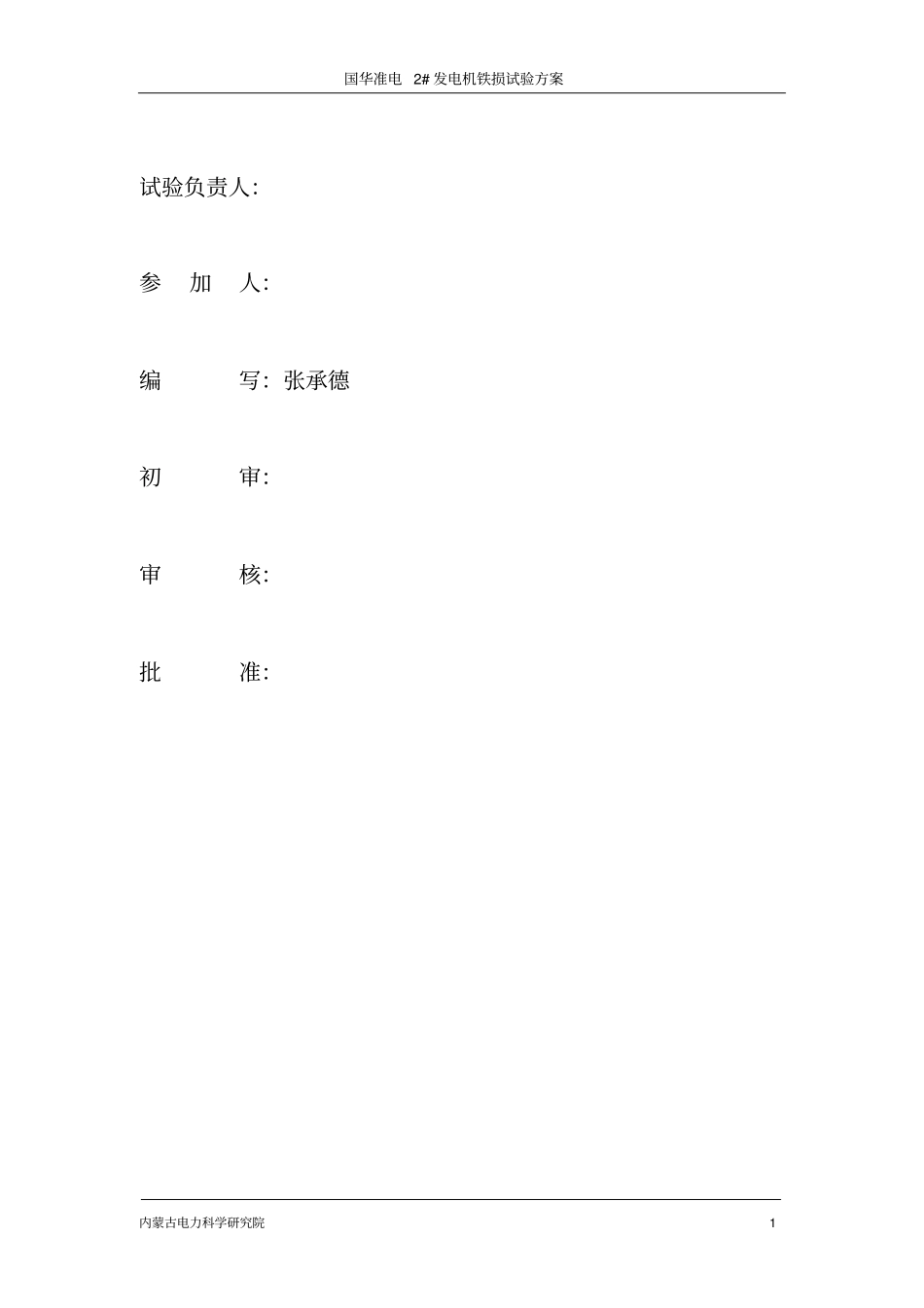

国华准电 2# 发电机铁损试验方案内蒙古电力科学研究院0 编号： GY-03-2004 技 术 文 件内蒙古国华准格尔发电有限责任公司#2 发电机铁损试验方案内蒙古电力科学研究院2004 年 2 月 22 日国华准电 2# 发电机铁损试验方案内蒙古电力科学研究院1 试验负责人：参加人：编写：张承德初审：审核：批准：国华准电 2# 发电机铁损试验方案内蒙古电力科学研究院2 目录一、 概述：二、 试验目的：三、 #2 发电机铭牌四、 发电机铁损试验接线图五、 试验标准与试验时间六、 试验必须具备的条件七、 铁损试验运行方式八、 操作步骤九、 试验前准备工作十、 使用仪器及人员要求十一、安全组织措施关键词：发电机铁损试验国华准电 2# 发电机铁损试验方案内蒙古电力科学研究院3 一、 概述：国华准电 #2 发电机是北重生产的引进优化型机组，自投产以来，一直存在 #7 互振动偏高， 2003 年发电机内部产生规律性异音，从发电机出力及整个运行状态并无太大异常，在不停机的情况下， 作了多次测量及分析工作。二、 试验目的：受内蒙古国华准格尔发电有限责任公司的委托，根据国电公司二十五项反措精神，按照DL/T596 — 1996 的有关要求，内蒙电力科学研究院对国华准电 #2 发电机进行铁损试验，以判断#2 发电机铁芯状况是否正常。三、 #2 发电机铭牌#2 发电机设备名称#2 发电机KKS 编码型号TA300— 46 额定功率330MW 额定容量388.2MVA 功率因数0.85 频率（ HZ）50 氢气压力0.3MPa 冷氢温度43℃冷却水温33℃冷却水流量475M3/HR 额定电压24KV 额定电流9339A 额定转速3000r/min 相数3 定子绕组连接方式Y 定子出线端子数6 绝缘等级F 旋转方向逆时针（汽端看）冷却方式水氢氢励磁方式无刷标准IEC 国华准电 2# 发电机铁损试验方案内蒙古电力科学研究院4 短路比0.55（保证值） 0.62（期望值）噪音等级1.90Db（A）励磁电压542V 励磁电流2495A 励磁功率1352W 定子每相绕组电阻（ 75 度）3.52X10-3 欧效率(100%负载 ) 98.84 转子绕组电阻（ 75 度）0.197 欧定子绕组平均温度54 转子绕组平均温度95 转子绕组最高温度105 轴瓦温度允许100 轴瓦温度报警110 轴瓦温度跳闸120 额定转速允许振动6 丝生 产 厂：北京重型汽轮发电机厂生产日期： 2000 年国华准电 2# 发电机铁损试验方案内蒙古电力科学研究院5 V1WAV1V2——电压表，量程 600VA——电流表，量程 5AW——低功率因数瓦特...
