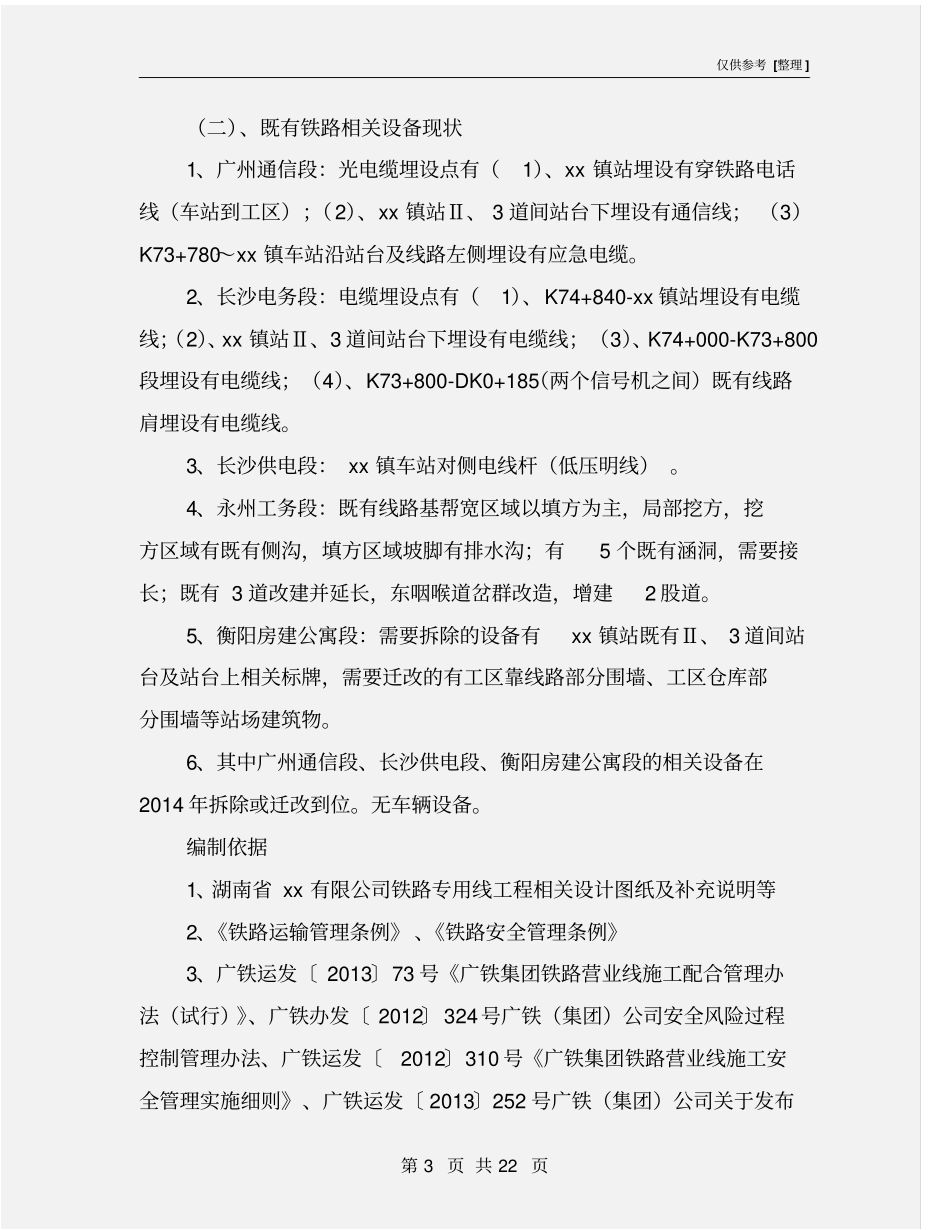

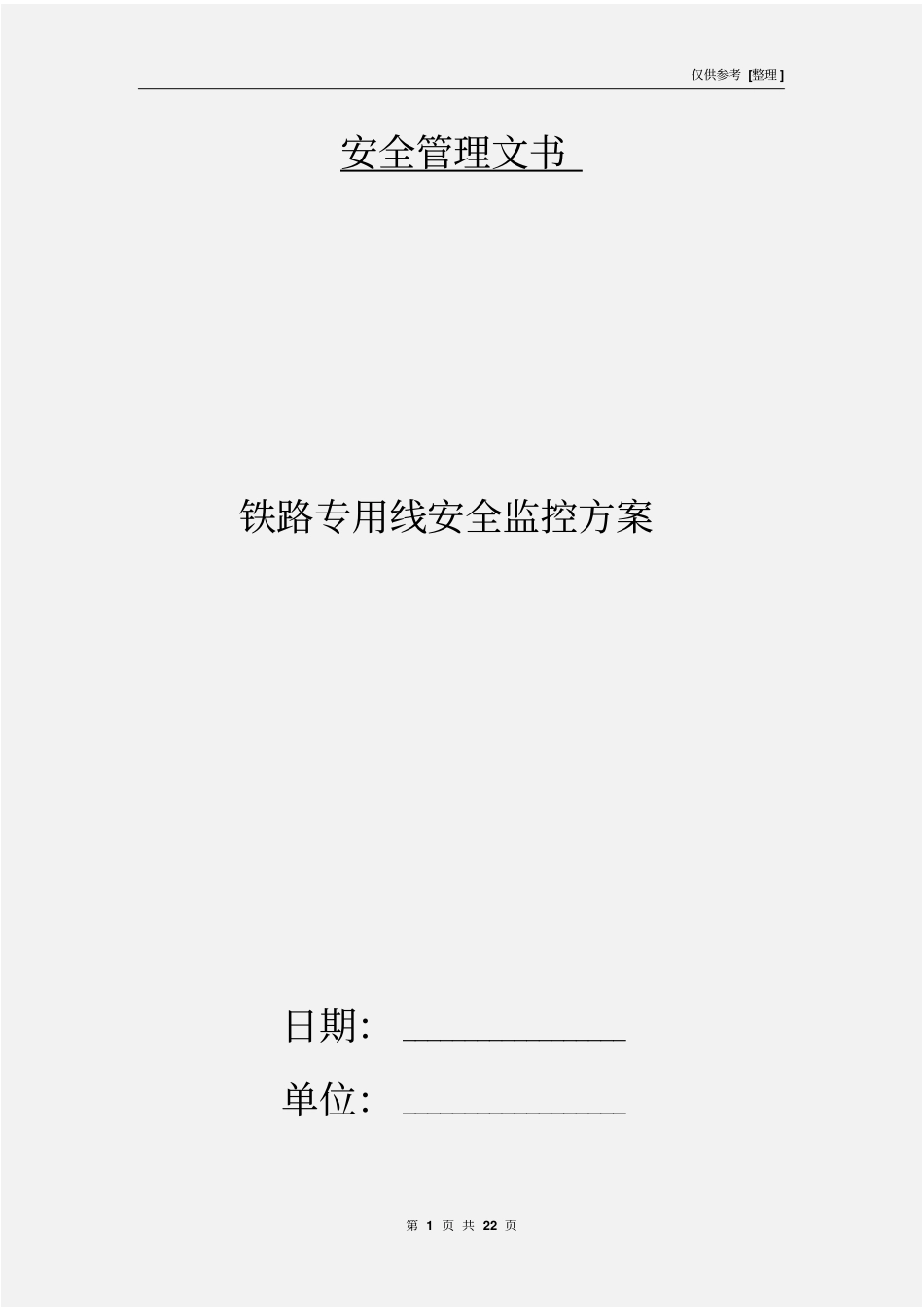

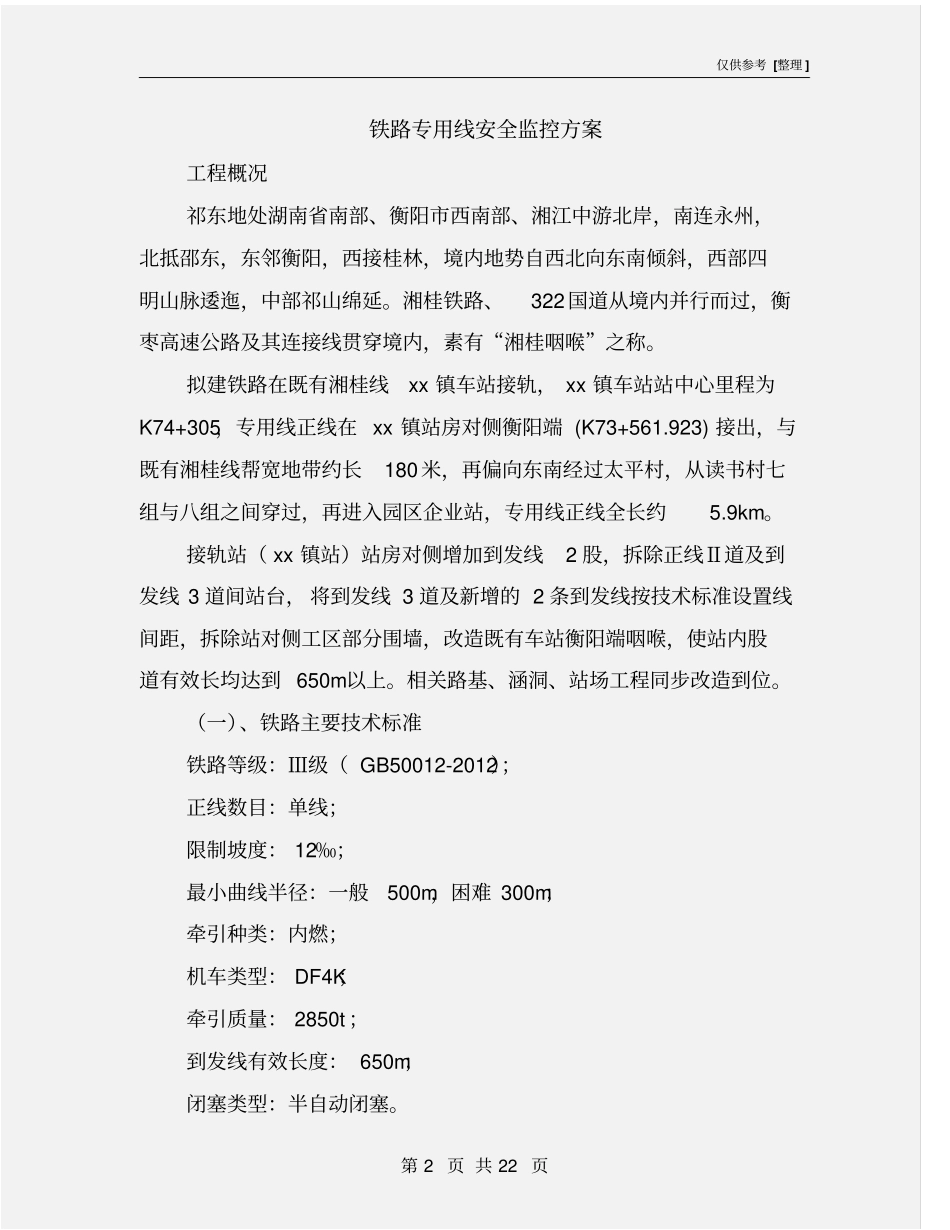

仅供参考 [整理 ] 第 1 页 共 22 页安全管理文书铁路专用线安全监控方案日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 22 页铁路专用线安全监控方案工程概况祁东地处湖南省南部、衡阳市西南部、湘江中游北岸，南连永州，北抵邵东，东邻衡阳，西接桂林，境内地势自西北向东南倾斜，西部四明山脉逶迤，中部祁山绵延。湘桂铁路、322国道从境内并行而过，衡枣高速公路及其连接线贯穿境内，素有“湘桂咽喉”之称。拟建铁路在既有湘桂线xx 镇车站接轨， xx 镇车站站中心里程为K74+305，专用线正线在 xx 镇站房对侧衡阳端 (K73+561.923) 接出，与既有湘桂线帮宽地带约长180米，再偏向东南经过太平村，从读书村七组与八组之间穿过，再进入园区企业站，专用线正线全长约5.9km。接轨站（ xx 镇站）站房对侧增加到发线2 股，拆除正线Ⅱ道及到发线 3 道间站台， 将到发线 3 道及新增的 2 条到发线按技术标准设置线间距，拆除站对侧工区部分围墙，改造既有车站衡阳端咽喉，使站内股道有效长均达到 650m以上。相关路基、涵洞、站场工程同步改造到位。（一）、铁路主要技术标准铁路等级：Ⅲ级（ GB50012-2012）；正线数目：单线；限制坡度： 12‰；最小曲线半径：一般500m，困难 300m；牵引种类：内燃；机车类型： DF4K；牵引质量： 2850t ；到发线有效长度： 650m；闭塞类型：半自动闭塞。仅供参考 [整理 ] 第 3 页 共 22 页（二）、既有铁路相关设备现状1、广州通信段：光电缆埋设点有（1）、xx 镇站埋设有穿铁路电话线（车站到工区）；（2）、xx 镇站Ⅱ、 3 道间站台下埋设有通信线； （3）K73+780～xx 镇车站沿站台及线路左侧埋设有应急电缆。2、长沙电务段：电缆埋设点有（1）、K74+840-xx 镇站埋设有电缆线；（2）、xx 镇站Ⅱ、3 道间站台下埋设有电缆线；（3）、K74+000-K73+800段埋设有电缆线；（4）、K73+800-DK0+185（两个信号机之间）既有线路肩埋设有电缆线。3、长沙供电段： xx 镇车站对侧电线杆（低压明线） 。4、永州工务段：既有线路基帮宽区域以填方为主，局部挖方，挖方区域有既有侧沟，填方区域坡脚有排水沟；有5 个既有涵洞，需要接长；既有 3 道改建并延长，东咽喉道岔群改造，增建2 股道。5、衡阳房建公寓段：需要拆除的设备有xx 镇站既有Ⅱ、 3 道间站台及站台上相关标牌，需要迁改的有工区靠线路部分围墙、工区仓库部分围墙等...
