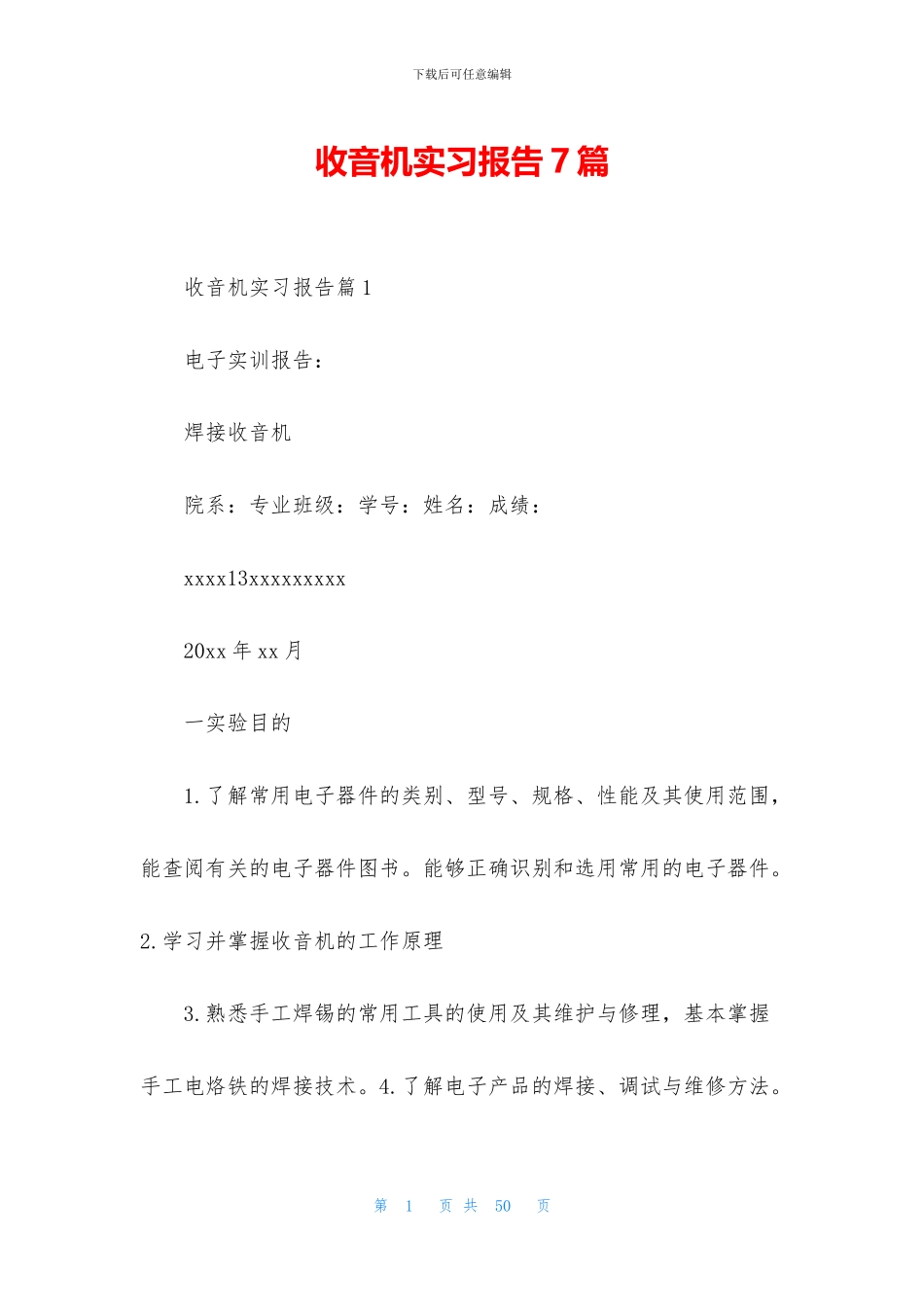

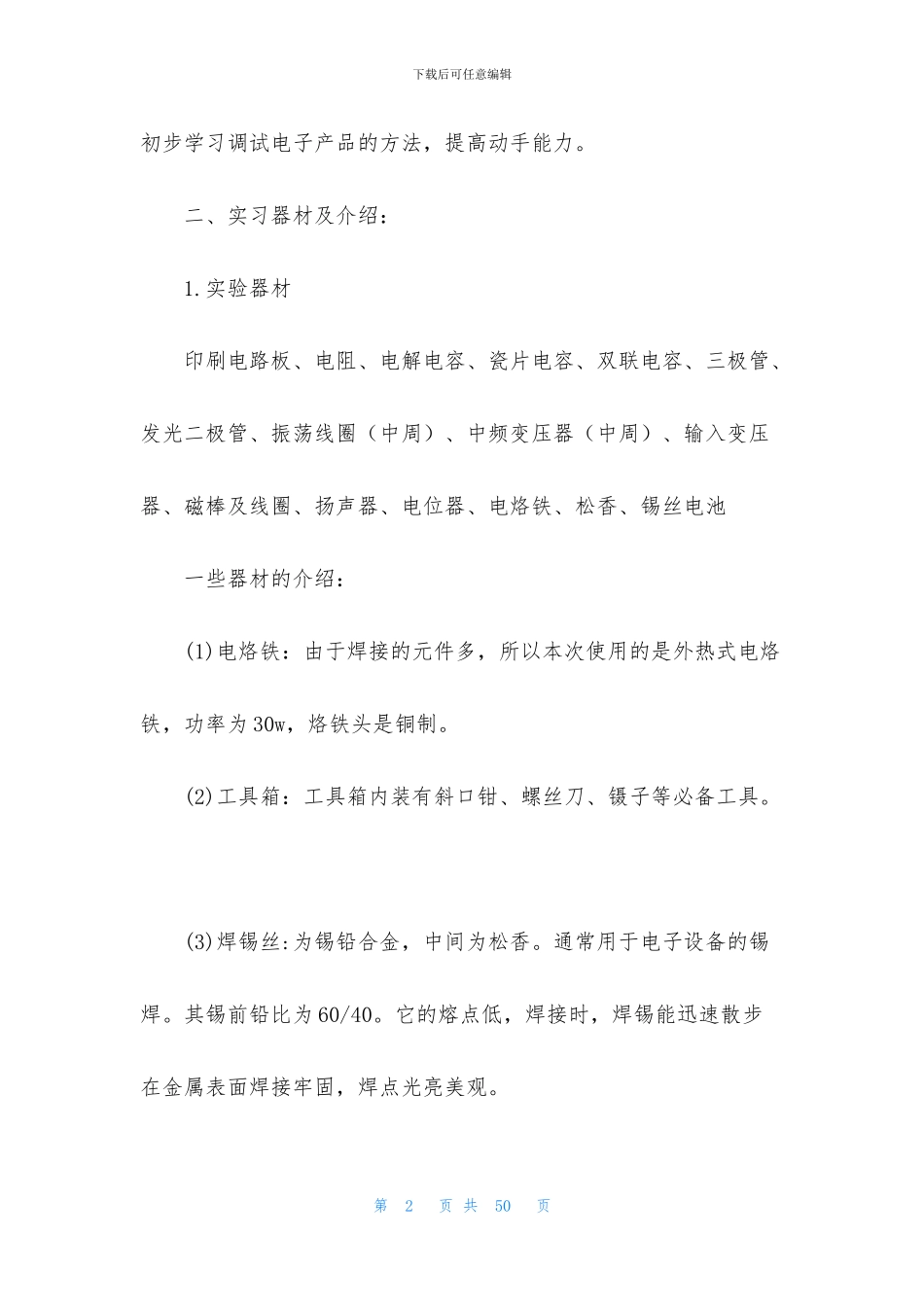

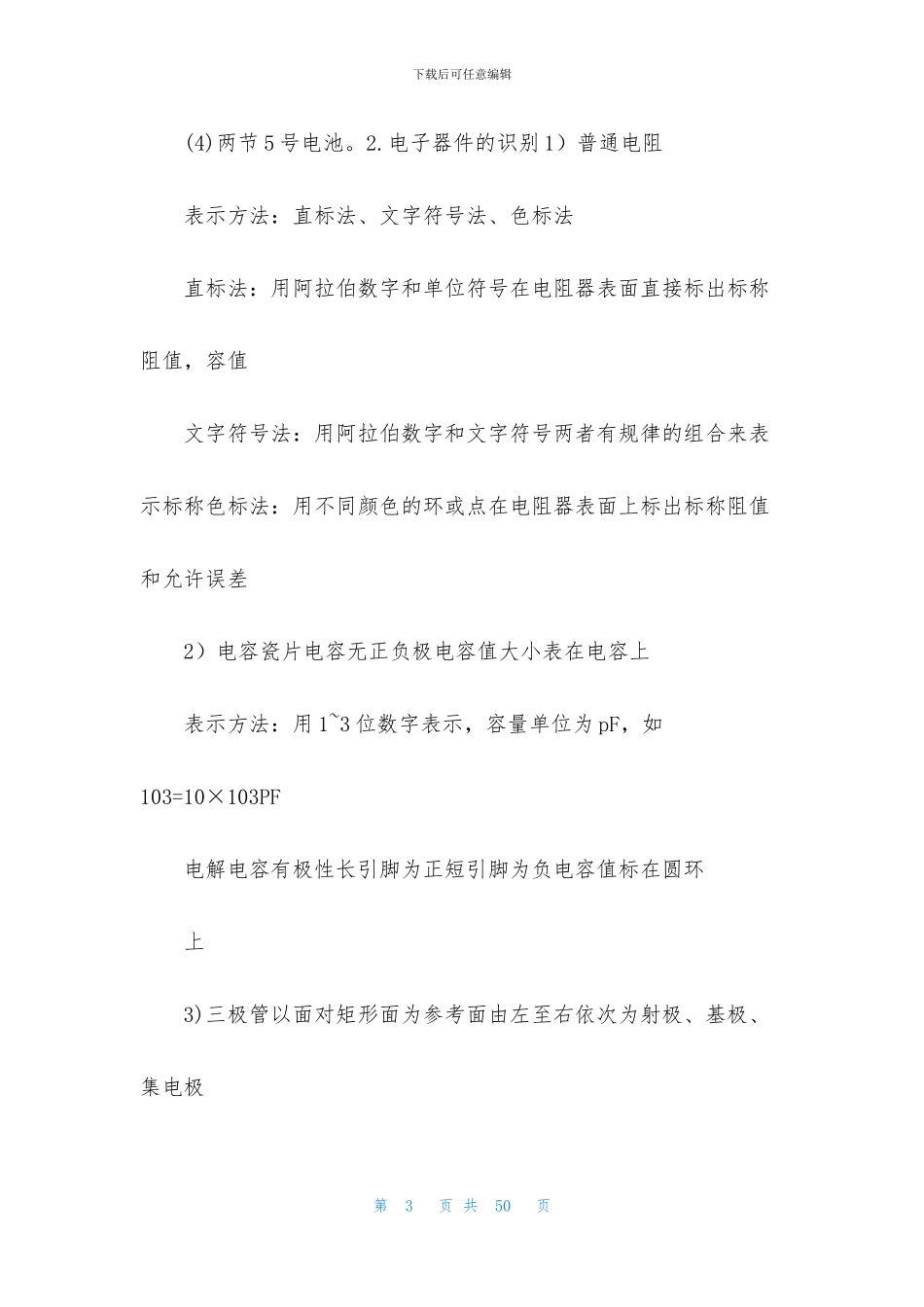

下载后可任意编辑收音机实习报告 7 篇 收音机实习报告篇 1 电子实训报告： 焊接收音机 院系：专业班级：学号：姓名：成绩： xxxx13xxxxxxxxx 20xx 年 xx 月 一实验目的 1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件。2.学习并掌握收音机的工作原理 3.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。4.了解电子产品的焊接、调试与维修方法。第 1 页 共 50 页下载后可任意编辑初步学习调试电子产品的方法，提高动手能力。 二、实习器材及介绍： 1.实验器材 印刷电路板、电阻、电解电容、瓷片电容、双联电容、三极管、发光二极管、振荡线圈（中周）、中频变压器（中周）、输入变压器、磁棒及线圈、扬声器、电位器、电烙铁、松香、锡丝电池 一些器材的介绍： (1)电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为 30w，烙铁头是铜制。 (2)工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。 (3)焊锡丝:为锡铅合金，中间为松香。通常用于电子设备的锡焊。其锡前铅比为 60/40。它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 第 2 页 共 50 页下载后可任意编辑 (4)两节 5 号电池。2.电子器件的识别 1）普通电阻 表示方法：直标法、文字符号法、色标法 直标法：用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值，容值 文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称色标法：用不同颜色的环或点在电阻器表面上标出标称阻值和允许误差 2）电容瓷片电容无正负极电容值大小表在电容上 表示方法：用 1~3 位数字表示，容量单位为 pF，如103=10×103PF 电解电容有极性长引脚为正短引脚为负电容值标在圆环 上 3)三极管以面对矩形面为参考面由左至右依次为射极、基极、集电极 第 3 页 共 50 页下载后可任意编辑 4）LED 发光二极管长脚为正短脚为负 注意：元件的大小与极性一定不能弄错。区分二极管的极性，黑头端为负极。区分电解电容的极性长端为正极，短端为负极。– 三、实验原理图与原理介绍 1.实验原理图 S66 为六管超外差式收音机，具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。他 有输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成，接受频率范围为 535~1605KHZ...
