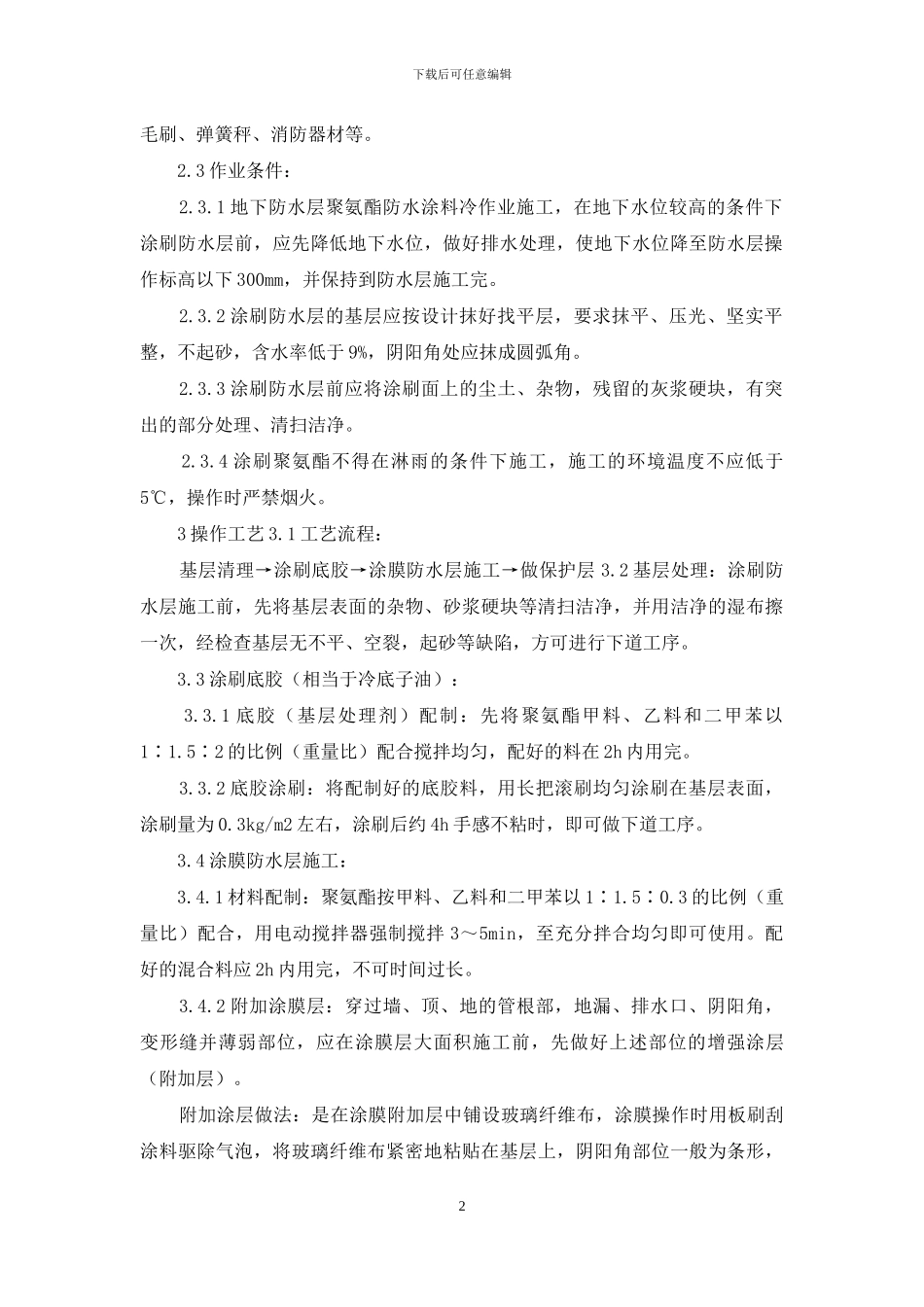

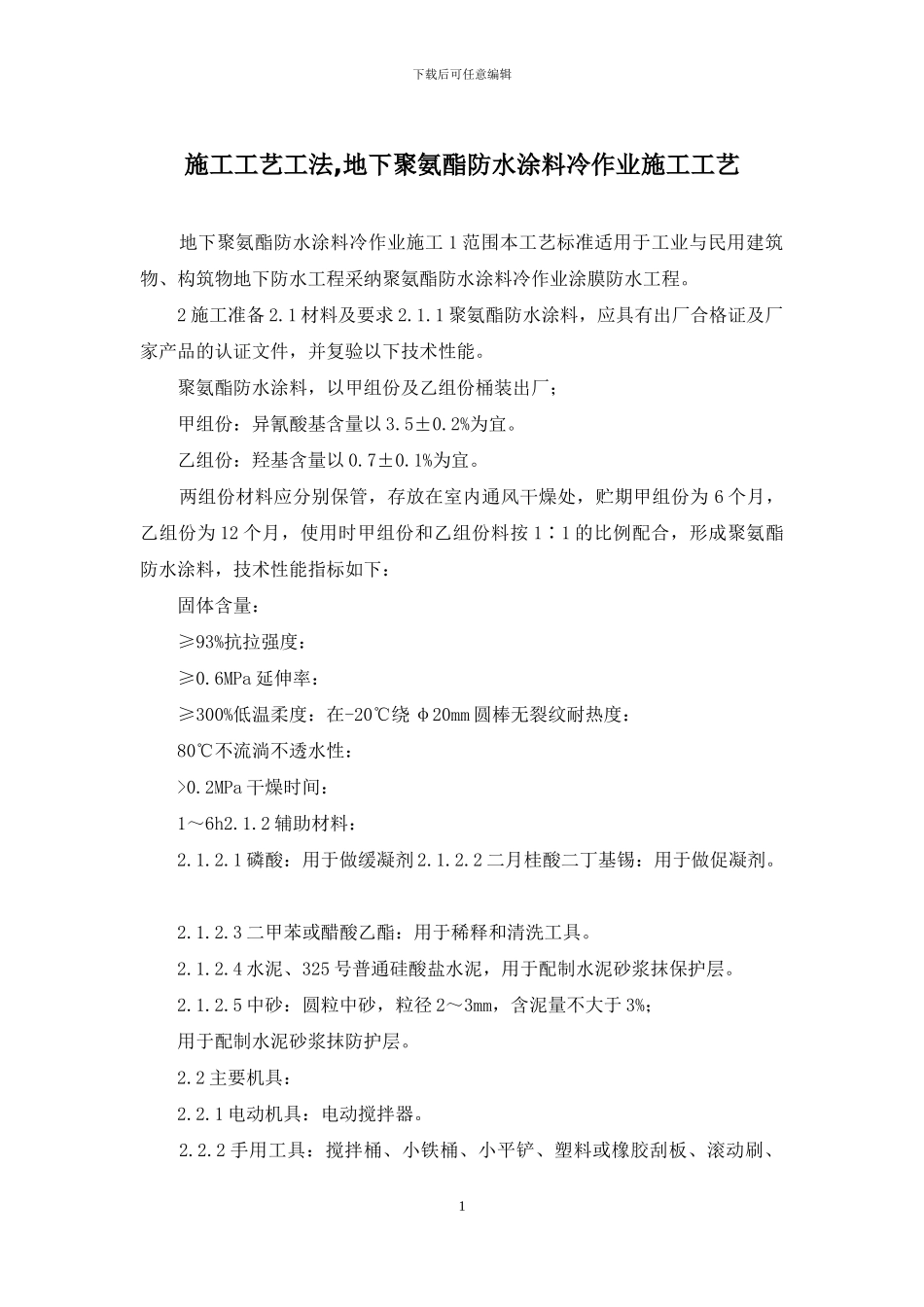

下载后可任意编辑施工工艺工法,地下聚氨酯防水涂料冷作业施工工艺 地下聚氨酯防水涂料冷作业施工 1 范围本工艺标准适用于工业与民用建筑物、构筑物地下防水工程采纳聚氨酯防水涂料冷作业涂膜防水工程。 2 施工准备 2.1 材料及要求 2.1.1 聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。 聚氨酯防水涂料，以甲组份及乙组份桶装出厂； 甲组份：异氰酸基含量以 3.5±0.2%为宜。 乙组份：羟基含量以 0.7±0.1%为宜。 两组份材料应分别保管，存放在室内通风干燥处，贮期甲组份为 6 个月，乙组份为 12 个月，使用时甲组份和乙组份料按 1∶1 的比例配合，形成聚氨酯防水涂料，技术性能指标如下： 固体含量： ≥93%抗拉强度： ≥0.6MPa 延伸率： ≥300%低温柔度：在-20℃绕 φ20mm 圆棒无裂纹耐热度： 80℃不流淌不透水性： >0.2MPa 干燥时间： 1～6h2.1.2 辅助材料： 2.1.2.1 磷酸：用于做缓凝剂 2.1.2.2 二月桂酸二丁基锡：用于做促凝剂。 2.1.2.3 二甲苯或醋酸乙酯：用于稀释和清洗工具。 2.1.2.4 水泥、325 号普通硅酸盐水泥，用于配制水泥砂浆抹保护层。 2.1.2.5 中砂：圆粒中砂，粒径 2～3mm，含泥量不大于 3%； 用于配制水泥砂浆抹防护层。 2.2 主要机具： 2.2.1 电动机具：电动搅拌器。 2.2.2 手用工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、1下载后可任意编辑毛刷、弹簧秤、消防器材等。 2.3 作业条件： 2.3.1 地下防水层聚氨酯防水涂料冷作业施工，在地下水位较高的条件下涂刷防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层操作标高以下 300mm，并保持到防水层施工完。 2.3.2 涂刷防水层的基层应按设计抹好找平层，要求抹平、压光、坚实平整，不起砂，含水率低于 9%，阴阳角处应抹成圆弧角。 2.3.3 涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块，有突出的部分处理、清扫洁净。 2.3.4 涂刷聚氨酯不得在淋雨的条件下施工，施工的环境温度不应低于5℃，操作时严禁烟火。 3 操作工艺 3.1 工艺流程： 基层清理→涂刷底胶→涂膜防水层施工→做保护层 3.2 基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫洁净，并用洁净的湿布擦一次，经检查基层无不平、空裂，起砂等缺陷，方可进行下道工序。 3.3 涂刷底胶（相当于冷底子油）： 3.3.1 底胶（基层处理剂）配制：先将聚氨酯甲料、...
