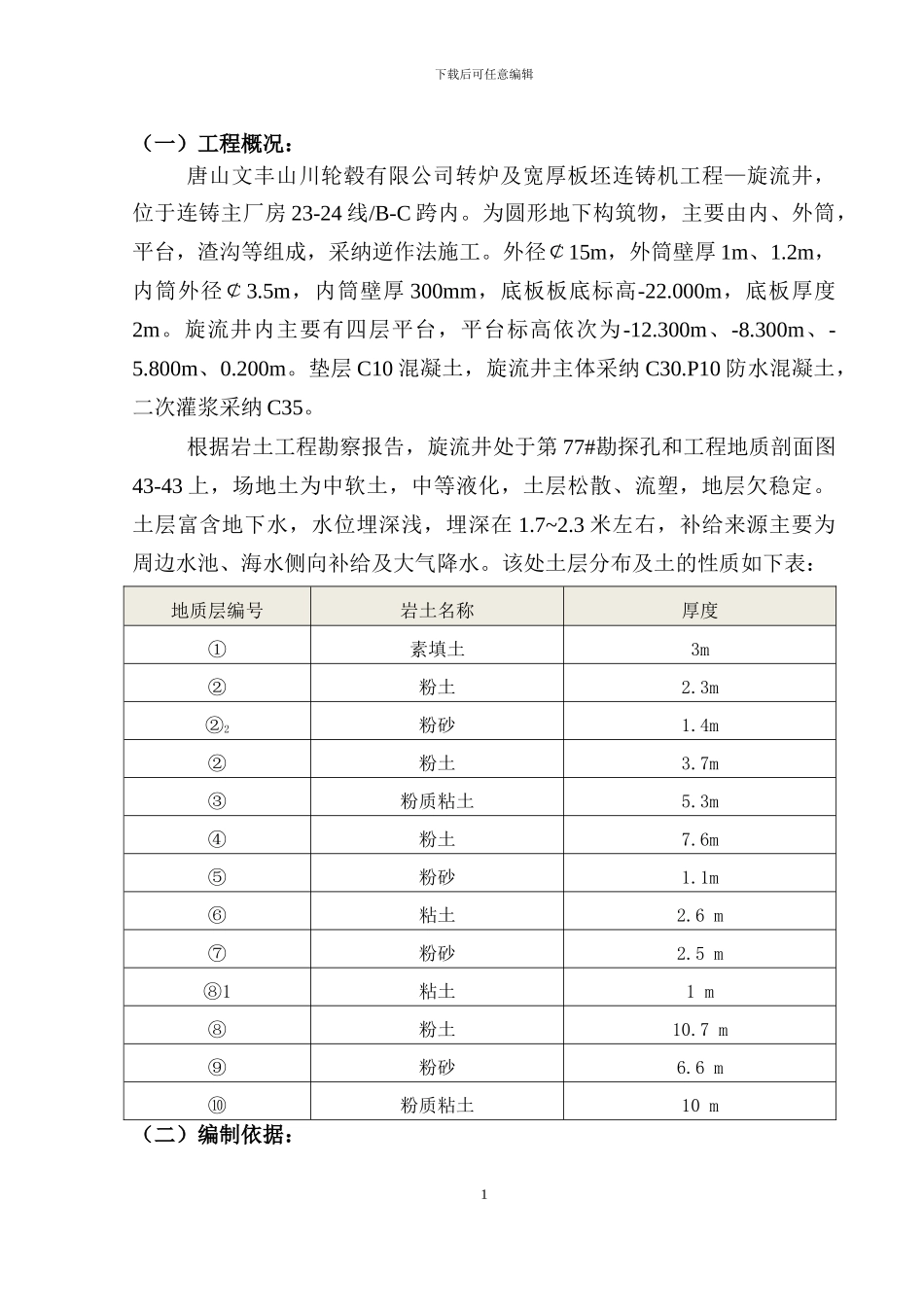

下载后可任意编辑（一）工程概况：唐山文丰山川轮毂有限公司转炉及宽厚板坯连铸机工程—旋流井，位于连铸主厂房 23-24 线/B-C 跨内。为圆形地下构筑物，主要由内、外筒，平台，渣沟等组成，采纳逆作法施工。外径￠15m，外筒壁厚 1m、1.2m，内筒外径￠3.5m，内筒壁厚 300mm，底板板底标高-22.000m，底板厚度2m。旋流井内主要有四层平台，平台标高依次为-12.300m、-8.300m、-5.800m、0.200m。垫层 C10 混凝土，旋流井主体采纳 C30.P10 防水混凝土，二次灌浆采纳 C35。根据岩土工程勘察报告，旋流井处于第 77#勘探孔和工程地质剖面图43-43 上，场地土为中软土，中等液化，土层松散、流塑，地层欠稳定。土层富含地下水，水位埋深浅，埋深在 1.7~2.3 米左右，补给来源主要为周边水池、海水侧向补给及大气降水。该处土层分布及土的性质如下表：地质层编号岩土名称厚度①素填土3m②粉土2.3m②2粉砂1.4m②粉土3.7m③粉质粘土5.3m④粉土7.6m⑤粉砂1.1m⑥粘土2.6 m⑦粉砂2.5 m⑧1粘土1 m⑧粉土10.7 m⑨粉砂6.6 m⑩粉质粘土10 m（二）编制依据：1下载后可任意编辑本方案依据旋流井施工图：264M424J201-*、现行建筑施工法律规范、施工合同、现场实际机具设备准备情况编制。采纳的法律规范清单如下：GB50026-93 工程测量法律规范GB50202-2024 建筑地基基础施工质量验收法律规范GB50204-2024 混凝土结构工程施工质量验收法律规范GB50208-2024 地下防水工程质量验收法律规范JGJ18-2024 钢筋焊接及验收规程JGJ81-2024 建筑钢结构焊接及验收规程GB50300-2001 建筑工程施工质量验收统一标准GBJ107-87 混凝土强度检验评定标准YB9008-98 工程测量成果检查验收和质量检验评定标准（三）施工部署：旋流井降水井布置详见降水方案，旋流井外筒采纳逆作法施工顺序，先施工周边桩，待其达到设计强度后施工环梁和外筒筒壁。外筒和底板施工完毕后，再施工内筒和楼板。整 个 旋 流 井 外 筒 壁 及 底 板 分 七 节 制 作 完 成 ， 第 一 节 -4.000m~-7.400m，第二节-7.400m~-10.400m，第三节-10.400m~-12.600m，第四节-12.600m~-15.600m ， 第 五 节 -15.600m~-19.600m ， 第 六 节 -19.600m~-22.00m，最后反做最上一节+0.200~-4.000m。施工顺序：⑴放线 ⑵护壁桩施工 ⑶井点降水 ⑷土方开挖至-7.7m 冠梁及第一节筒壁钢筋绑扎、支模 ⑸浇筑混凝土 ⑹养护⑺ 拆模并运出基坑外 ⑻第二节土方开挖 ⑼重复⑷~⑺...
