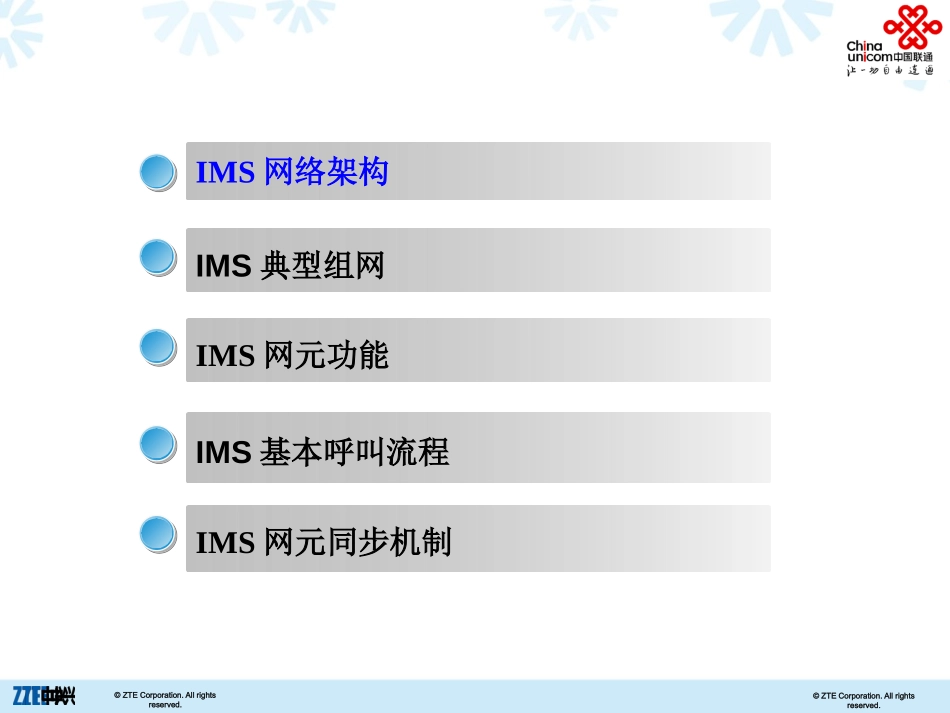

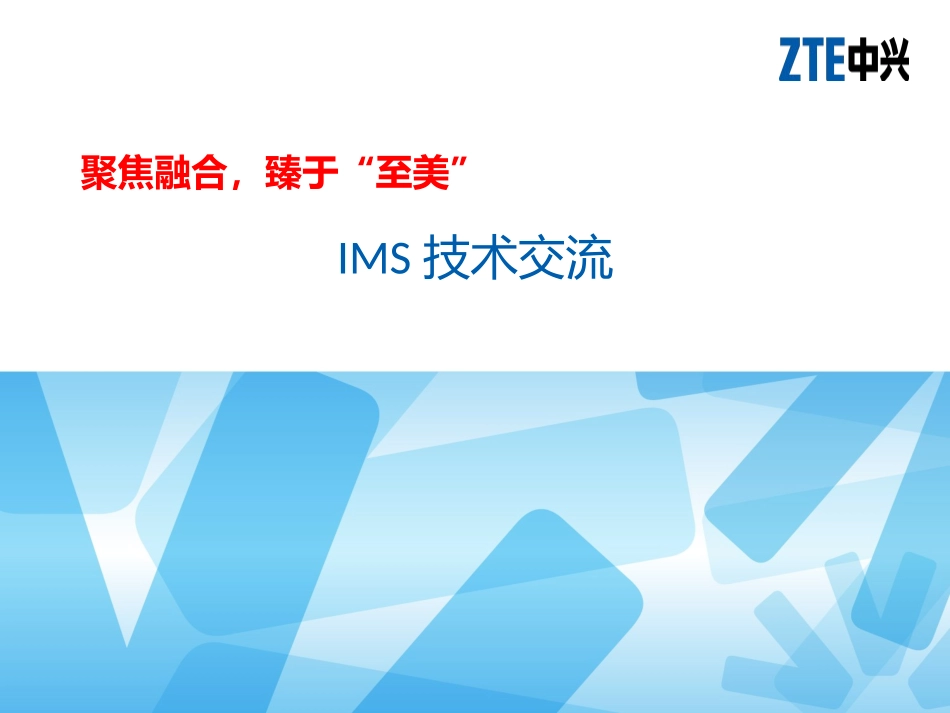

聚焦融合，臻于“至美”IMS技术交流©ZTECorporation.Allrightsreserved.Title:Type:ArialSize：30-32ptColor：ThethemeblueText(1-5Level):Type：ArialSize：28~12ptColor：Black©ZTECorporation.Allrightsreserved.IMS典型组网IMS网络架构IMS网元功能IMS基本呼叫流程IMS网元同步机制©ZTECorporation.Allrightsreserved.IMS整体解决方案3TDMAccessMSAGAGWWiMAXGGSNWCDMA/GPRS/TD-SCDMAPDSNEV-DOSAE-GW/ePDGLTExPONxDSLLAN/Wi-FiSBCVoIP融合Centrex丰富的业务统一的核心控制各种接入方式丰富的终端统一的运营支撑PROVISIONINGEMS/NMSCCF/CDF/CGF/OCSPORTALSELF-CAREPSTNPLMNIPNetworkCSCFHSS/HLRMRF/CDNMGW/SGWAGCFMGCFPCRF/SPDF/RACF点击拨号Copyright©1996NorthernTelecom文件传送ServiceContinuity多媒体电话多媒体彩铃/彩像融合高清多媒体会议X-sharing动态号码簿©ZTECorporation.Allrightsreserved.CSNetworks(PSTN,CSPLMN)CSNetworks(PSTN,CSPLMN)IPv4PDN(IPv4Network)IPv4PDN(IPv4Network)IPv6PDN(IPv6Network)IPv6PDN(IPv6Network)UEApplication(SIP/OSAAS,CAMELSE)ASSIPASOSA-SCSIM-SSFCSCFP-CSCFS-CSCFI-CSCFMGCFBGCFSLFHSSIMSDataHLR/AuC(CS/PS)PLMNBP(IPv4/v6)PLMNBP(IPv4/v6)GGSNPCEFMRFMRFCMRFPIM-MGWPCRFSGSNRANBG业务网络主要是应用服务器，用于向IMS用户提供各种增值业务，目前在IMS域中主要有三种业务提供方式：SIP-AS提供方式、Parlay网关提供、IM-SSF提供，另外，对于一些传统的的基本业务，目前正在研究使用一个基本呼叫服务器来实现的方式IP-CAN网络IP连通网络，提供IP接入承载，可以是任意的IP网络，目前3GPP的主要工作是基于GPRS网络，3GPP2则基于PDS网络IMS核心网这部分是系统主要要实现的部分，主要完成IMS用户管理、网间互通、业务触发等处理，主要由P/I/S-CSCF网元、SLF/HSS、BGCF、MRFC/MRFP等网元构成互通域包含SGW、MGCF/MGW等实体，用于IMS域业务域传统的PSTN、PLMN等网络的互联互通IMS网络架构及实体©ZTECorporation.Allrightsreserved.CSNetworks(PSTN,CSPLMN)CSNetworks(PSTN,CSPLMN)IPv4PDN(IPv4Network)IPv4PDN(IPv4Network)IPv6PDN(IPv6Network)IPv6PDN(IPv6Network)UEApplication(SIP/OSAAS,CAMELSE)ASSIPASOSA-SCSIM-SSFCSCFP-CSCFS-CSCFI-CSCFMGCFBGCFSLFHSSIMSDataHLR/AuC(CS/PS)PLMNBP(IPv4/v6)PLMNBP(IPv4/v6)GGSNPCEFMRFMRFCMRFPIM-MGWPCRFSGSNRANBGProxy(P)-CSCF:UE到网络的第一个连接点•建立同终端间的安全联盟SA•SIPProxy功能•SIP压缩/解压缩•产生计费记录在UE获得IMS服务时，P-CSCF是第一个联系节点。用户设备通过一个“本地CSCFDiscovery”流程来得到P-CSCF的地址。P-CSCF的作用就像一个代理服务器，它把收到的请求和服务进行处理或转发。P-CSCF不会对SIP的INVITE消息中请求的URI进行修改。Serving(S)-CSCF:会话控制和业务触发•概念上作为一个SIPregistrar,locationserver、proxy和useragent功能•根据HSS中的用户信息进行用户认证•触发业务到SIP-AS、OSA-SCS、IMS-SSF•与业务平台进行交互:ISC接口•产生计费记录Interrogating(I)-CSCF:到归属IMS系统的联系点•SIP代理功能•S-CSCF分配功能•S-CSCF定位功能•网络拓扑隐藏(THIG)功能各P/I/S-CSCF在物理实体上完全可以是合一的，其划分部署主要综合考虑对IMS业务接入方式、IMS接入点位置、CSCF的容量能力及用户业务量需求等，另外还与运营商网络拓扑隐藏及互通需求有关；IMS网络架构及实体©ZTECorporation.Allrightsreserved.CSNetworks(PSTN,CSPLMN)CSNetworks(PSTN,CSPLMN)IPv4PDN(IPv4Network)IPv4PDN(IPv4Network)IPv6PDN(IPv6Network)IPv6PDN(IPv6Network)UEApplication(SIP/OSAAS,CAMELSE)ASSIPASOSA-SCSIM-SSFCSCFP-CSCFS-CSCFI-CSCFMGCFBGCFSLFHSSIMSDataHLR/AuC(CS/PS)PLMNBP(IPv4/v6)PLMNBP(IPv4/v6)GGSNPCEFMRFMRFCMRFPIM-MGWPCRFSGSNRANBG负责固定、移动宽窄带各种类型接入用户的签约数据的管理维护，支持IMS业务接入鉴权、3GCS/PS、IMS用户的漫游登记（S-CSCF地址）及移动被叫路由寻址功能，另外HSS还可为I-CSCF提供选择S-CSCF所需的信息，并与AS交互...
