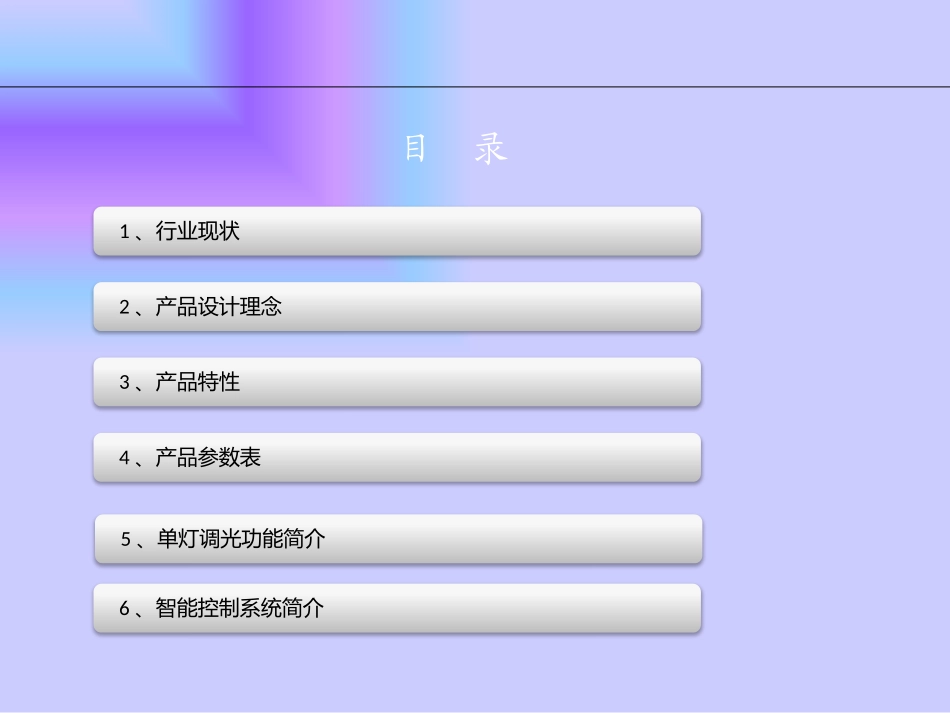

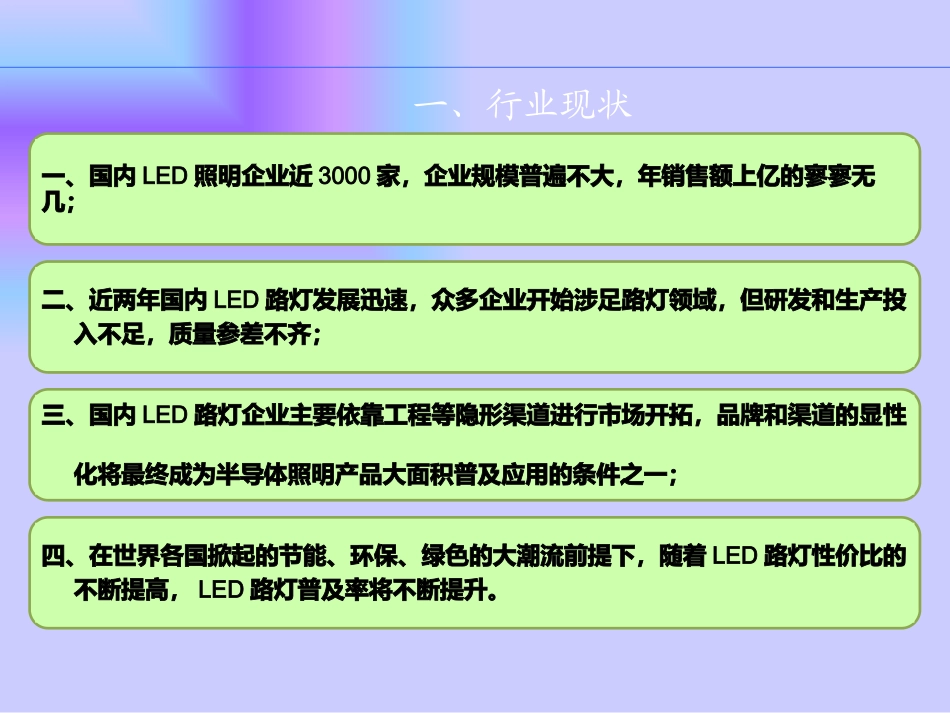

LED路灯知识培训教材2011-08-11目录1、行业现状2、产品设计理念3、产品特性4、产品参数表5、单灯调光功能简介6、智能控制系统简介一、行业现状一、国内LED照明企业近3000家，企业规模普遍不大，年销售额上亿的寥寥无几；二、近两年国内LED路灯发展迅速，众多企业开始涉足路灯领域，但研发和生产投入不足，质量参差不齐；三、国内LED路灯企业主要依靠工程等隐形渠道进行市场开拓，品牌和渠道的显性化将最终成为半导体照明产品大面积普及应用的条件之一；四、在世界各国掀起的节能、环保、绿色的大潮流前提下，随着LED路灯性价比的不断提高，LED路灯普及率将不断提升。二、产品设计理念可维护可升级模块化节能安全可靠性价比12345三、产品特性1、维护升级方便：全模块化设计，可方便的进行光源升级、模组维护更换。用螺丝刀拧掉模组背面的固定螺丝，拆开光源接线，即可拆换模组。三、产品特性2、可靠性：全金属框架结构，坚固耐用；高导热系数的铝挤型散热器，优异的散热技术，能保证整个系统的长久使用。AL6063挤型材散热器压铸铝腔体三、产品特性3、节能：提供三种光效规格，以适应不同道路应用的方案选择。高光效灯具采用CREE、OSRAM、LUMILEDS等国际品牌LED,低档采用采钰等台湾厂商LED。三、产品特性4、优良的配光性能：专业的配光设计，保证最佳的效果和最高的效率。优良的配光设计，使路面达到良好的照度均匀度。失败的设计：斑马效应三、产品特性5、良好的灯具效率：通过控制LED结温和选取高透光性的透镜（反光杯）和玻璃，保证整机最佳的效率。整机效率：90%3%97%1、灯罩采用高透光玻璃，透光率高达97%，远远大于普通玻璃的88%。2、采用高透光配光透镜，透光率达高94%。三、产品特性6、严谨的散热设计：灯具的设计进行了细致的热传导、对流、辐射方面仿真模拟，通过不断优化，使灯具有足够的散热能力，保证LED的长效使用。三、产品特性7、专业设计的模组散热器，大大提升了散热性能。1、散热器合理的间距设计的翅片，其表面均布有细纹，大大增加了散热面积。2、散热器表面黑色阳极氧化，提升了热辐射性能。3、模组两端的散热通道设计。三、产品特性8、符合空气动力学的散热通道设计：整灯成烟囱式散热的设计，比普通散热器散热性能提升了近30%，LED结温可控制在60℃以内。灯具通过两个或以上的LED散热模组组合后形成一个具有多个中空通道的散热系统，该散热系统符合空气动力学原理设计，受热后热空气沿着鳍片自然上升，冷空气从底部栅格孔渗入，改变原来的热流路径且形成一烟囱式的对流系统，空气通过不断对流带走热量冷空气热空气三、产品特性9、优秀的自洁功能：弧形散热片加排水沟的设计，有利于积尘、雨雪的排泄，灰尘更容易被雨水带走。排泄孔三、产品特性10、安全：工厂通过了ISO9001质量体系认证，所有来料均有严格检验，所有出厂灯具经过严格的检测和老化，保证到客户手上的产品均为合格品，产品均通过CQC、UL、CE等认证。11、权威的测试报告：有国家级权威检测中心出具的相关性能测试报告。三、产品特性12、丰富的外形选择。无背罩短背罩长背罩三、产品特性13、节能：比高压钠灯节能60%-70%，下面以400W高压钠灯和我们的144WLED灯具进行节能、成本对比。序号比较项目400W高压纳灯144WLED路灯备注1光源效率（lm/w）110120以GE钠灯光源参考2输入电压V220AC100-240AC3工作频率Hz5050/604功率因数>0.85>0.956灯具启动时间5-10分钟0.2秒7工作温度-35-+60℃℃-35-+60℃℃8照明利用效率70%80%9灯具效率70%90%10额定功率(w)480165三、产品特性11灯具可利用光通量Lm300001500012显色指数Ra23>7013色温K21004500-55001410米杆平均照度LUX4235照射面积：10mX35m1510米杆平均照度LUX2722照射面积：10mX51m16照度均匀度0.40.617防护等级IP65IP6618灯具寿命H6000-12000>3500019每小时耗电(kwh)0.480.16520每日耗电(kwh)5.761.9812小时/日21自动控制节电(kwh)基准0.75每天6小时,降低50%工作三、产品特性22每日节电(kwh)基准4.27512小时/日23节电率基准74.2%24每年节电(kwh)基准1560.375365天/年25年节约电费(元)基准1248.30.8元/kwh26节省标准煤(kg/年)基准583.590.374kg/度27减少S...
