风机叶片更换方案

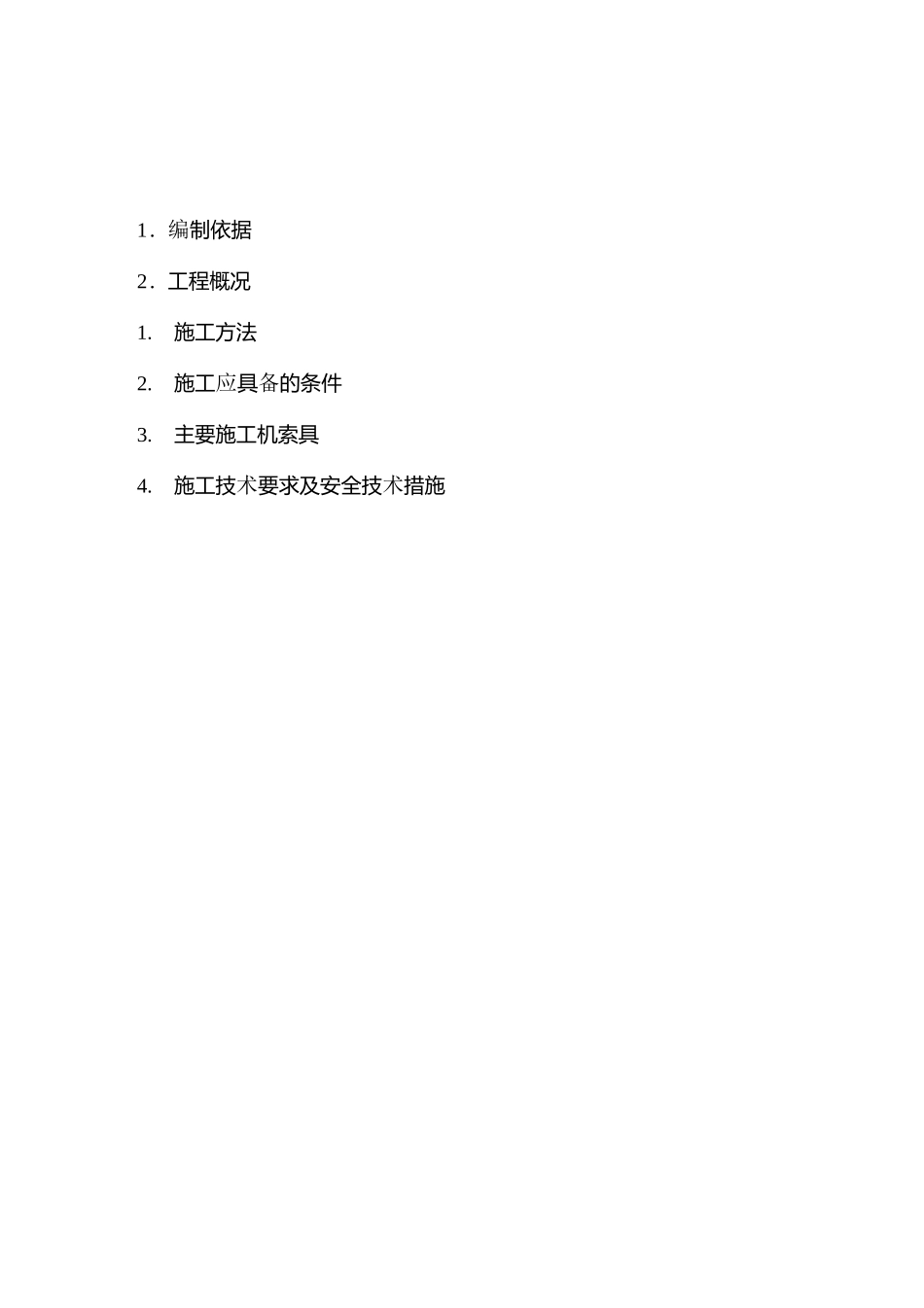

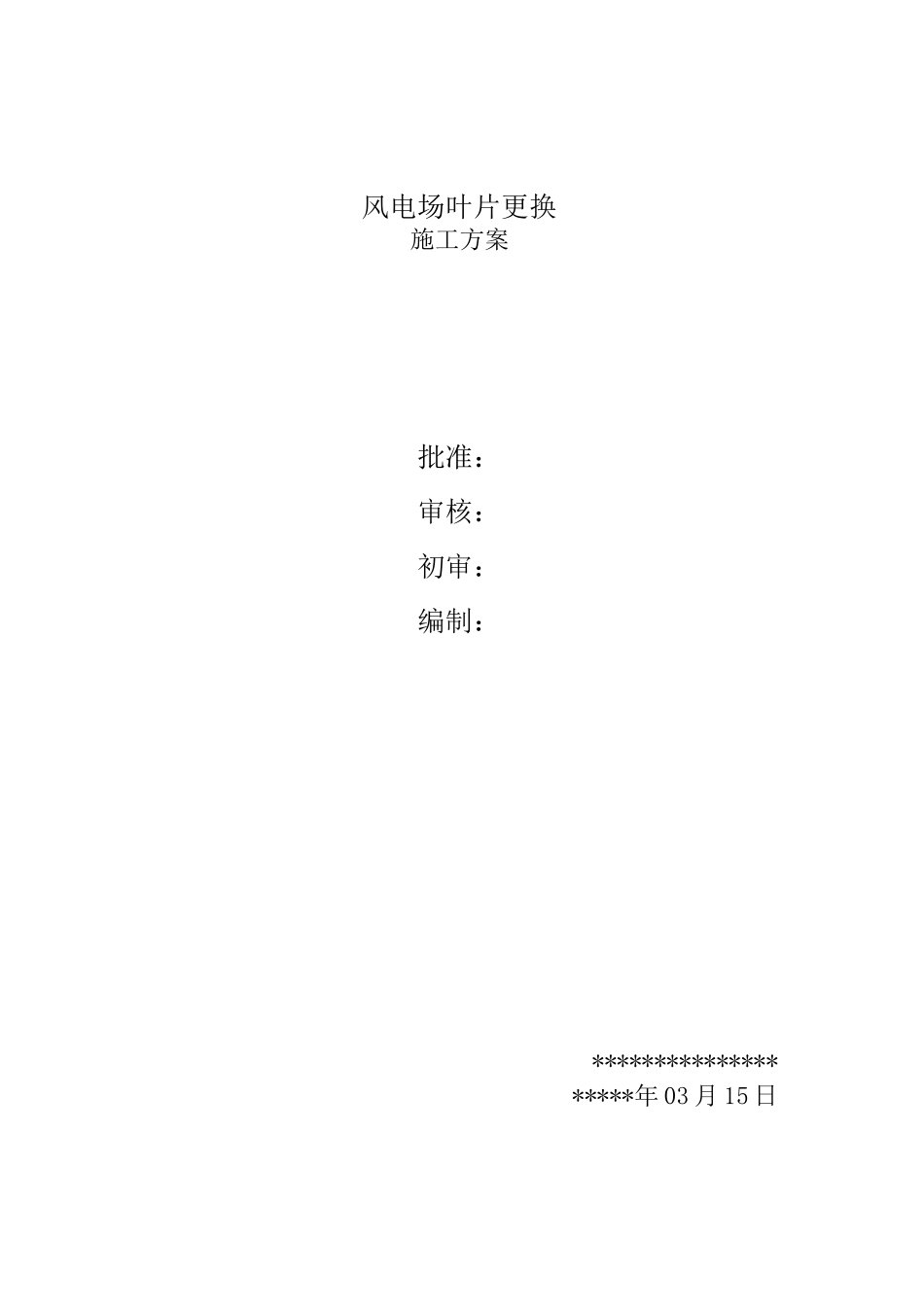

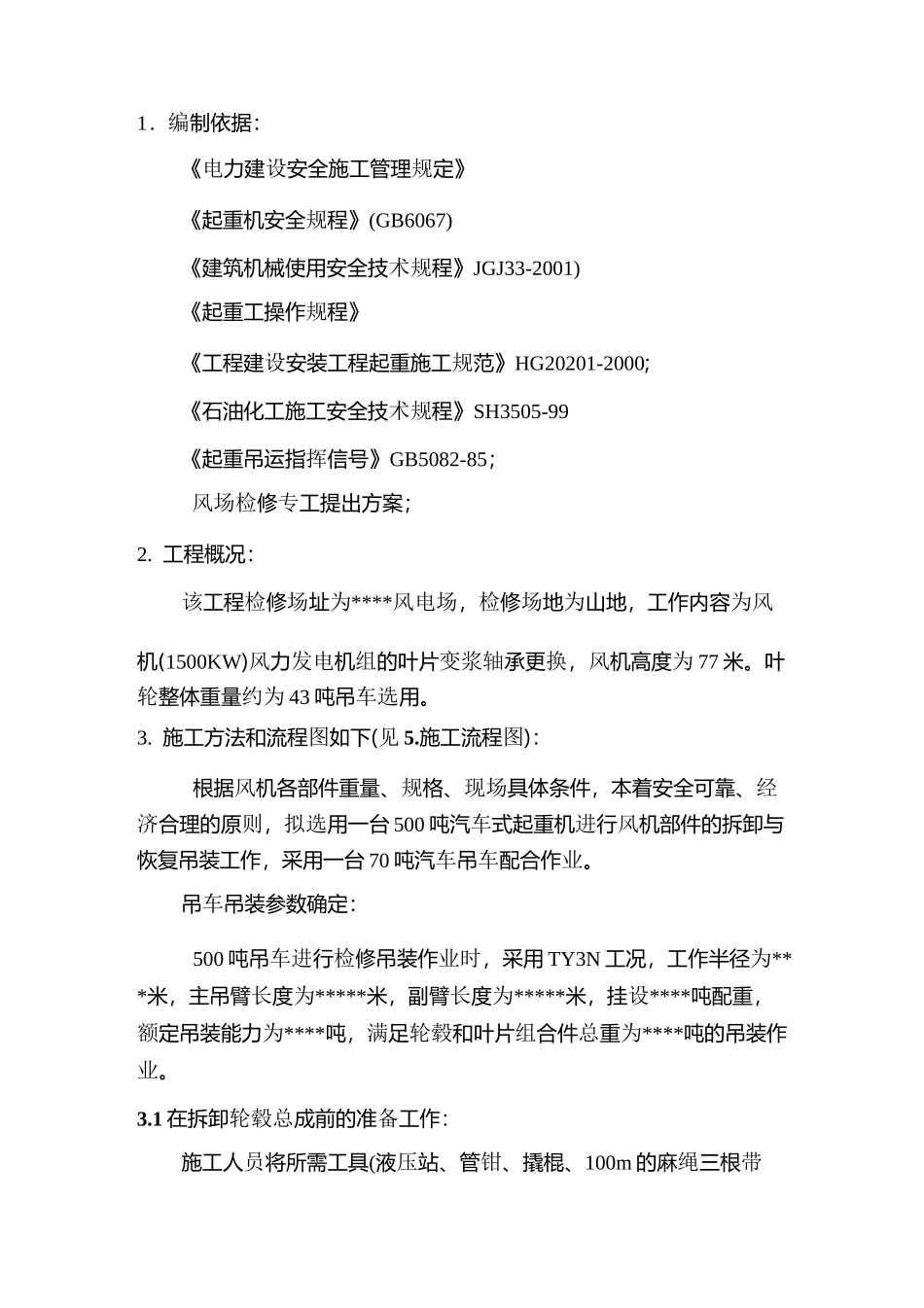

风电场叶片更换施工方案批准：审核：初审：编制：********************年 03 月 15 日1．编制依据2．工程概况1.施工方法2.施工应具备的条件3.主要施工机索具4.施工技术要求及安全技术措施1．编制依据：《电力建设安全施工管理规定》《起重机安全规程》(GB6067)《建筑机械使用安全技术规程》JGJ33-2001)《起重工操作规程》《工程建设安装工程起重施工规范》HG20201-2000;《石油化工施工安全技术规程》SH3505-99《起重吊运指挥信号》GB5082-85；风场检修专工提出方案；2. 工程概况：该工程检修场址为****风电场，检修场地为山地，工作内容为风机(1500KW)风力发电机组的叶片变浆轴承更换，风机高度为 77 米。叶轮整体重量约为 43 吨吊车选用。3. 施工方法和流程图如下(见 5.施工流程图)：根据风机各部件重量、规格、现场具体条件，本着安全可靠、经济合理的原则，拟选用一台 500 吨汽车式起重机进行风机部件的拆卸与恢复吊装工作，采用一台 70 吨汽车吊车配合作业。吊车吊装参数确定：500 吨吊车进行检修吊装作业时，采用 TY3N 工况，工作半径为***米，主吊臂长度为*****米，副臂长度为*****米，挂设****吨配重，额定吊装能力为****吨，满足轮毂和叶片组合件总重为****吨的吊装作业。3.1 在拆卸轮毂总成前的准备工作：施工人员将所需工具(液压站、管钳、撬棍、100m 的麻绳三根带到主机内部）。根据现场提出的方案，现将叶片拆装至地面，在地面上拆装三支叶片，更换变浆轴承，回装叶片，吊装叶片安装至风机，根据此方法编制拆装方案。1、叶片拆装：将风机偏航至合适吊装位置，打开轮毂吊装孔，下方将吊笼挂勾，并在吊笼上栓两根牵引绳由地面人员控制，将吊笼里人员及牵引绳、3吨吊带，提升到指定位置，固定好地面一端的牵引绳；然后工作人员将吊带环叶片一周，栓在整个叶片长度的 0.6-0.7 倍的部位上，随后把牵引绳的另一端栓到吊带上；完成将吊笼吊离一侧，将叶片反方向转动使其变平再将另外一根吊带及两根牵引绳依照前一叶片的方法拴好，把吊笼放下，将叶片归位到吊装状态；拆除主轴与轮毂保护罩，拆除连接螺栓，拆除 50%螺栓时，主吊进行吊装称重，吊车称重吃力，最后完成挂钩工作；准备工作就绪后，开始轮毂剩余螺栓的拆卸工作，螺栓全部拆完后由指挥人员指挥将轮毂缓慢移出主轴法兰孔，垂直位置叶片下降离地面 1m-80cm 时，停止下降由抬吊 70 吨吊车将工作人员及吊带、夹板吊到指定位置（栓在里叶尖 12m 处），使用...
