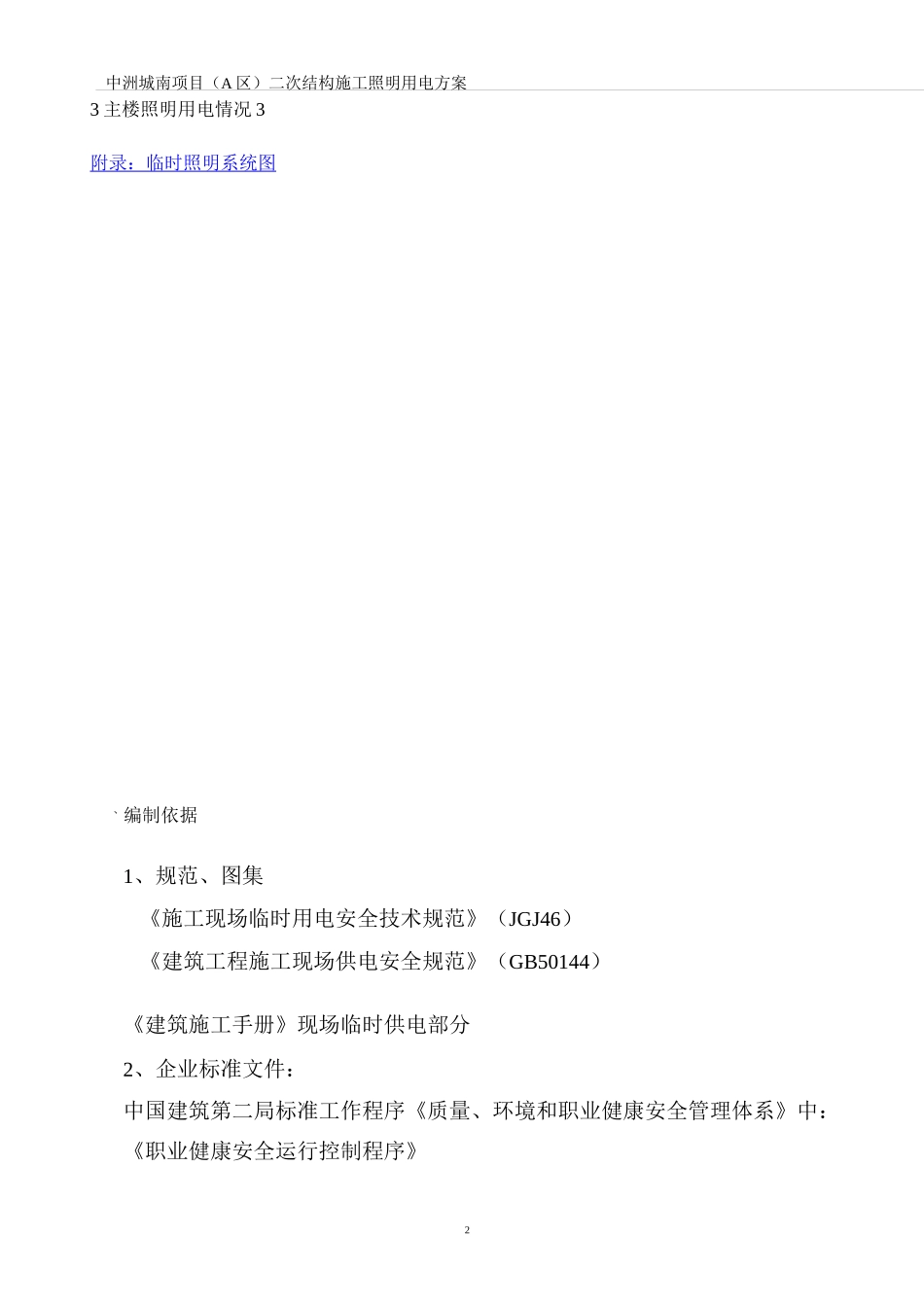

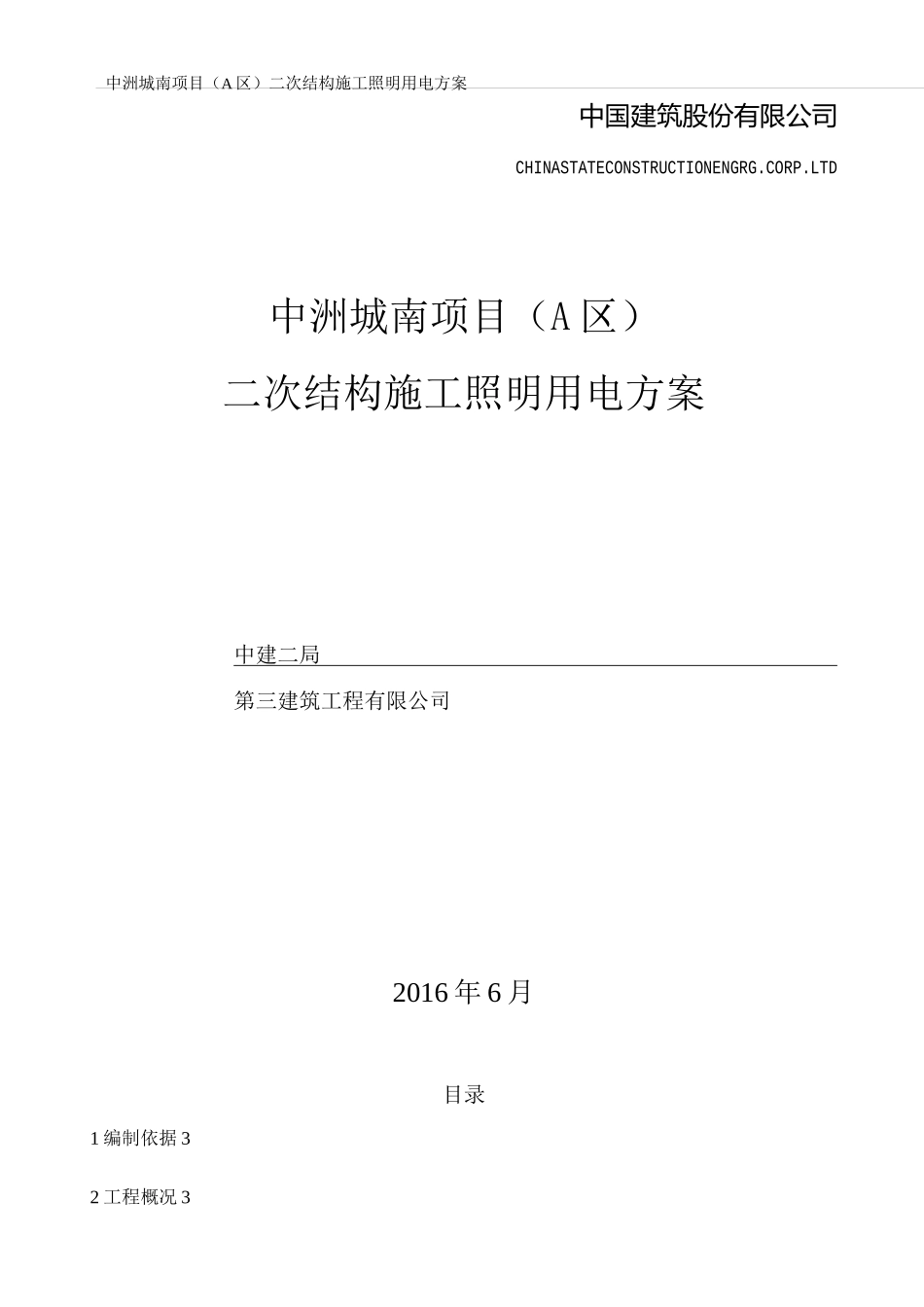

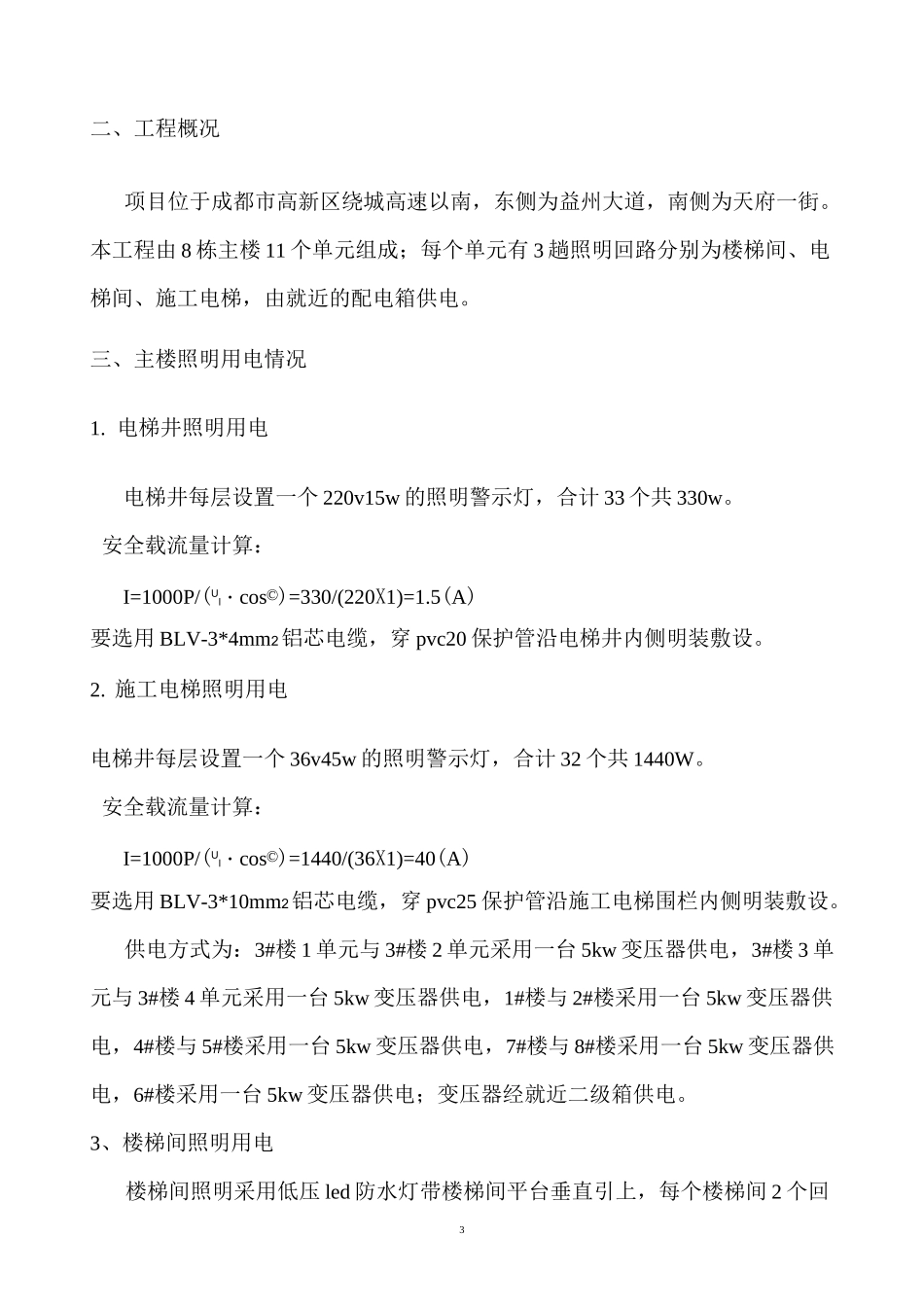

中洲城南项目（A 区）二次结构施工照明用电方案中国建筑股份有限公司CHINASTATECONSTRUCTIONENGRG.CORP.LTD中洲城南项目（A 区）二次结构施工照明用电方案中建二局第三建筑工程有限公司2016 年 6 月目录1 编制依据 32 工程概况 3中洲城南项目（A 区）二次结构施工照明用电方案23 主楼照明用电情况 3附录：临时照明系统图、编制依据1、规范、图集《施工现场临时用电安全技术规范》（JGJ46）《建筑工程施工现场供电安全规范》（GB50144）《建筑施工手册》现场临时供电部分2、企业标准文件：中国建筑第二局标准工作程序《质量、环境和职业健康安全管理体系》中：《职业健康安全运行控制程序》3二、工程概况项目位于成都市高新区绕城高速以南，东侧为益州大道，南侧为天府一街。本工程由 8 栋主楼 11 个单元组成；每个单元有 3 趟照明回路分别为楼梯间、电梯间、施工电梯，由就近的配电箱供电。三、主楼照明用电情况1. 电梯井照明用电电梯井每层设置一个 220v15w 的照明警示灯，合计 33 个共 330w。安全载流量计算：I=1000P/(Ul・cos©)=330/(220X1)=1.5(A)要选用 BLV-3*4mm2铝芯电缆，穿 pvc20 保护管沿电梯井内侧明装敷设。2. 施工电梯照明用电电梯井每层设置一个 36v45w 的照明警示灯，合计 32 个共 1440W。安全载流量计算：I=1000P/(Ul・cos©)=1440/(36X1)=40(A)要选用 BLV-3*10mm2铝芯电缆，穿 pvc25 保护管沿施工电梯围栏内侧明装敷设。供电方式为：3#楼 1 单元与 3#楼 2 单元采用一台 5kw 变压器供电，3#楼 3 单元与 3#楼 4 单元采用一台 5kw 变压器供电，1#楼与 2#楼采用一台 5kw 变压器供电，4#楼与 5#楼采用一台 5kw 变压器供电，7#楼与 8#楼采用一台 5kw 变压器供电，6#楼采用一台 5kw 变压器供电；变压器经就近二级箱供电。3、楼梯间照明用电楼梯间照明采用低压 led 防水灯带楼梯间平台垂直引上，每个楼梯间 2 个回中洲城南项目（A 区）二次结构施工照明用电方案4路，每个灯带专用变压器接灯带 50 米。4、地下室照明地下室照明采用低压 led 防水灯带，每个灯带专用变压器接灯带长度 50〜80米，灯带横向间距 6-8 米，采用 BLV3*10 电线对灯带变压器供电，每个回路接2-5 个灯带专用变压器。四、技术措施1、保护接零办公供电严格使用三相五线、单相三线制 TNS 保护接零系统。在每路专用保护零线 PE 上做重复接地，接地装置采用镀锌圆钢垂直接入地下，每处...
