某机修厂机械加工一车间低压配电系统及车间变电所设计

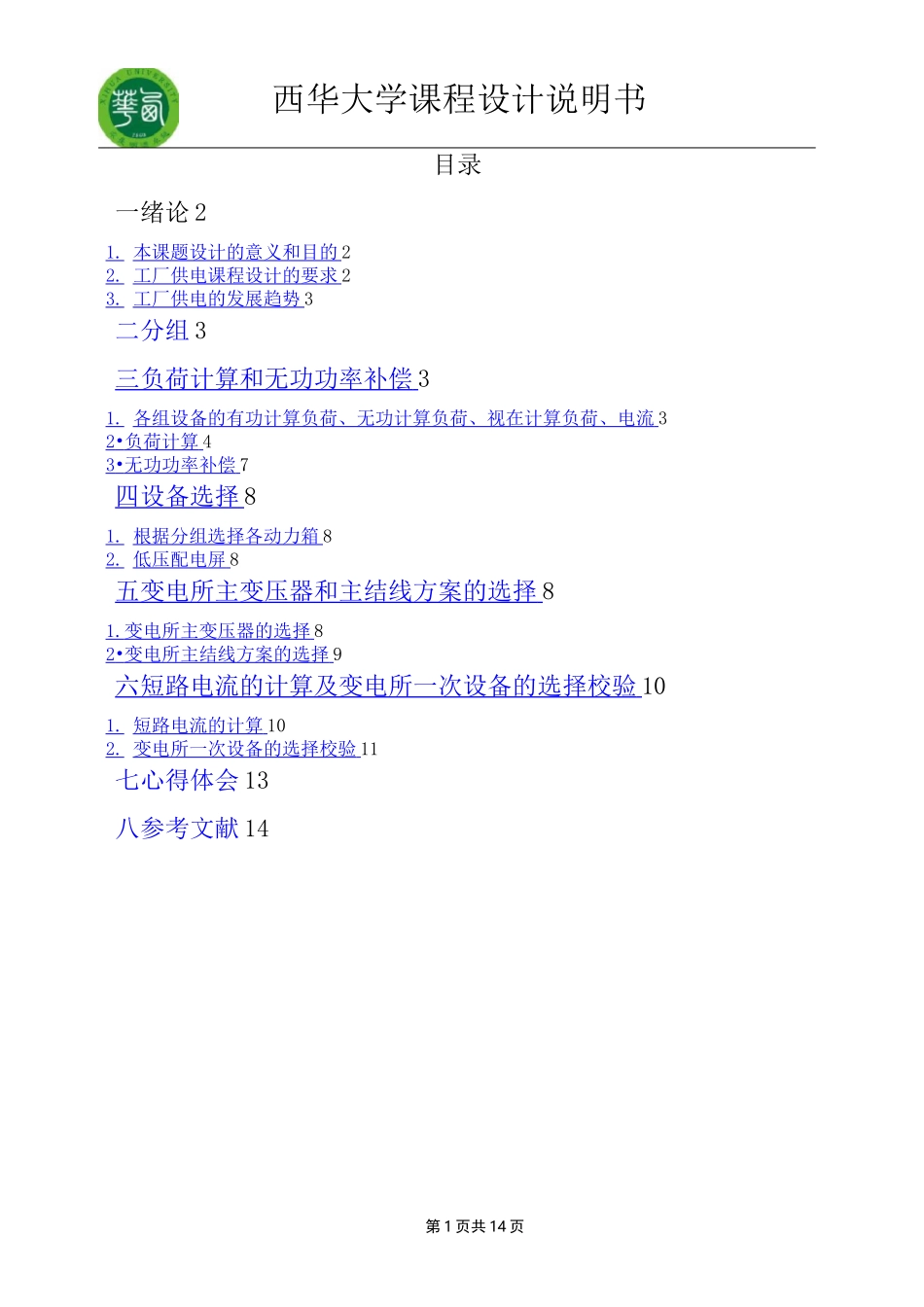

第 1 页共 14 页目录一绪论 21. 本课题设计的意义和目的 22. 工厂供电课程设计的要求 23. 工厂供电的发展趋势 3二分组 3三负荷计算和无功功率补偿 31. 各组设备的有功计算负荷、无功计算负荷、视在计算负荷、电流 32 • 负荷计算 43 • 无功功率补偿 7四设备选择 81. 根据分组选择各动力箱 82. 低压配电屏 8五变电所主变压器和主结线方案的选择 81. 变电所主变压器的选择 82 • 变电所主结线方案的选择 9六短路电流的计算及变电所一次设备的选择校验 101. 短路电流的计算 102. 变电所一次设备的选择校验 11七心得体会 13八参考文献 14西华大学课程设计说明书西华大学课程设计说明书第 2 页共 14 页—绪论1・本课题设计的意义和目的电能是工业生产的主要动力能源。工厂供电设计的任务是从电力系统取得电源，经过合理的传输、变换，分配到工厂车间中每一个用电设备上。随着工业电气自动化技术的发展，工厂用电量的迅速增长，对电能质量、供电可靠性以及技术经济指标等的要求也日益提高。供电设计是否完善，不仅影响工厂的基本建设投资、运行费用和有色金属消耗量，而且也反映到工厂供电的可靠性和工厂的安全生产上。它与企业的经济效益、设备和人生安全等是密切相关的。N0.129、30、3配电箱的位置：D-② 靠墙放西华大学课程设计说明书NO.2第 3 页共 14 页14——2配电箱的位置：C-③ 靠墙放NO.31、32、33、34、3配电箱的位置：B-⑤ 靠柱放NO.46、7、11、12、1配电箱的位置：B-④ 靠柱放NO.52、3、4、5、8、9、1配电箱的位置：B-⑥ 靠柱放位置，这样可以节省线材，降低电能损耗，提高电压质量，这是供配电系统设计的一条重要原则。最后画好车间主接线图和车间配电系统图。工厂供电是电力系统的一个组成部分，必然受到电力系统工作情况的影响和制约,也就是说，它应该遵守电力部门制定的法规，可以应用电力系统中采用的分析、计算方法。但工厂供电系统与电力系统不同，它要反映工厂用户的特点和要求。因此，在确定工厂供电系统主接线、选择设备、进行电力负荷计算、进行短路电流计算和继电保护选择等方面有其自身的特点。3■工厂供电的发展趋势由于电能易于由其他的能量转换而来，又易于转换成其他形式的能量。因此，他是工厂的主要能源与动力。在工厂里，使用电能可以大大增加能量，提高劳动率，降低生产成本，减轻工人劳动强度。根据统计资料，国家电力资源的 50%-70%以上都为工厂耗用。可见，工...
