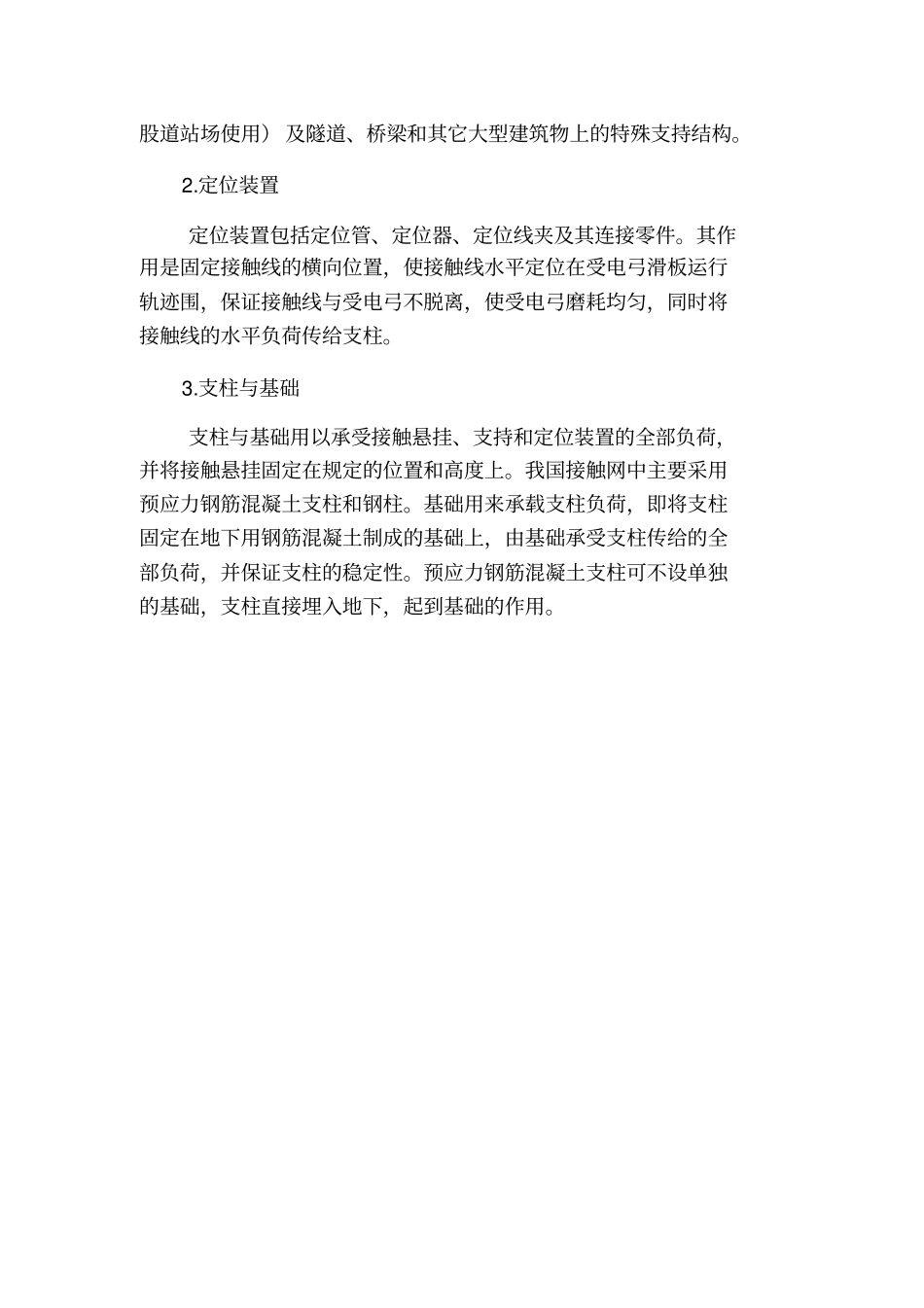

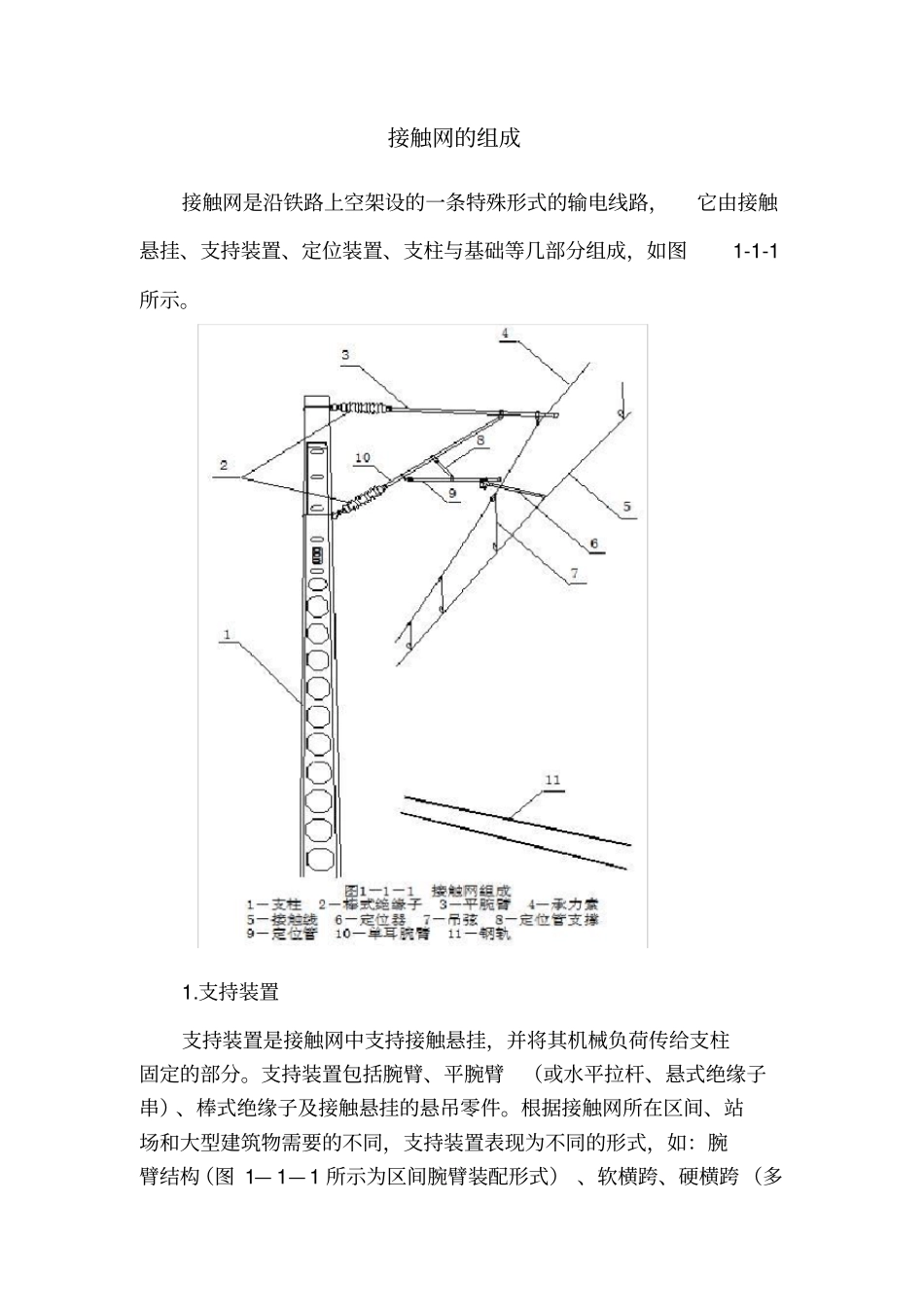

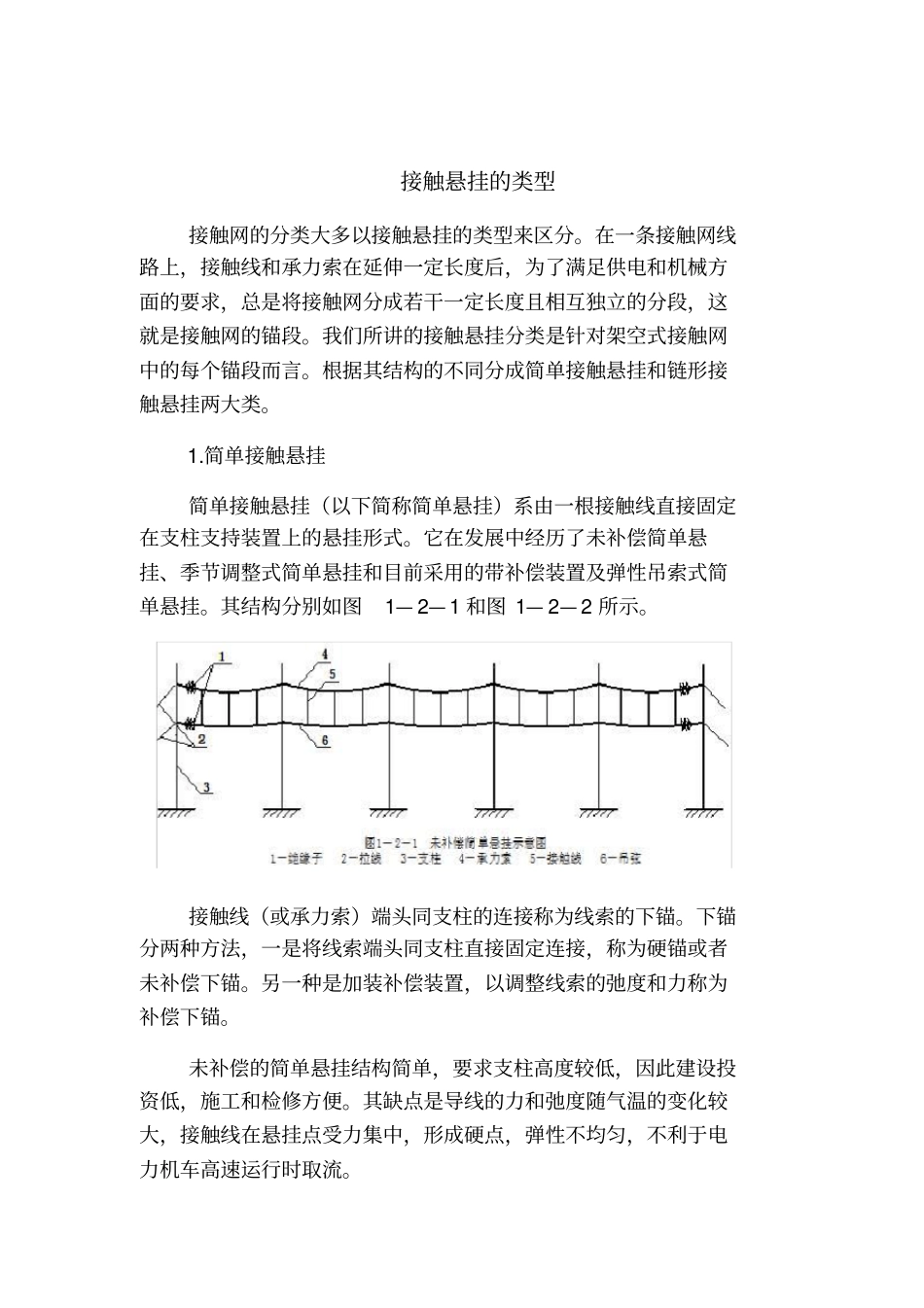

接触网的组成接触网是沿铁路上空架设的一条特殊形式的输电线路,它由接触悬挂、支持装置、定位装置、支柱与基础等几部分组成,如图1-1-1所示。1.支持装置支持装置是接触网中支持接触悬挂,并将其机械负荷传给支柱固定的部分。支持装置包括腕臂、平腕臂(或水平拉杆、悬式绝缘子串)、棒式绝缘子及接触悬挂的悬吊零件。根据接触网所在区间、站场和大型建筑物需要的不同,支持装置表现为不同的形式,如:腕臂结构(图 1— 1— 1 所示为区间腕臂装配形式) 、软横跨、硬横跨(多股道站场使用) 及隧道、桥梁和其它大型建筑物上的特殊支持结构。2.定位装置定位装置包括定位管、定位器、定位线夹及其连接零件。其作用是固定接触线的横向位置,使接触线水平定位在受电弓滑板运行轨迹围,保证接触线与受电弓不脱离,使受电弓磨耗均匀,同时将接触线的水平负荷传给支柱。3.支柱与基础支柱与基础用以承受接触悬挂、支持和定位装置的全部负荷,并将接触悬挂固定在规定的位置和高度上。我国接触网中主要采用预应力钢筋混凝土支柱和钢柱。基础用来承载支柱负荷,即将支柱固定在地下用钢筋混凝土制成的基础上,由基础承受支柱传给的全部负荷,并保证支柱的稳定性。预应力钢筋混凝土支柱可不设单独的基础,支柱直接埋入地下,起到基础的作用。接触悬挂的类型接触网的分类大多以接触悬挂的类型来区分。在一条接触网线路上,接触线和承力索在延伸一定长度后,为了满足供电和机械方面的要求,总是将接触网分成若干一定长度且相互独立的分段,这就是接触网的锚段。我们所讲的接触悬挂分类是针对架空式接触网中的每个锚段而言。根据其结构的不同分成简单接触悬挂和链形接触悬挂两大类。 1.简单接触悬挂简单接触悬挂(以下简称简单悬挂)系由一根接触线直接固定在支柱支持装置上的悬挂形式。它在发展中经历了未补偿简单悬挂、季节调整式简单悬挂和目前采用的带补偿装置及弹性吊索式简单悬挂。其结构分别如图1— 2— 1 和图 1— 2— 2 所示。接触线(或承力索)端头同支柱的连接称为线索的下锚。下锚分两种方法,一是将线索端头同支柱直接固定连接,称为硬锚或者未补偿下锚。另一种是加装补偿装置,以调整线索的弛度和力称为补偿下锚。未补偿的简单悬挂结构简单,要求支柱高度较低,因此建设投资低,施工和检修方便。其缺点是导线的力和弛度随气温的变化较大,接触线在悬挂点受力集中,形成硬点,弹性不均匀,不利于电力机车高速运行时取流。近年来,国外...
