铁路站房工程钢结构制作施工方案

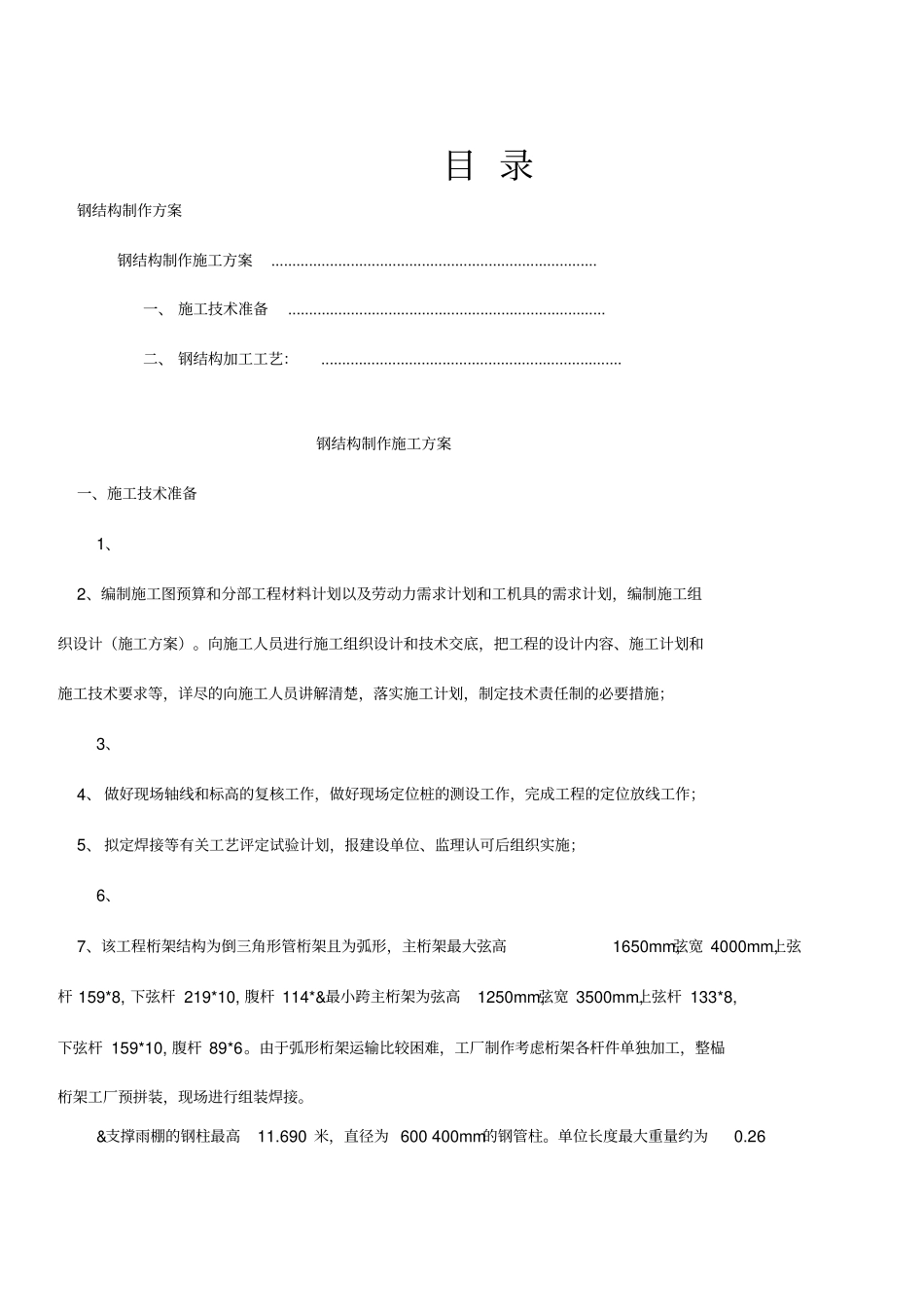

目 录钢结构制作方案钢结构制作施工方案.............................................................................. 一、 施工技术准备............................................................................ 二、 钢结构加工工艺：........................................................................ 钢结构制作施工方案一、施工技术准备1、2、编制施工图预算和分部工程材料计划以及劳动力需求计划和工机具的需求计划，编制施工组织设计（施工方案）。向施工人员进行施工组织设计和技术交底，把工程的设计内容、施工计划和施工技术要求等，详尽的向施工人员讲解清楚，落实施工计划，制定技术责任制的必要措施；3、4、 做好现场轴线和标高的复核工作，做好现场定位桩的测设工作，完成工程的定位放线工作；5、 拟定焊接等有关工艺评定试验计划，报建设单位、监理认可后组织实施；6、7、该工程桁架结构为倒三角形管桁架且为弧形，主桁架最大弦高1650mm,弦宽 4000mm,上弦杆 159*8, 下弦杆 219*10, 腹杆 114*&最小跨主桁架为弦高1250mm,弦宽 3500mm,上弦杆 133*8, 下弦杆 159*10, 腹杆 89*6。由于弧形桁架运输比较困难，工厂制作考虑桁架各杆件单独加工，整榀桁架工厂预拼装，现场进行组装焊接。&支撑雨棚的钢柱最高11.690 米，直径为 600 400mm的钢管柱。单位长度最大重量约为0.26 吨，由于构件结构简单，我们将钢管柱安排在厂内进行加工制作。9、 次桁架长度在 10.9 米左右，形状呈直线型，可以工厂整体组装焊接加工运输。钢管桁架制造工艺10、 该工程采用钢管柱承重，鉴于以往的工程实例和吸取广泛制作的经验，总结出一套较为完善的生产工艺，对于该工程生产拟用以下工艺生产：12、结合材料的供货进度、加工地点等要求组织钢结构材料的采购，钢材的品质和供货工期是保证整个工程质量和工期的第一个目标。二、钢结构加工工艺：（一） 准备阶段：在工程施工各阶段的过程中，重点要考虑以下内容：（二） 原材料供应阶段：制作钢结构所用的钢材质量，必须符合设计文件的要求，钢材应具有国家规定的评定质量证明书，当对钢材的质量有疑问时，必须按国家现行有关标准的规定进行抽样检验，检验结果符合国家标准及设计文件的要求后方可采用，以确保工程的质量。钢材作可焊性工艺实验时，应符合焊接工艺规定的各项要求。钢结构的连接材料 （焊条、焊丝、焊剂 ）、高强度螺栓、普通螺栓，以及涂料（...
