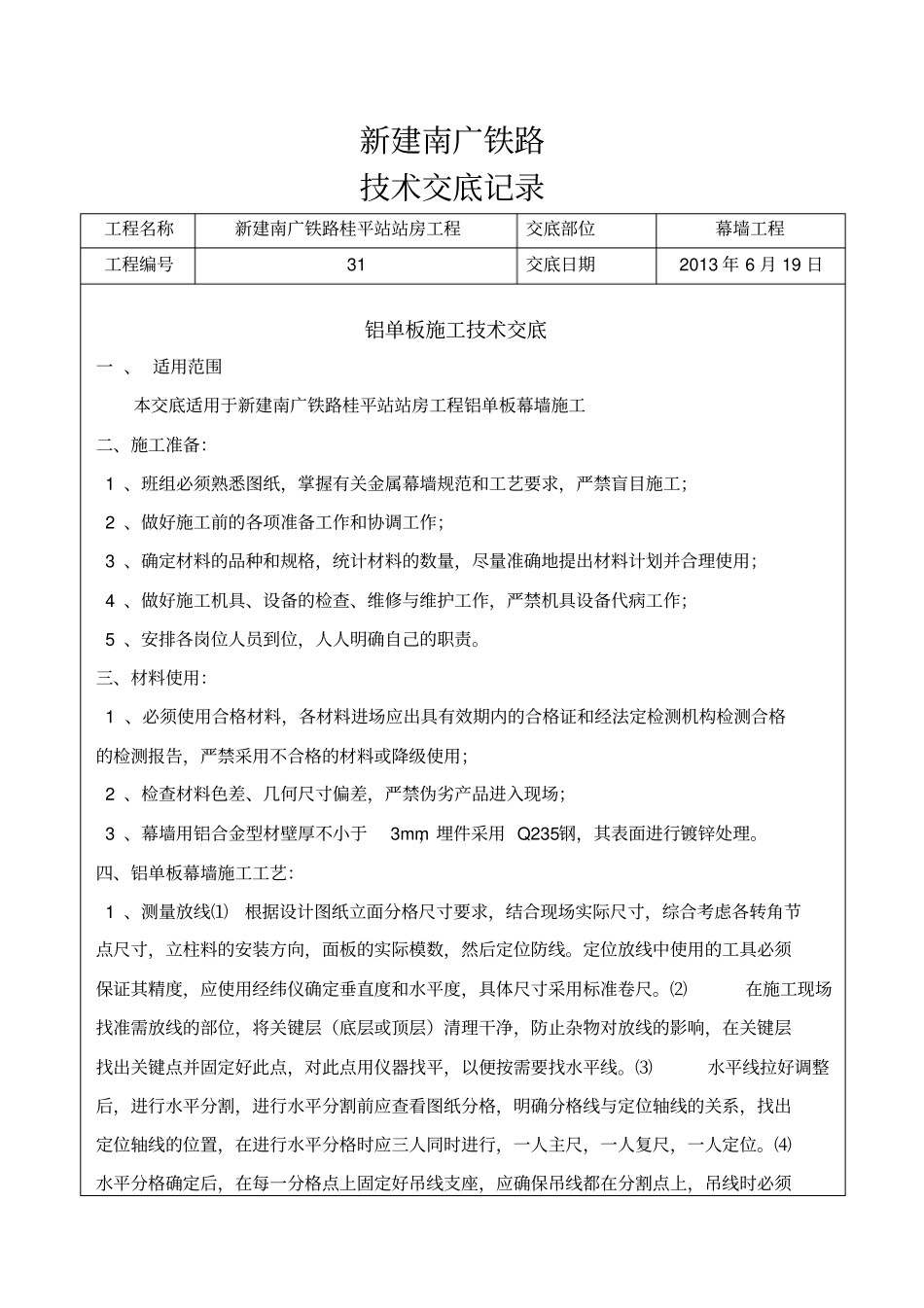

新建南广铁路技术交底记录工程名称新建南广铁路桂平站站房工程交底部位幕墙工程工程编号31交底日期2013 年 6 月 19 日铝单板施工技术交底一 、 适用范围本交底适用于新建南广铁路桂平站站房工程铝单板幕墙施工二、施工准备： 1 、班组必须熟悉图纸，掌握有关金属幕墙规范和工艺要求，严禁盲目施工； 2 、做好施工前的各项准备工作和协调工作； 3 、确定材料的品种和规格，统计材料的数量，尽量准确地提出材料计划并合理使用； 4 、做好施工机具、设备的检查、维修与维护工作，严禁机具设备代病工作； 5 、安排各岗位人员到位，人人明确自己的职责。三、材料使用： 1 、必须使用合格材料，各材料进场应出具有效期内的合格证和经法定检测机构检测合格的检测报告，严禁采用不合格的材料或降级使用； 2 、检查材料色差、几何尺寸偏差，严禁伪劣产品进入现场； 3 、幕墙用铝合金型材壁厚不小于3mm，埋件采用 Q235钢，其表面进行镀锌处理。四、铝单板幕墙施工工艺： 1 、测量放线⑴根据设计图纸立面分格尺寸要求，结合现场实际尺寸，综合考虑各转角节点尺寸，立柱料的安装方向，面板的实际模数，然后定位防线。定位放线中使用的工具必须保证其精度，应使用经纬仪确定垂直度和水平度，具体尺寸采用标准卷尺。⑵在施工现场找准需放线的部位，将关键层（底层或顶层）清理干净，防止杂物对放线的影响，在关键层找出关键点并固定好此点，对此点用仪器找平，以便按需要找水平线。⑶水平线拉好调整后，进行水平分割，进行水平分割前应查看图纸分格，明确分格线与定位轴线的关系，找出定位轴线的位置，在进行水平分格时应三人同时进行，一人主尺，一人复尺，一人定位。⑷水平分格确定后，在每一分格点上固定好吊线支座，应确保吊线都在分割点上，吊线时必须察看有无障碍物挡住。 2 、预埋件埋设：⑴根据吊线，先确定最左边与最右边两块埋件位置，然后拉一水平线，在水平线上确定每一块埋件的位置。⑵确定了埋件的位置后，根据所埋钢板在埋设处用醒目颜色画出其螺栓孔位置， 然后用电钻打孔，注意锚孔与基准面成直角，孔径为12mm，深度120mm。⑶ 锚孔成型后，应严格按照化学螺栓的施工工序进行施工，首先应用吹筒吹出孔内渣质与灰尘， 然后用专用的毛刷清东， 再应吹筒吹出灰尘， 塞入药包，用专用器具打入螺栓。⑷ 待化学螺栓药剂凝固后 （约 2 小时），再上钢板。安装完毕后， 其标高偏差不应大于10mm，埋设位置左右偏差...
